30
Disparo y decodificación serial I2C/SPI

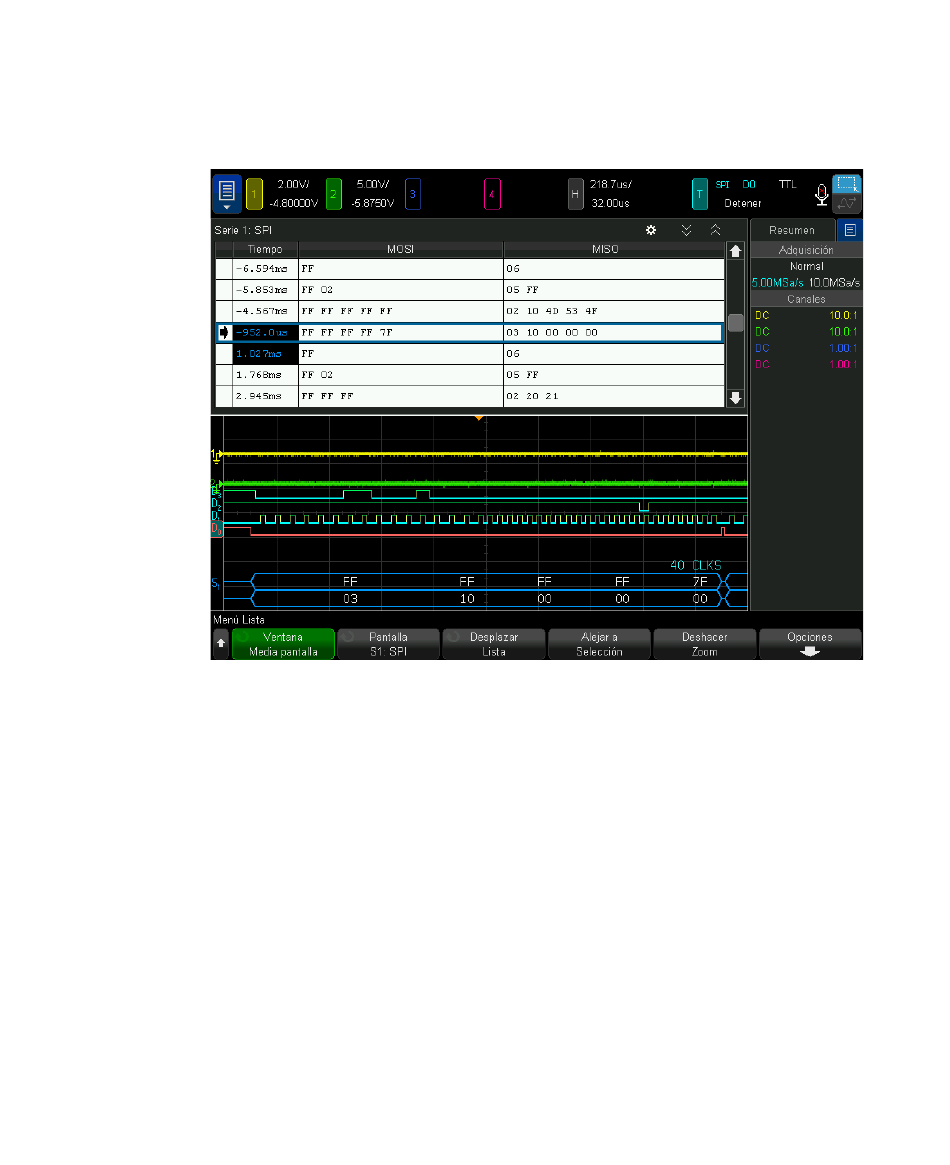

Interpretación de datos de la Lista SPI
Además de la columna estándar Tiempo, la Lista SPI contiene estas columnas:
• Datos: bytes de datos (MOSI y MISO).
Los datos escalonados se resaltan en rosa. Cuando sucede esto, reduzca la
configuración de tiempo/div horizontal y vuelva a ejecutar.
Búsqueda de datos SPI en la Lista
La capacidad de búsqueda del osciloscopio le permite buscar (y marcar) algunos
tipos de datos SPI en la Lista. Puede usar la tecla [Navigate] Navegar y los controles
para navegar por las filas marcadas.
1 Con SPI seleccionado como modo de decodificación serial, presione [Search]
2 En el menú Buscar, presione la tecla programable Buscar y gire la perilla de
520
Buscar.
entrada para seleccionar la ranura serial (Serie 1 o Serie 2) donde se
decodifican las señales SPI.
Osciloscopios Keysight InfiniiVision 6000 serie X Guía del usuario
