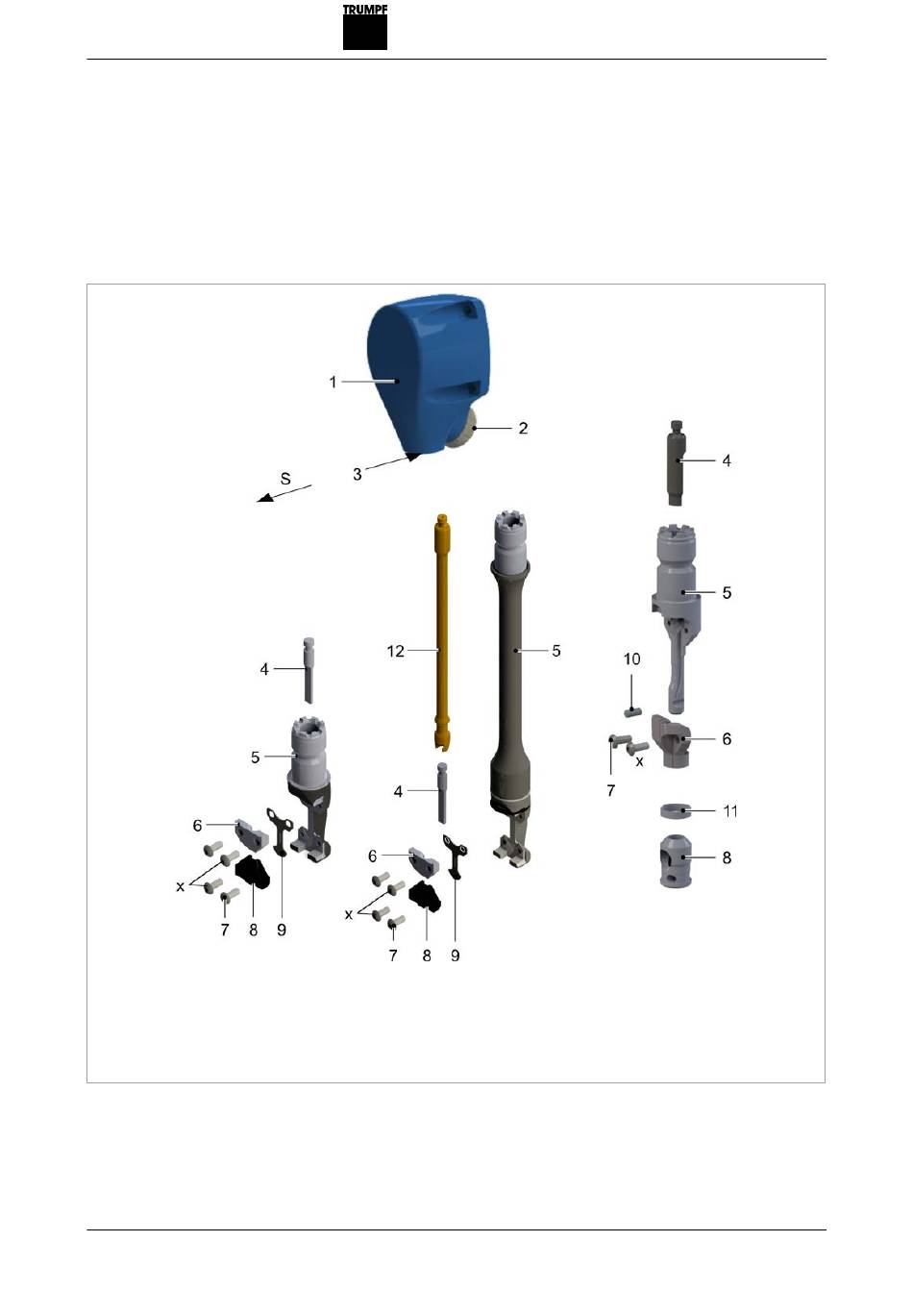

Desmontaje del punzón
1
Carcasa
2
Perno de retención
3
Vástago percutor
4
Punzón
5
Portamatriz
E832es_00
5.1
Cambio de útil
El punzón y/o la matriz deberán cambiarse en cuanto estén
romos.
6
Guía del punzón
7
Tornillos de fijación
8
Matriz
9
Placa de desgaste
10 Espiga cilíndrica
1. Aflojar el perno de retención (2) (6 vueltas).
2. Retire el útil de la carcasa (1).
11 Anillo de protección
12 Prolongación de la colisa
S
Dirección de corte
x
Primero apriete bien los tornillos
(momento de apriete 3 Nm)
Mantenimiento
Fig. 65143
17
