Instrucciones de Operación
Precisión de huella
• En dirección de impresión (dirección Y):
En función de la posición de impresión. La precisión de huella asciende a ±0,5 mm en la altura de
la posición de troquelado. A medida que aumenta la distancia de la posición de impresión de la tro-
queladora, se reduce la precisión de impresión agregando un máx. de ±1% de la distancia (ver figu-
ra abajo)
• Transversal a la dirección de impresión (dirección X): ±0,5 mm
Desviación máxima de la posición
de impresión del valor teórico
Posición de troquel
Dirección
de impresión

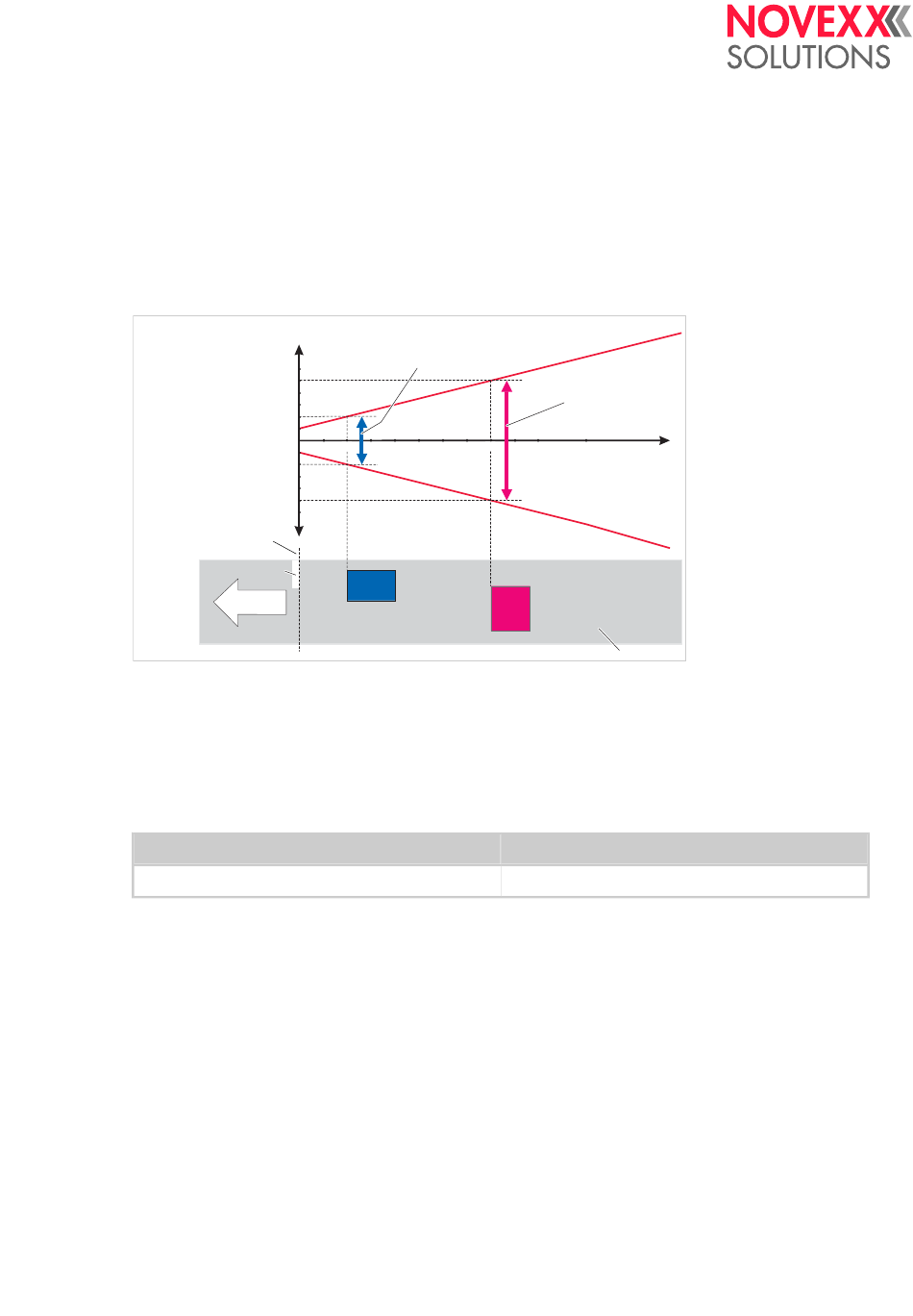

Figura 8: Dependencia de la precisión de huella de la posición de impresión en la etiqueta.
Fotocélula de etiquetas
Barrera de luz transmitida autoiniciadora para material troquelado de etiquetas.
Rango de ajuste:
Máquina
XPA 934
Para la posición y el tamaño de las marcas, véase el capítulo
17.
Edición 7 - 10/2020
XPA 934
Desviación máxima en la posición
de impresión 1 = 1,0 mm
+3,0
mm
+2,0
+1,5
+1,0
+0,5
0
50
100
-0,5
-1,0
-1,5
-2,0
-2,5
-3,0
Posición de
impresión 1
Troquel
Desviación máxima en
la posición de
impresión 2 = 2,5 mm
150
200
mm
300
Distancia entre troquel -
posición de impresión
Posición de impresión 2
Rango de ajuste (mm)
2-60
«Medidas de troquelado»
19
+1%
-1%
Etiqueta
en la página
