Guía del usuario
Panel de E/S
Panel de E/S
Extracción del panel de E/S
PRECAUCIÓN: antes de comenzar cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad que se encuentran en la
Guía de información del producto.
PRECAUCIÓN: para protegerse de las descargas eléctricas, desconecte el ordenador de la toma de corriente eléctrica antes de retirar la cubierta.
NOTA: fíjese en el encaminamiento de todos los cables cuando los desconecte, de modo que pueda volver a encaminarlos correctamente cuando instale
el panel de E/S nuevo.
1. Siga los procedimientos que se indican en el apartado
2. Quite la cubierta del ordenador (consulte el apartado Cómo quitar la cubierta del ordenador).
AVISO: tenga mucho cuidado cuando extraiga el panel de E/S del ordenador. Si no es cuidadoso, puede dañar los conectores del cable y los ganchos
de encaminamiento del cable.

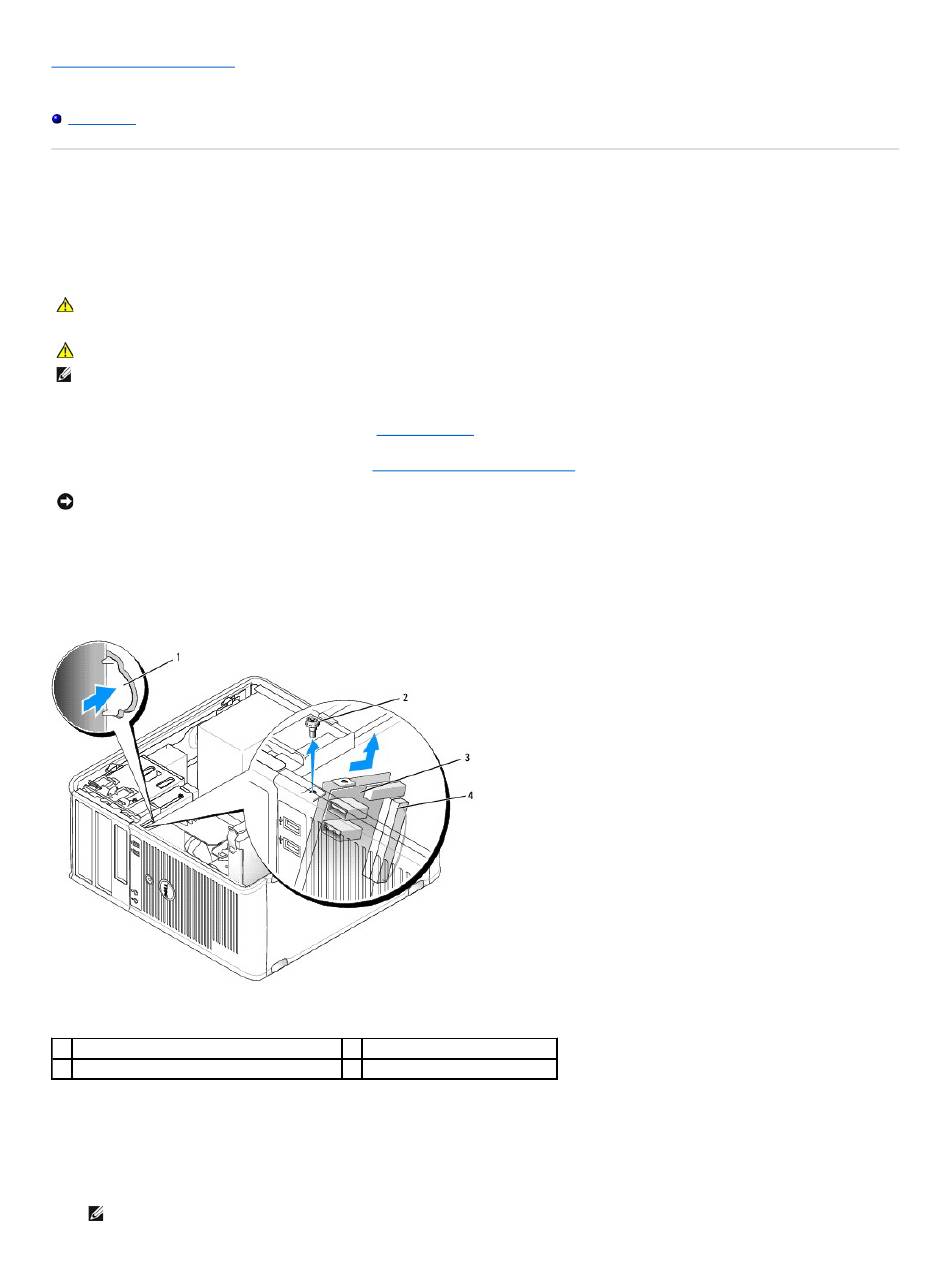

3. Retire el tornillo que sujeta el panel de E/S. Presione el botón de liberación para sacar la tarjeta de la parte anterior del ordenador.
4. Desconecte todos los cables del panel de E/S y quite el panel del ordenador.
1 Botón de liberación del panel de E/S
3 Panel de E/S
Cómo volver a colocar el panel de E/S
1. Para volver a colocar el panel de E/S, siga el procedimiento de extracción en el orden inverso.
NOTA: utilice las guías del soporte del panel de E/S para colocar el panel de E/S en su lugar y utilice la muesca del soporte del panel de E/S para
colocarlo más fácilmente.
Antes de empezar.
2 Tornillo de fijación
4 Conector del cable de E/S
