Conector De Alimentación De Cc P2; Conectores De Alimentación Cc P3, P5, P8 Y P9; Conector De Alimentación De Cc P7 - Dell OptiPlex 755 Guia Del Usuario

13 +3,3 VCC/SE*
14 -12 VCC
15 GND
16 PWR_PS_ON
17 GND
18 GND
19 GND
20 NC
21 +5 VCC
22 +5 VCC
23 +5 VCC
24 GND
*Cable opcional. Utilice un cable de 22 AWG en lugar de 18 AWG.

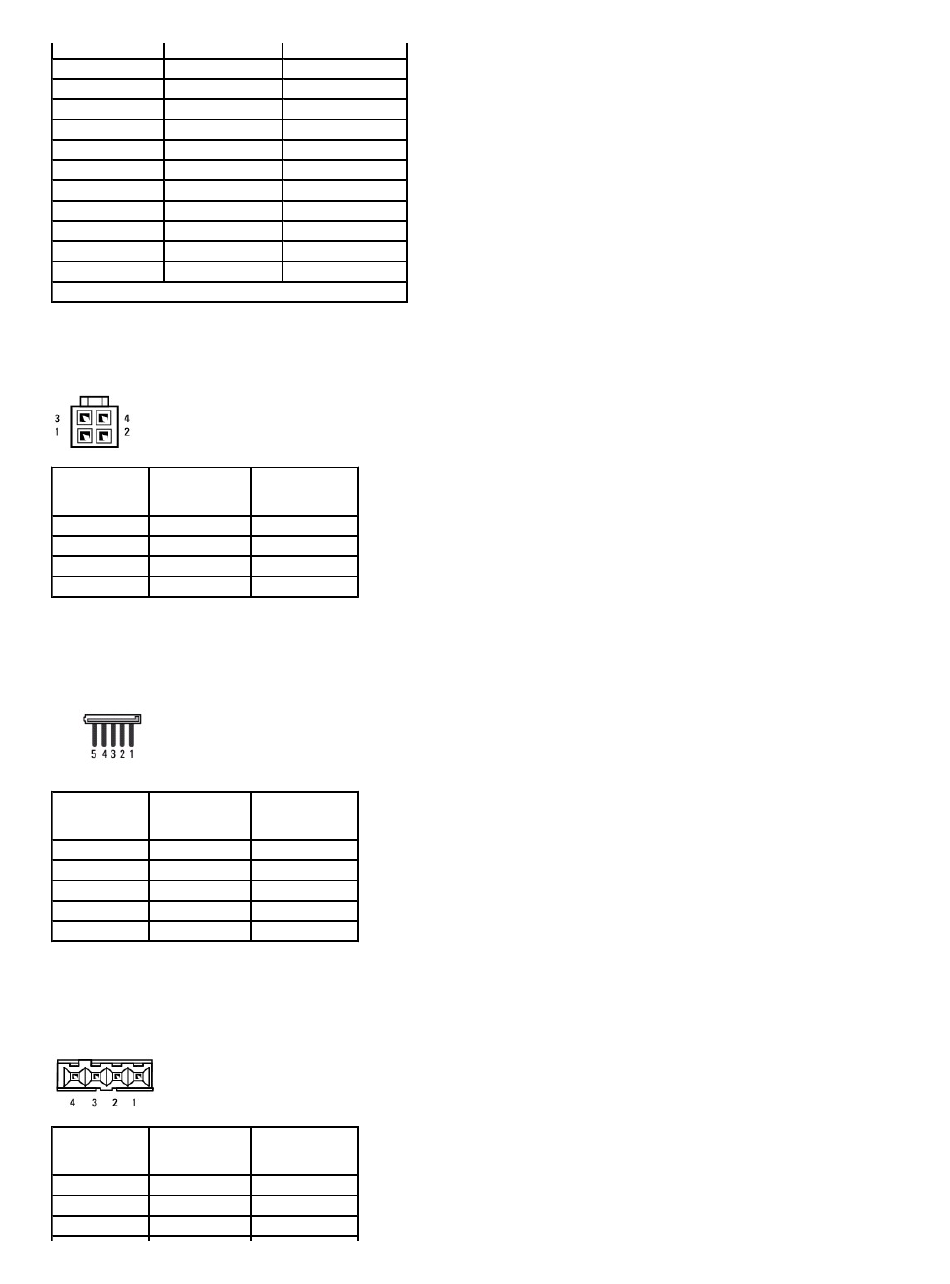

Conector de alimentación de CC P2
Número de pata Nombre de señal
1 GND
2 GND
3 +12 VADC
4 +12 VADC
Conectores de alimentación CC P3, P5, P8 y P9
Número de pata Nombre de señal
1 +3,3 VCC
2 GND
3 +5 VCC
4 GND
5 +12 VBDC
Conector de alimentación de CC P7
Número de pata Nombre de señal
1 +5 VCC
2 GND
3 GND
Anaranjado
Azul
Negro
Verde
Negro
Negro
Negro
NC
Rojo
Rojo
Rojo
Negro
Cable de 18 AWG
Negro
Negro
Amarillo
Amarillo
Cable de 18 AWG
Anaranjado
Negro
Rojo
Negro
Blanco
Cable de 22 AWG
Rojo
Negro
Negro
