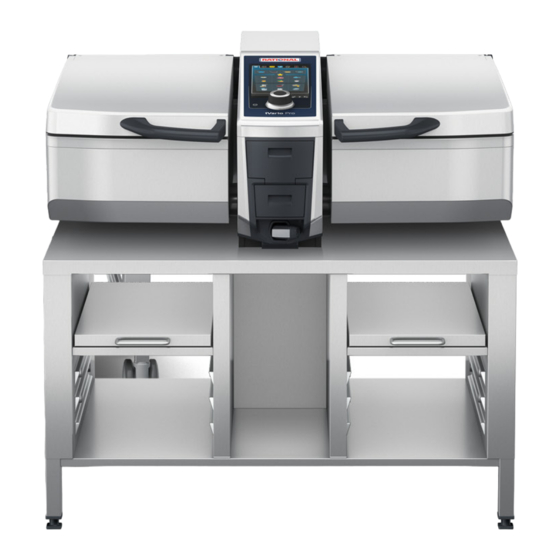

Rational iVario 2-XS Manual De Instalación Original
Ocultar thumbs
Ver también para iVario 2-XS:
- Instrucciones de modificación (156 páginas) ,
- Manual de instrucciones original (96 páginas) ,
- Manual de instalación (56 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Publicidad
Tabla de contenido
Manuales relacionados para Rational iVario 2-XS
Resumen de contenidos para Rational iVario 2-XS
- Página 1 ® iVario 2-XS ® iVario Pro 2-S Manual de instalación original...
- Página 2 Entrega del equipo Distribuidores: Fontanero: Indicar en todas las consultas: Modelo del equipo: Núm. de equipo: Su equipo ha sido revisado por (nombre): 2 / 56 80.06.209_iVario 2-XS_ 2-S_IM_V01_es-ES...
-
Página 3: Tabla De Contenido
Índice 1 Introducción......................... 5 Información acerca de este manual .................. 5 Grupo destinatario ........................ 5 Derechos de autor ........................ 6 Conformidad.......................... 6 Disposiciones relativas a la responsabilidad y la garantía.......... 7 Identificación del equipo ...................... 7 2 Seguridad ........................ 10 Representación de advertencias .................. 10 Instrucciones generales de seguridad ................ 10 Uso conforme a las especificaciones .................. - Página 4 Colocar el equipo sobre el armazón inferior .............. 29 Fijar el equipo .......................... 30 6 Conexión eléctrica .................... 31 Reglamentación sobre la conexión eléctrica.............. 31 Abrir la caja de conexiones eléctricas ................. 32 Conectar la conexión equipotencial .................. 35 Conectar el equipo a la red eléctrica ................... 35 Conectar el equipo a la red eléctrica para el modo de demostración .......
-
Página 5: Introducción
Las imágenes incluidas en este manual sirven solo como ejemplo y pueden ser diferentes al equipo en cuestión. Este manual es válido para los siguientes equipos: iVario 2-XS iVario Pro 2-S Conservación Conserve el manual de instalación y el manual de instrucciones muy cerca del equipo. -
Página 6: Derechos De Autor
1 | Introducción La instalación y las tareas de inspección, mantenimiento y reparación solo podrán ser efectuadas por técnicos cualificados. Se recomienda que los trabajos de inspección, mantenimiento y reparación sean realizados exclusivamente por técnicos autorizados por el fabricante. El equipo no deberá ser usado, limpiado ni recibir mantenimiento por par- te de niños. -
Página 7: Disposiciones Relativas A La Responsabilidad Y La Garantía
1 | Introducción Disposiciones relativas a la responsabilidad y la garantía Responsabilidad por daños Las instalaciones y reparaciones que no se hayan llevado a cabo por personal técnico autorizado por el fabricante o con piezas de repuesto que no sean origi- nales, así... -
Página 8: Número De Serie
1 | Introducción La placa de características incluye la información siguiente: Nombre para la comercialización Número de modelo Tensión de conexión Frecuencia Potencia de conexión Rango de presión de flujo permitido Número de serie Modelo del equipo y número del modelo Consulte las correspondencias en la tabla siguiente. - Página 9 1 | Introducción Tamaño del equipo Placa de característi- Tamaño de equipo LMX.100AE … iVario 2-XS LMX.100BE … iVario Pro 2-S LMX.200BE … iVario Pro 2-S con opción de presión 80.06.209_iVario 2-XS_ 2-S_IM_V01_es-ES 9 / 56...
-
Página 10: Seguridad
2 | Seguridad Seguridad Representación de advertencias PELIGRO Tipo y fuente del peligro No respetar los avisos de PELIGRO puede provocar lesiones muy graves o muertes. Medidas para evitar daños, lesiones y muertes ADVERTENCIA Tipo y fuente del peligro No respetar las ADVERTENCIAS puede provocar lesiones graves o muertes. Medidas para evitar daños, lesiones y muertes CUIDADO Tipo y fuente del peligro... -
Página 11: Uso Conforme A Las Especificaciones
2 | Seguridad Durante el transporte y la instalación, use prendas de pro- tección adecuadas como, por ejemplo, guantes de protec- ción y calzado de seguridad. Coloque el equipo exclusivamente en entornos protegidos, no expuestos a heladas ni ráfagas de viento. No someta al equipo a la lluvia ni a otros fenómenos clima- tológicos. -
Página 12: Descripción Del Producto
3 | Descripción del producto Descripción del producto Descripción del equipo RECOMENDACIÓN No cerrar ni entubar nunca el aliviadero de seguridad No reduzca el aliviadero de seguridad en el corte transversal. El aliviadero de seguridad debe estar accesible y despejado en todo momento. -
Página 13: Datos Técnicos
El valor de emisiones acústicas es inferior a 70 dB. 3.2.1 Peso del equipo Tamaño de equipo Peso sin embalaje en kg [lb] Peso con embalaje en kg [lb] iVario 2-XS 110 [243] 145 [320] iVario Pro 2-S 132 [291]... -
Página 14: Dimensiones De La Cuba
1100 [43 2/8] 662 [26 1/8] 3.2.3 Dimensiones de la cuba Volumen útil Tamaño de equipo Volumen útil l [gal] iVario 2-XS 17 [4,5] iVario Pro 2-S 25 [6,5] Dimensiones internas de la cuba 14 / 56 80.06.209_iVario 2-XS_ 2-S_IM_V01_es-ES... -
Página 15: Carga Térmica
Tamaño de equipo Ancho en mm [pul- Profundidad en mm Altura en mm [pul- gadas] x [pulgadas] y gadas] z iVario 2-XS 341 [3/8] 370 [14 5/8] 155 [6 1/8] iVario Pro 2-S 553 [21 6/8] 3.2.4 Carga térmica Tamaño de equipo Carga térmica latente (kJ/... -
Página 16: Transporte
4 | Transporte Transporte CUIDADO Peligro de aplastamiento por el peso del equipo Las manos, los dedos y los pies pueden quedar aplastados. Use prendas de ropa de protección adecuadas para realizar el transporte. Utilice medios auxiliares de transporte como, por ejemplo, una correa de transporte. -
Página 17: Puntos De Elevación En El Equipo
4 | Transporte RECOMENDACIÓN Transporte incorrecto No empuje el equipo hasta el lugar de instalación previsto. Las patas del equipo pueden resultar dañadas. Transporte el equipo correctamente de acuerdo con las instrucciones de este manual. El equipo se encuentra sobre el palé de transporte. Las patas del equipo están situadas en las guías de las patas envueltas en el cartón del palé... - Página 18 Tenga en cuenta el centro de gravedad del equipo. Ancho en mm [pul- Profundidad en Altura en mm [pul- gadas] x mm [pulgadas] y gadas] z iVario 2-XS 544 [21 7/16] 176 [6 31/32] 155 [6-1/8] iVario Pro 2-S 544 [21 7/16] 182 [7 5/32]...
-
Página 19: Transporte Con Palé
4 | Transporte Puntos de elevación en el equipo 1. Eleve el equipo por el bastidor de base por los puntos que se marcan en la figura y el revestimiento de la cuba marcado. Transporte con palé Se ha retirado el material de embalaje. El equipo se encuentra sobre el palé... -
Página 20: Transporte Sin Palé Con Carretilla Elevadora
4 | Transporte 2. Eleve el equipo por los puntos de elevación del palé de transporte y coló- quelo sobre la superficie de montaje prevista. >> El equipo está situado sobre la superficie de instalación prevista y ya está listo para el montaje y la instalación. Transporte sin palé... -
Página 21: Transporte Vertical Sin Palé Con Carretilla Elevadora
4 | Transporte 2. Eleve el equipo por los puntos de elevación sobre el palé y colóquelo en la carretilla elevadora. >> El equipo está situado sobre la superficie de instalación prevista y ya está listo para el montaje y la instalación. Transporte vertical sin palé... - Página 22 4 | Transporte 2. Transporte el equipo lentamente al lugar de instalación con la carretilla ele- vadora. Sujete firmemente el equipo durante el transporte. 3. Eleve el equipo por los puntos de elevación y colóquelo sobre la superficie de montaje prevista. 4.
-
Página 23: Instalación
5 | Instalación Instalación CUIDADO Peligro de aplastamiento durante la instalación Existe el riesgo de que los dedos, manos y pies queden aplastados bajo el equipo. Use ropa de protección adecuada para realizar la instalación. Desplace el equipo únicamente sujetándolo por los puntos de elevación previstos. -
Página 24: Distancia Respecto A Fuentes De Calor
5 | Instalación Recomendación del fabricante 1. Coloque el equipo dejando una distancia mínima de 50 mm [2 pulgadas] respecto a la pared en el lado izquierdo y derecho para permitir una limpie- za óptima del equipo. 50 mm 50 mm [2 Inch] [2 Inch] 5.1.2 Distancia respecto a fuentes de calor... -
Página 25: Distancia Respecto A Fuentes De Agua
5 | Instalación RECOMENDACIÓN Fuego abierto en las proximidades del equipo Si el equipo se ha instalado a una distancia inferior a 500 mm [19 3/8 pulgadas] con respecto a un fuego abierto, instale en cualquier caso un blindaje térmico. 500 mm [19 5/8 Inch] 500 mm... - Página 26 5 | Instalación 1. Coloque el equipo dejando una distancia mínima de 900 mm (35 3/8 pul- gadas) respecto a fuentes de agua abiertas. 900 mm 900 mm [35 3/8 Inch] [35 3/8 Inch] 1. Si no puede dejar esa distancia, monte un elemento de separación ignífugo de 350 mm [13 6/8 pulgadas] de alto entre el equipo y la fuente de agua.
-
Página 27: Instale El Dispositivo
5 | Instalación Instale el dispositivo CUIDADO Peligro de vuelco durante la instalación en una superficie Peligro de aplastamiento por vuelco del equipo sobre personas. Tenga en cuenta el centro de gravedad del equipo. Asegúrese de que el equipo no se vuelque al elevarlo. RECOMENDACIÓN No se cumple con la reglamentación en materia de higiene Por motivos de higiene, si la altura de las patas regulables es de 45 mm,... - Página 28 5 | Instalación 1. Coloque el nivel de burbuja sobre la cuba derecha y nivele horizontalmente el equipo sobre la pata (1). 2. Coloque el nivel de burbuja sobre la cuba derecha y nivele horizontalmente el equipo sobre sus dos patas. 28 / 56 80.06.209_iVario 2-XS_ 2-S_IM_V01_es-ES...
-
Página 29: Colocar El Equipo Sobre El Armazón Inferior
5 | Instalación 3. Coloque el nivel de burbuja sobre la cuba izquierda y nivele horizontalmente el equipo sobre sus dos patas. 4. Compruebe que las dos cubas están niveladas horizontalmente. >> El equipo está nivelado horizontalmente. Colocar el equipo sobre el armazón inferior Dicha descripción se refiere al armazón inferior estándar con patas de plástico nivelables. -
Página 30: Fijar El Equipo
5 | Instalación 1. Coloque las patas del equipo sobre los pernos del armazón inferior. >> El equipo se encuentra sobre el armazón inferior y está asegurado para evitar que se deslice. Fijar el equipo El fabricante recomienda fijar el equipo a la superficie de instalación. El kit para la fijación del equipo con el pegamento especial, los tornillos y los tacos no está... -
Página 31: Conexión Eléctrica
6 | Conexión eléctrica Conexión eléctrica PELIGRO Alta tensión al realizar la conexión a la red eléctrica Peligro de muerte en caso de trabajos con alta tensión. Interrumpa la conexión al suministro eléctrico. Asegúrese de que el equipo no esté recibiendo alimentación eléctrica. PELIGRO Descarga eléctrica por conexión incorrecta Si los cables de conexión se conectan de manera incorrecta, puede existir... -
Página 32: Abrir La Caja De Conexiones Eléctricas
6 | Conexión eléctrica Para una conexión adecuada a la red eléctrica, ajuste los valores de cone- xión según las condiciones y requisitos locales. Respete los requisitos de la norma IEC 60364 o de la versión de esta nor- ma específica para el país en cuestión. Indicaciones Las secciones transversales de los conductos de conexión dependen del consumo de corriente, así... - Página 33 6 | Conexión eléctrica RECOMENDACIÓN La tapa de la caja de conexiones eléctricas está doblada Para asegurar el aislamiento uniforme de la caja de conexiones, la tapa cuenta con una tensión inicial. La tapa de la caja de conexiones eléctricas se dobla si está...
- Página 34 6 | Conexión eléctrica 2. Empuje ligeramente la tapa en la caja del respectivo tornillo y afloje los tornillos (1) y (2). 3. Afloje consecutivamente los tornillos (3), (4), (5) y (6). 4. Retire la tapa de la caja de conexiones eléctricas. >>...
-
Página 35: Conectar La Conexión Equipotencial
El cable de alimentación rígido deberá ser, como mínimo, del tipo U-1000R02V. Calibre máximo de los conductores de conexión en el contactor principal: iVario 2-XS: 6 mm² iVario Pro 2-S : 35 mm² Realizar la conexión Se cuenta con un interruptor diferencial del tipo A o B. -
Página 36: Conectar El Equipo A La Red Eléctrica Para El Modo De Demostración
6 | Conexión eléctrica 4. Abra los bornes de conexión con la herramienta correspondiente y conecte los cables. Tenga en cuenta la siguiente codificación por colores. 5. Conecte el conductor protector al borne amarillo y verde. 6. Conecte el conductor neutro al borne azul. 7. -
Página 37: Cerrar La Caja De Conexiones Eléctricas
6 | Conexión eléctrica un conductor protector Conexión equipotencial Cerrar la caja de conexiones eléctricas El cable de alimentación está conectado al equipo. 1. Coloque la tapa sobre la caja de conexiones eléctricas. 2. Inserte los tornillos. 80.06.209_iVario 2-XS_ 2-S_IM_V01_es-ES 37 / 56... - Página 38 6 | Conexión eléctrica 3. Apriete primero consecutivamente los tornillos (1), (2), (3) y (4). 4. Inserte los tornillos (5) y (6). 5. Empuje ligeramente la tapa en la caja del respectivo tornillo y apriete los tornillos (5) y (6). >>...
-
Página 39: Valores De Conexión De Distintos Tipos De Conexión
3N CA 400 V Potencia Consumo de co- Fusible (A) Calibre del cable en (kW) rriente (A) mm² iVario 2-XS iVario Pro 2-S 3N CA 415 V Potencia Consumo de co- Fusible (A) Calibre del cable en (kW) rriente (A) mm²... -
Página 40: Comprobar El Funcionamiento Del Enchufe En El Equipo
3 CA 240 V Potencia Consumo de co- Fusible (A) Calibre del cable en (kW) rriente (A) mm² iVario 2-XS iVario Pro 2-S 3 CA 400 V Potencia Consumo de co- Fusible (A) Calibre del cable en (kW) rriente (A) mm²... - Página 41 6 | Conexión eléctrica Modelo con interruptor diferencial: El enchufe en el equipo posee un interruptor diferencial integrado de manera opcional que desactivará el enchufe en el caso de existir una corriente residual. Compruebe el enchufe del equipo antes de poner en funcionamiento el equipo por primera vez.
- Página 42 6 | Conexión eléctrica Error de funcionamiento del enchufe en el equipo No se ilumina ninguna de las dos teclas LED. Si la tecla LED Test/Off no deja de iluminarse al pulsarla, es posible que el interruptor diferencial esté defectuoso. El fusible del interruptor diferencial puede estar defectuoso.
-
Página 43: Conexión De Red
El adaptador WLAN integrado en el equipo es una opción que no está disponi- ble en todos los países. Para los equipos de la serie iVario 2-XS está disponible opcionalmente la co- nexión WLAN. La versión estándar de los equipos de la serie iVario Pro 2-S dispone de una conexión WLAN. -
Página 44: Toma De Agua
8 | Toma de agua Toma de agua Reglamentos sobre la toma de agua RECOMENDACIÓN Conexión al agua blanda Si usted conecta el equipo a una toma de agua blanda, asegúrese de que el agua tenga una dureza residual de, como mínimo, 4°dH. No es necesario disponer de una toma de agua blanda. - Página 45 8 | Toma de agua 1. Conecte la manguera para suministro de agua a la toma de alimentación de agua del equipo. 2. Gire la llave del grifo para abrirlo. >> La toma de alimentación de agua está conectada. 80.06.209_iVario 2-XS_ 2-S_IM_V01_es-ES 45 / 56...
-
Página 46: Conexión De Desagüe
9 | Conexión de desagüe Conexión de desagüe Reglamentación relativa a la conexión de desagüe RECOMENDACIÓN El tubo de desagüe no cumple con la reglamentación Utilice un tubo de desagüe resistente a la temperatura del vapor que cumpla con, como mínimo, los requisitos de un tubo del modelo PP. No utilice una manguera. -
Página 47: Conectar El Desagüe De Aguas Residuales
9 | Conexión de desagüe Si va a instalar un armazón inferior con patas de altura regulable, necesitará un desagüe flexible. El kit con el desagüe flexible DN 40 no está incluido en el equipo. El kit puede pedirse al fabricante por separado, con el número de artículo 87.00.749. - Página 48 9 | Conexión de desagüe 3. Si va a instalar el equipo en un armazón inferior original, introduzca el tubo de desagüe por la ranura en el armazón inferior. 5% / 3° 4. Mantenga una distancia de, como mínimo, 20 mm (3/4 de pulgada) entre el canalón de desagüe y el desagüe de aguas residuales.
- Página 49 9 | Conexión de desagüe 5. Coloque la tapa y enrosque los dos tornillos. >> El tubo de desagüe está insertado de manera estanca en el desagüe del equipo. >> El tubo de desagüe está conectado con una inclinación constante de al me- nos el 5 % o 3°.
- Página 50 9 | Conexión de desagüe 1. Inserte la brida de fijación en las ranuras del pie regulable. 2. Conecte el tubo de desagüe DN 40 mm con una inclinación constante de al menos el 5 % o 3° y colóquelo hacia la parte delantera del equipo con la brida de fijación.
- Página 51 9 | Conexión de desagüe 4. Si el equipo se instala en un armazón inferior original, es posible fijar el tubo de desagüe con un soporte al armazón inferior. >> El tubo de desagüe se instala con una inclinación de 5 % o 3°, como mínimo, con la salida hacia delante.
-
Página 52: Retirada Del Servicio
10 | Retirada del servicio Retirada del servicio 10.1 Indicaciones sobre la retirada del servicio Para la retirada del servicio del equipo, tenga en cuenta las indicaciones si- guientes: Asegúrese de que el equipo no se haya desconectado del suministro de electricidad y no presente tensión. -
Página 53: Opciones
Opciones 11.1 Opciones de instalación El equipo puede pedirse al fabricante e instalarse con las siguientes opciones fa- cilitando los números de artículo siguientes: Tamaño de equipo iVario 2-XS iVario Pro 2-S Armazón inferior con patas 60.31.221 60.31.319 de plástico Armazón inferior con rue-... - Página 54 11 | Opciones 1. Eleve ligeramente el equipo (1) y retire los 2 tornillos M5 situados en el pie regulable (2). > Se ha retirado el elemento de elevación del pie. 2. Retire sucesivamente las tapas de plástico de las patas del equipo. 3.
- Página 55 11 | Opciones 5. Asegúrese de que las patas del equipo se encuentran colocadas con los per- nos de posicionamiento. >> Las tapas de plástico se han cerrado y la base aislante está pegada. >> El equipo está nivelado horizontalmente. 80.06.209_iVario 2-XS_ 2-S_IM_V01_es-ES 55 / 56...
- Página 56 RATIONAL AG Siegfried-Meister-Straße 1 86899 Landsberg am Lech, Germany Tel. +49 (0)8191 3270 Fax +49 (0)8191 21735 info@rational-online.com rational-online.com...
