LELY WELGER AP 530 AP 630
3.3.8
Enhebrado del cable
Las bobinas de cable deben estar enrolladas de forma pulcra y
uniforme. Antes de colocar bobinas, sumérjalas en aceite hasta
completar la saturación. El compartimento de bobinas de cable
tiene sitio para dos bobinas, y pueden colocarse dos bobinas
de repuesto más en el compartimento situado detrás de la caja
del empaquetador.
Coloque las bobinas aún cerradas y de forma que giren en

el sentido de las agujas del reloj.
Corte las correas.

Haga pasar los extremos internos del cable por los orificios

del compartimento. Evite que el cable se retuerza o forme
bucles, ya que el atado podría ser defectuoso.
Ate el extremo externo del cable al compartimento del

cable.

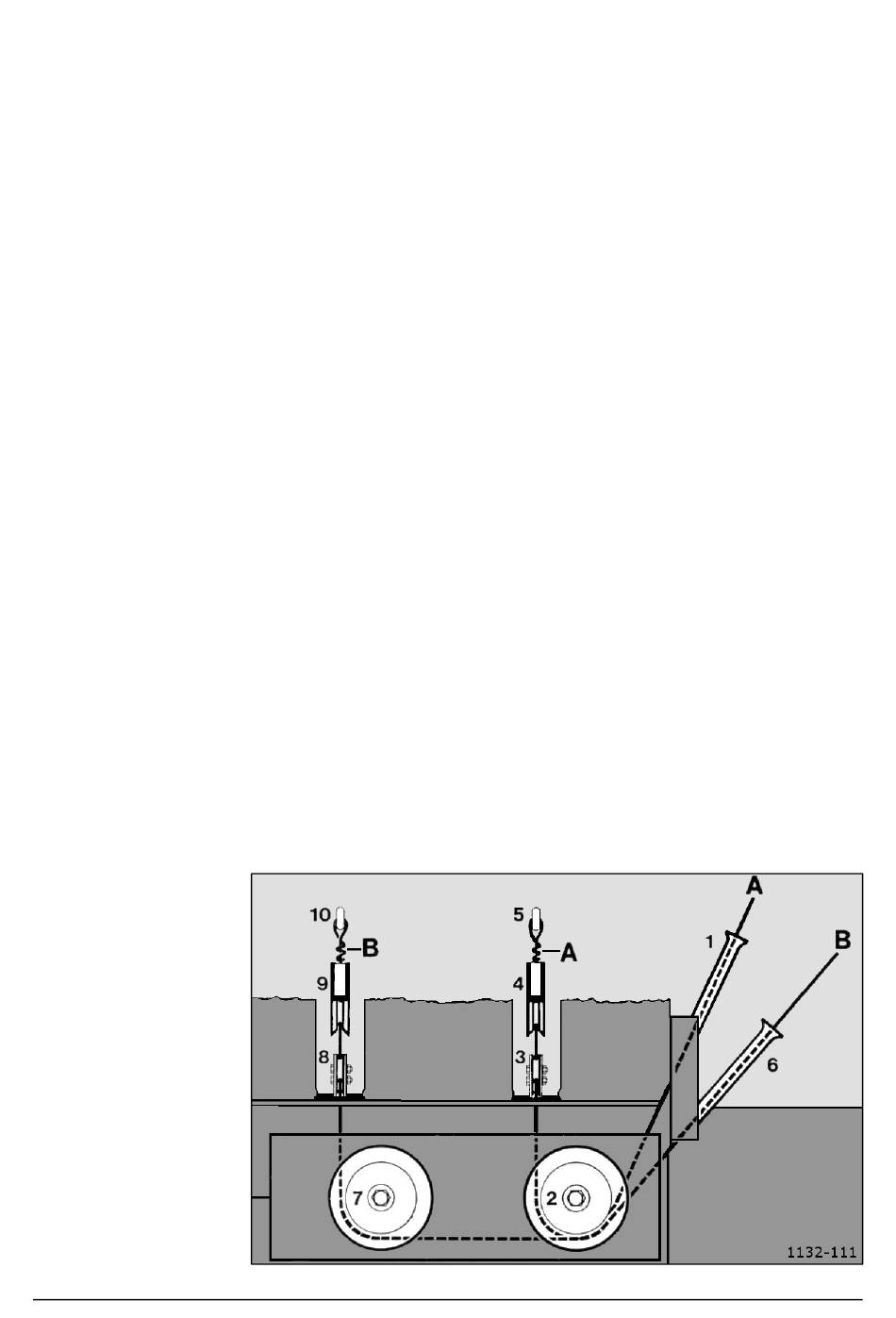

Enhebre el cable de la forma indicada en la Figura 8:
Cable A:
A través del tubo guía de cable 1, alrededor del rodillo guía 2,
entre los rodillos de carril 3, sobre la cabeza de la aguja 4 hasta
el gancho del cable 5. Ate con cuidado el extremo del cable A
al gancho 5.
Cable B:
A través del tubo guía de cable 6, por encima del rodillo guía 2,
alrededor del rodillo guía 7, entre los rodillos de carril 8, sobre
la cabeza de la aguja 9 hasta el gancho del cable 10. Ate con
cuidado el extremo del cable B al gancho 10.
Enhebrado del cable en los atadores
Active los dispositivos de atado tal como se indica en la

Figura 10.
Gire el volante en la dirección de la flecha (Figura 15) hasta

que las agujas se hayan movido arriba y abajo y los
dispositivos de atado hayan tomado el cable.
Tire de los extremos del cable desde los ganchos 5 y 10

(Figura 8).
AP 730 AP 830

Atado con cable

Figura 8
33
