2.6.2.2

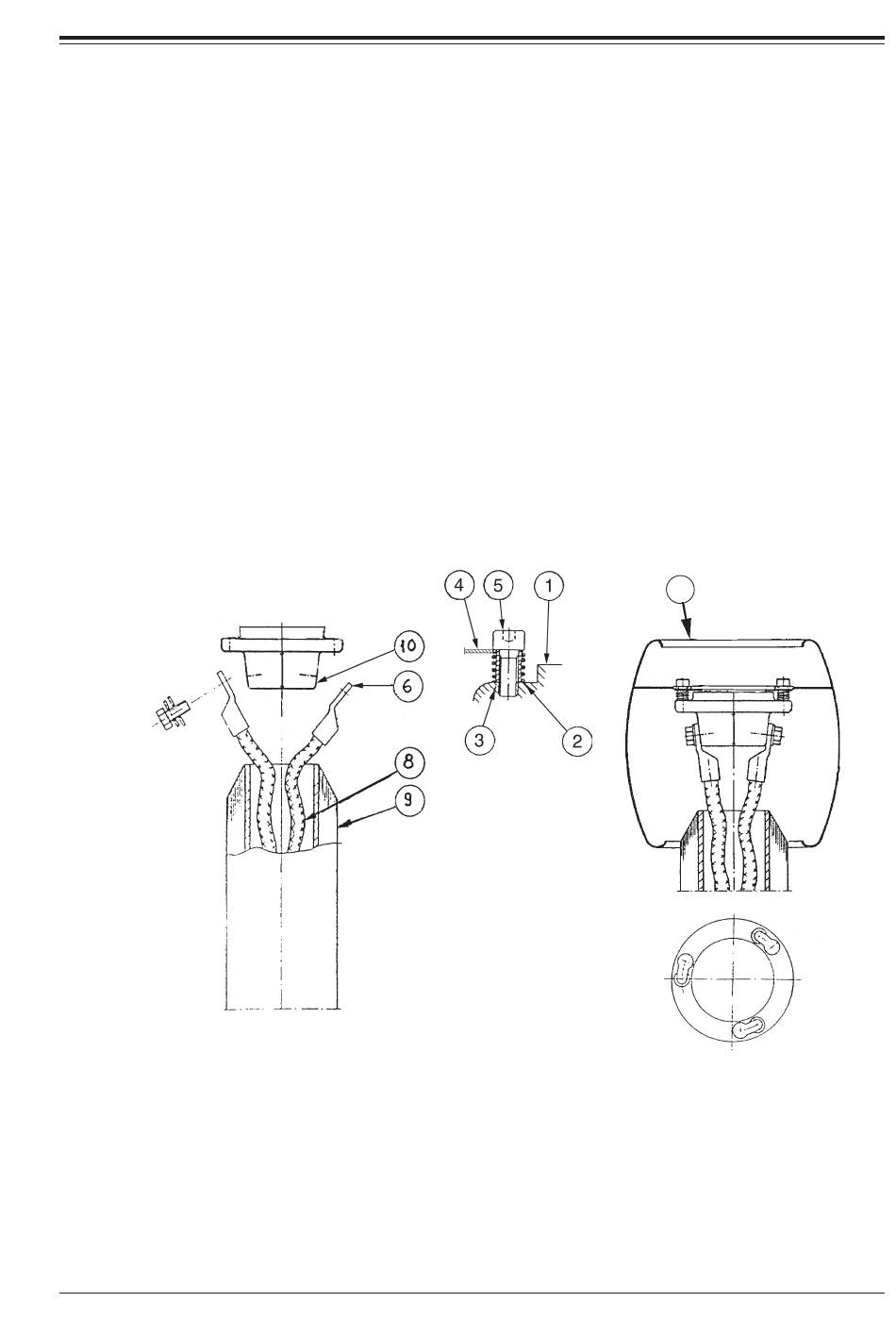

Fig. 20. Conexión al contacto inferior.
1) Contacto inferior
2) Muelle, 2129 2011-488
3) Manguito guía, 12/10 x 17
4) Anillo de presión
5) Tornillo de cabeza hueca, M10 x 25
2750 515-1 es, Rev. 10

Montaje de la coraza en el contacto inferior

1. Conecte los terminales de cable al contacto inferior con un par de apriete de
68 ± 6 Nm.
2. Monte los manguitos guía, los muelles, los anillos de presión y los tornillos de
cabeza hueca en el contacto inferior.
La función de los manguitos guía es posibilitar el montaje de la coraza
exactamente a 17 mm de los orificios roscados (M10) y permitir el
desplazamiento del anillo de presión y el muelle por los tornillos de cabeza hueca.
3. Empuje la coraza hasta el contacto inferior.
4. Inserte los tornillos de cabeza hueca en los orificios de la coraza.
5. Comprima los muelles.
6. Gire la coraza hasta el tope (unos 20°). Deje que los muelles ejerzan presión hacia
arriba sobre la coraza.
7. Gire un poco la coraza en sentido contrario para asegurarse de que las cabezas de
los tornillos están en la posición de bloqueo (figura 21).
8. Baje el aislador y sujételo al transformador.
goek_023
7
goek_019
Fig. 21. Montaje de la coraza.
6) Terminales de cable
7) Coraza
8) Conexiones al bobinado
9) Tubo de blindaje
10) Contacto inferior con orificios M12,
inserto roscado de bloqueo por giro
2 Instalación
goek_018
goek_015
19
