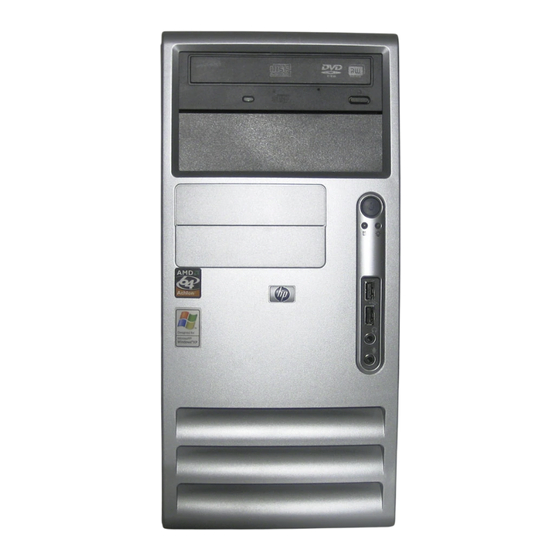

- Página 1 Guía de referencia del hardware Ordenadores de escritorio para empresas de HP Modelo microtorre dx5150 Referencia: 374056-072 Febrero de 2005 En esta guía encontrará información básica para actualizar este modelo de ordenador.
- Página 2 La información contenida aquí no debe interpretarse como garantía adicional. HP no se hace responsable de las omisiones ni de los errores técnicos o de edición que pueda contener este documento.
-
Página 3: Tabla De Contenido
Teclado modular de HP opcional ........ - Página 4 Preparación para el transporte ..........E–3 Índice www.hp.com Guía de referencia del hardware...
-
Página 5: Características Del Producto
Características del producto Características de la configuración estándar Las características del equipo microtorre dx5150 de HP pueden variar según el modelo. Para obtener una lista completa del hardware y el software instalados en el equipo, ejecute la utilidad Diagnostics para Windows. -
Página 6: Componentes Del Panel Frontal
Indicador luminoso de actividad de la unidad de disquete (opcional) de la unidad de disco duro Botón de expulsión de disquete Conector de auriculares (opcional) Puertos USB (Bus serie universal) Conector de micrófono 1–2 www.hp.com Guía de referencia del hardware... -
Página 7: Componentes Del Panel Posterior
Computer Setup (10) para usar ambos conectores. Para obtener más información sobre el orden de arranque, consulte la Guía sobre la utilidad Computer Setup (F10) incluida en el CD de documentación. El conector DVI-D sólo funcionará con monitores de pantalla plana. Guía de referencia del hardware www.hp.com 1–3... -
Página 8: Componentes Del Teclado Estándar
9 Teclas Alt Se utilizan en combinación con otras teclas y su función depende del software que se esté utilizando. *Teclas disponibles en zonas geográficas seleccionadas. 1–4 www.hp.com Guía de referencia del hardware... -
Página 9: Teclado Modular De Hp Opcional
Cada ordenador tiene un número de serie exclusivo que se encuentra en la tapa superior del ordenador. Tenga este número a mano cuando se ponga en contacto con el servicio de atención al cliente de HP para obtener ayuda. Ubicación del número de serie Guía de referencia del hardware... -
Página 10: Actualizaciones De Hardware
Consulte el Apéndice D, “Descarga electrostática” para obtener más información. Ä PRECAUCIÓN: antes de extraer la cubierta, debe apagar el equipo y desenchufar el cable de alimentación de la toma eléctrica. Guía de referencia del hardware www.hp.com 2–1... -
Página 11: Extracción Del Panel De Acceso Del Ordenador Y El Panel Frontal
2, y desconecte todos los dispositivos externos. Desconexión del cable de alimentación Ä PRECAUCIÓN: antes de retirar los paneles de acceso del ordenador, apague el ordenador y desconecte el cable de alimentación de la toma eléctrica. 2–2 www.hp.com Guía de referencia del hardware... - Página 12 Si lo desea, puede colocar el equipo sobre uno de sus lados para instalar las piezas internas. Asegúrese de colocar el lado del panel de acceso con el asa hacia arriba. Extracción del panel de acceso del ordenador Guía de referencia del hardware www.hp.com 2–3...
- Página 13 Para volver a instalar el panel frontal, inserte los dos ganchos de la derecha del panel, luego gire el panel frontal hacia adelante para encajar las tres pestañas de la parte izquierda del panel en su sitio. 2–4 www.hp.com Guía de referencia del hardware...
-
Página 14: Instalación De Memoria Adicional
DIMM de una o dos caras ■ módulos DIMM fabricados con dispositivos DDR x8 y x16; los módulos DIMM fabricados con SDRAM x4 no son compatibles ✎ El sistema no se iniciará si instala módulos DIMM no compatibles. Guía de referencia del hardware www.hp.com 2–5... -
Página 15: Zócalos Dimm
DIMM idénticos en cada par de zócalos, zócalos de color negro XMM1 y XMM2 y zócalos de color azul XMM3 y XMM4. En caso contrario, el sistema podría no funcionar correctamente. 2–6 www.hp.com Guía de referencia del hardware... - Página 16 Ubicaciones de los zócalos DIMM Elemento Descripción Color del zócalo Zócalo DIMM XMM1, Canal A Negro Zócalo DIMM XMM2, Canal B Negro Zócalo DIMM XMM3, Canal A Azul Zócalo DIMM XMM4, Canal B Azul Guía de referencia del hardware www.hp.com 2–7...
-
Página 17: Instalación De Módulos Dimm Ddr-Sdram
4. Localice los zócalos del módulo de memoria. Å ADVERTENCIA: para reducir el riesgo de quemaduras producidas por superficies calientes, espere a que se enfríen los componentes internos del sistema antes de tocarlos. 2–8 www.hp.com Guía de referencia del hardware... - Página 18 7. Repita los pasos 5 y 6 para instalar los módulos adicionales. 8. Vuelva a colocar el panel frontal y el panel de acceso en el equipo. Consulte “Montaje del ordenador.” El equipo reconocerá automáticamente la memoria adicional la próxima vez que lo encienda. Guía de referencia del hardware www.hp.com 2–9...
-
Página 19: Extracción O Instalación De Una Tarjeta De Expansión
4. Extraiga el panel de acceso del equipo. Consulte “Extracción del panel de acceso del ordenador y el panel frontal.” 5. Identifique la ranura en la que desea instalar la tarjeta de expansión. 2–10 www.hp.com Guía de referencia del hardware... - Página 20 Actualizaciones de hardware 6. Quite el tornillo del mecanismo de sujeción de la tapa de la ranura. Extracción del tornillo del mecanismo de sujeción de la ranura de expansión Guía de referencia del hardware www.hp.com 2–11...
- Página 21 él hacia arriba 1. 8. Extraiga la tapa de la ranura deslizándola hacia arriba y tirando de ella hacia el interior del chasis 2. Extracción de la tapa de la ranura de expansión 2–12 www.hp.com Guía de referencia del hardware...
- Página 22 Instalación de una tarjeta de expansión ✎ Al instalar una tarjeta de expansión, presione con firmeza sobre la tarjeta para que el conector se inserte correctamente en la ranura de la tarjeta de expansión. Guía de referencia del hardware www.hp.com 2–13...
-
Página 23: Extracción De Una Tarjeta De Expansión
3. Extraiga la cubierta del equipo. Consulte “Extracción del panel de acceso del ordenador y el panel frontal.” 4. Quite el tornillo del mecanismo de sujeción de la tapa de la ranura y tire del mecanismo hacia arriba. 2–14 www.hp.com Guía de referencia del hardware... - Página 24 9. Complete el procedimiento descrito en la sección “Montaje del ordenador” de este capítulo. Guía de referencia del hardware www.hp.com 2–15...
-
Página 25: Sustitución O Actualización De Una Unidad
CD. De lo contrario, podría perder datos. Después de sustituir la unidad de disco duro primario, tendrá que ejecutar el CD Restore Plus! para cargar los archivos de HP instalados en fábrica. Ubicación de las unidades Ubicación de las unidades... -
Página 26: Extracción De Una Unidad
Desconexión de los cables de la unidad óptica ✎ Los sistemas Linux también tienen un cable de audio conectado a la unidad óptica. Guía de referencia del hardware www.hp.com 2–17... - Página 27 Actualizaciones de hardware Desconexión de los cables de la unidad de disquete Desconexión de los cables de alimentación 1 y de datos 2 de la unidad de disco duro 2–18 www.hp.com Guía de referencia del hardware...
- Página 28 2. Extracción de unidades 5. Retire los cuatro tornillos de guía, dos en cada lateral, de la unidad antigua. Necesitará esos tornillos para instalar la unidad nueva. Guía de referencia del hardware www.hp.com 2–19...
-
Página 29: Sustitución De Una Unidad
Asegúrese de hacer una copia de seguridad de los datos de la unidad de disco duro antigua antes de retirarla para que pueda instalar los datos en la unidad de disco duro nueva. 2–20 www.hp.com Guía de referencia del hardware... - Página 30 2. Deslice la unidad en el compartimiento de la unidad, alineando los tornillos de guía con las ranuras de guía hasta que quede firmemente en su sitio. Deslizamiento de las unidades en sus alojamientos Guía de referencia del hardware www.hp.com 2–21...
- Página 31 Reconexión de los cables de la unidad óptica ✎ Los sistemas Linux también tienen un cable de audio que se debe conectar a la unidad óptica. 2–22 www.hp.com Guía de referencia del hardware...
- Página 32 Actualizaciones de hardware Reconexión de los cables de la unidad de disquete Reconexión de los cables de alimentación 1 y de datos 2 de la unidad de disco duro Guía de referencia del hardware www.hp.com 2–23...
- Página 33 CD Restore Plus! para restaurar el sistema operativo, controladores de software o cualquier aplicación de software que estuvieran instalados previamente en el ordenador de HP. Siga las instrucciones que se ofrecen en la guía incluida en el CD de restauración. Una vez finalizado el proceso de restauración, reinstale los archivos personales de los que...
-
Página 34: Configuración De La Unidad De Disco Duro Sata
RAID. Siga las instrucciones para crear conjuntos RAID. Para obtener más información, consulte la guía de instalación RAID en http://www.hp.com , bajo la sección de soporte y controladores para el modelo dx5150. Guía de referencia del hardware www.hp.com 2–25... -
Página 35: Montaje Del Ordenador
1 en los orificios rectangulares del chasis y, a continuación, gire el panel a su sitio para que las tres pestañas del lado izquierdo del panel encajen en las ranuras del chasis 2. Colocación del panel frontal 2–26 www.hp.com Guía de referencia del hardware... - Página 36 1. Asegúrese de que el orificio del tornillo de apriete manual quede alineado con el orificio del chasis y apriete el tornillo 2. Colocación del panel de acceso lateral Guía de referencia del hardware www.hp.com 2–27...
- Página 37 ADVERTENCIA: para reducir el riesgo de descarga eléctrica, fuego o daños en el equipo, no enchufe conectores de telecomunicaciones o telefónicos en los puertos del controlador de interfaz de red (NIC). 5. Pulse el botón de alimentación para encender el equipo. 2–28 www.hp.com Guía de referencia del hardware...
-
Página 38: Especificaciones
Especificaciones Modelo microtorre dx5150 de HP Dimensiones del equipo microtorre Altura 14,5 pulg. 36,8 cm Anchura 6,88 pulg. 17,5 cm Profundidad 16,5 pulg. 42,0 cm Peso aproximado 23,8 libras 10,82 kg Intervalo de temperaturas 50° a 95 °F 10° a 35 °C En funcionamiento –22°... -
Página 39: Tensión De Entrada Posición Del Interruptor
Especificaciones Modelo microtorre dx5150 de HP (Continuación) Tensión de entrada Posición del interruptor Fuente de alimentación 115 V 230 V Intervalo de tensión en funcionamiento 90–132 VCA 180–264 VCA Tensión nominal 100–127 VCA 200–240 VCA Frecuencia de red 47–63 Hz 47–63 Hz... -
Página 40: B Sustitución De La Batería
Las baterías, los paquetes de baterías y los acumuladores no deben tirarse a la basura con otros residuos domésticos. Para su reciclado o eliminación correcta, utilice el sistema público de recogida o devuélvalos a HP, a un distribuidor o servicio técnico autorizado de HP. - Página 41 Extracción de una batería tipo botón (Tipo 1) b. Inserte la batería de repuesto en su sitio, con el polo positivo hacia arriba. El soporte de la batería la fijará automáticamente en la posición correcta. B–2 www.hp.com Guía de referencia del hardware...
- Página 42 Para extraer la batería de su soporte, presione la pieza de sujeción metálica que sale por uno de los extremos de la batería. b. Cuando la batería se suelte, extráigala. Extracción de una batería tipo botón (Tipo 2) Guía de referencia del hardware www.hp.com B–3...
- Página 43 6. Vuelva a establecer la fecha y la hora, las contraseñas y cualquier otra configuración especial del sistema con Computer Setup. Consulte la Guía sobre la utilidad Computer Setup (F10) incluida en el CD de documentación. B–4 www.hp.com Guía de referencia del hardware...
-
Página 44: C Candados De Seguridad
Instalación de un candado de seguridad Los candados de seguridad que se muestran a continuación y en la página siguiente pueden utilizarse para asegurar el equipo microtorre. Instalación de un candado con cadena Guía de referencia del hardware www.hp.com C–1... - Página 45 Candados de seguridad Instalación de un candado C–2 www.hp.com Guía de referencia del hardware...
-
Página 46: D Descarga Electrostática
■ Procure no tocar las patillas, los cables ni los circuitos. ■ Utilice siempre un método de conexión a tierra adecuado al manipular un componente o una unidad sensible a la electricidad estática. Guía de referencia del hardware www.hp.com D–1... -
Página 47: Métodos De Conexión A Tierra
HP. ✎ Para obtener más información sobre la electricidad estática, póngase en contacto con su distribuidor o servicio técnico autorizado de HP. D–2 www.hp.com Guía de referencia del hardware... -
Página 48: Directrices De Funcionamiento Del Ordenador, Mantenimiento Rutinario Y Preparación Para El Transporte
Nunca encienda el equipo sin la cubierta o el panel lateral instalados. ■ Si el ordenador va a funcionar en un lugar distinto, debe tener una ventilación de entrada y salida adecuada y se deben seguir aplicando las directrices de funcionamiento indicadas anteriormente. Guía de referencia del hardware www.hp.com E–1... -
Página 49: Precauciones Con Las Unidades Ópticas
Si usa la unidad inmediatamente, la función de lectura podría fallar. ■ Evite colocar la unidad en un lugar sometido a humedad elevada, temperaturas extremas, vibración mecánica o luz solar directa. E–2 www.hp.com Guía de referencia del hardware... -
Página 50: Limpieza
Si cae un objeto o se vierte líquido en la unidad, desenchufe inmediatamente el equipo y solicite a un servicio técnico autorizado de HP que lo revise. Preparación para el transporte Para preparar el equipo para su transporte, lleve a cabo los siguientes pasos: 1. - Página 51 ✎ Para obtener información sobre las características ambientales necesarias cuando el equipo no está en funcionamiento, consulte Apéndice A, “Especificaciones” de esta misma guía. E–4 www.hp.com Guía de referencia del hardware...
-
Página 52: Índice
D–1 especificaciones 2–5 DVD-ROM instalar 2–5 instalar 2–16 modo de doble canal 2–6 localizar 2–16 zócalos, ubicación 2–6 DVI, conector del monitor 1–3 micrófono, conector 1–2 1–3 módulos DIMM 2–5 monitor, conector 1–3 Guía de referencia del hardware www.hp.com Índice–1... - Página 53 SATA definidas 1–2 consulte unidad de disco duro extraer 2–17 serie, conector 1–3 indicador luminoso de actividad 1–2 soporte de la unidad 2–19 instalar 2–20 sustituir la batería B–1 localizar 2–16 USB 1–3 Índice–2 www.hp.com Guía de referencia del hardware...
