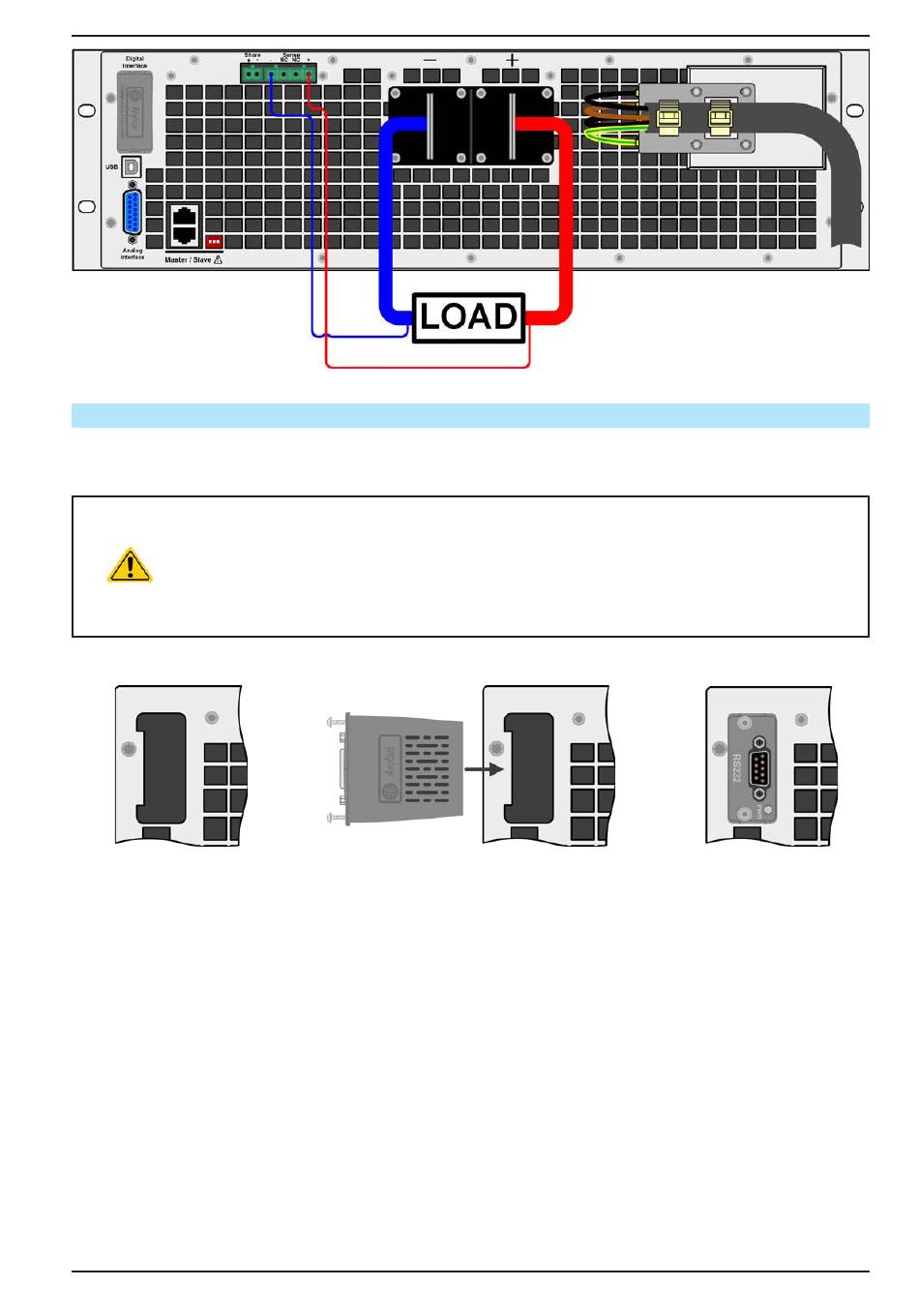

Imagen 10 - Ejemplo para cableado de detección remota con carga en modo fuente (el modo sumidero se conectará exactamente igual)
2.3.9
Instalación de un módulo de interfaz
Los módulos de interfaz disponibles opcionalmente se pueden modificar por parte del usuario y son intercambia-
bles unos por otros. Los ajustes para el módulo instalado actualmente varían y deben comprobarse y, en caso
necesario, corregirse en la instalación inicial y después del intercambio de módulo.
• Se aplican los procedimientos de protección ESD comunes a la hora de insertar o intercambiar
un módulo.
• El equipo debe apagarse antes de la inserción o extracción de un módulo
• Nunca inserte otro tipo de hardware que no sea un módulo de interfaz en la ranura
• Si no se está utilizando ningún módulo, se recomienda montar la tapa para ranuras con el fin
de evitar que penetre suciedad en el interior del equipo y que se modifique la corriente de aire.
Pasos de instalación:
1.
Retire la tapa para ranu-
ras. En caso necesario,
utilice un destornillador.
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Alemania
2.
Inserte el módulo de interfaz en la ranura.
La forma garantiza una correcta alineación.
A la hora de insertarlo, asegúrese de que
se mantiene en un ángulo próximo a los 90º
con respecto a la pared trasera del equipo.
Utilice la PCB verde que verá en la ranura
abierta como guía. Al final, hay un zócalo
para el módulo.
En la parte inferior del módulo hay dos puntas
de plástico que deben encajar en la placa
verde (PCB) de forma que el módulo esté
alineado correctamente en la pared trasera
del equipo.
Teléfono: +49 2162 / 3785-0
Fax: +49 2162 / 16230
Serie PSB 9000 3U
3.
Los tornillos (Torx 8) se
suministran para fijar el mó-
dulo y deben atornillarse en
la máxima tensión posible.
Después de la instalación,
el módulo estará listo para
usarse y podrá conectarse.
Para retirarlo deberá seguir-
se el procedimiento inverso.
Los tornillos se pueden
utilizar para ayudar a sacar
el módulo.
