Se puede conectar un máximo de 16 unidades mediante el Share bus.
3.12.1.4
Cableado y configuración del bus maestro-esclavo digital
Los conectores MS están integrados y se pueden conectar mediante cables de red (≥CAT3, latiguillo). Después de
eso, la unidad MS se puede configurar manualmente o por control remoto. Se aplica lo siguiente:
• Se puede conectar un máximo de 16 unidades a través del bus: 1 maestra y 15 esclavas.
• Solo los dispositivos del mismo tipo, esto es, fuente de alimentación a fuente de alimentación y del mismo modelo
PSB 9080-120 3U a PSB 9080-120 3U.
• Las unidades al final del bus deben estar terminados (véase más abajo)
El bus maestro-esclavo no debe conectarse con cables cruzados.
El funcionamiento posterior del sistema maestro-esclavo implica:
• La unidad maestra muestra, la suma de los valores reales de todas las unidades o permite su lectura mediante con-
trolador remoto.
• Los rangos para el ajuste de los valores, límites de ajuste, protecciones (OVP etc.) y eventos de usuario (UVD etc.)
de la unidad maestra se adaptan al número total de unidades. Por lo tanto, si p. ej. 5 unidades con 5 kW cada una se
conectan juntas a un sistema de 25 kW, entonces la unidad maestra se puede ajustar en el rango 0...25 kW.
• Las unidades esclavas no se pueden manejar mientras estén controladas por la unidad maestra.
• Las unidades esclavas mostrarán la alarma «MSP» en el display o mediante el LED «Error» (si cuenta con él) mientras
no se hayan inicializado por la unidad maestra. Saltará la misma alarma si se produce una caída de la conexión de
la unidad maestra.
• En caso de que se vaya a usar el generador de funciones de la unidad maestra, el Share bus también se debe conectar.

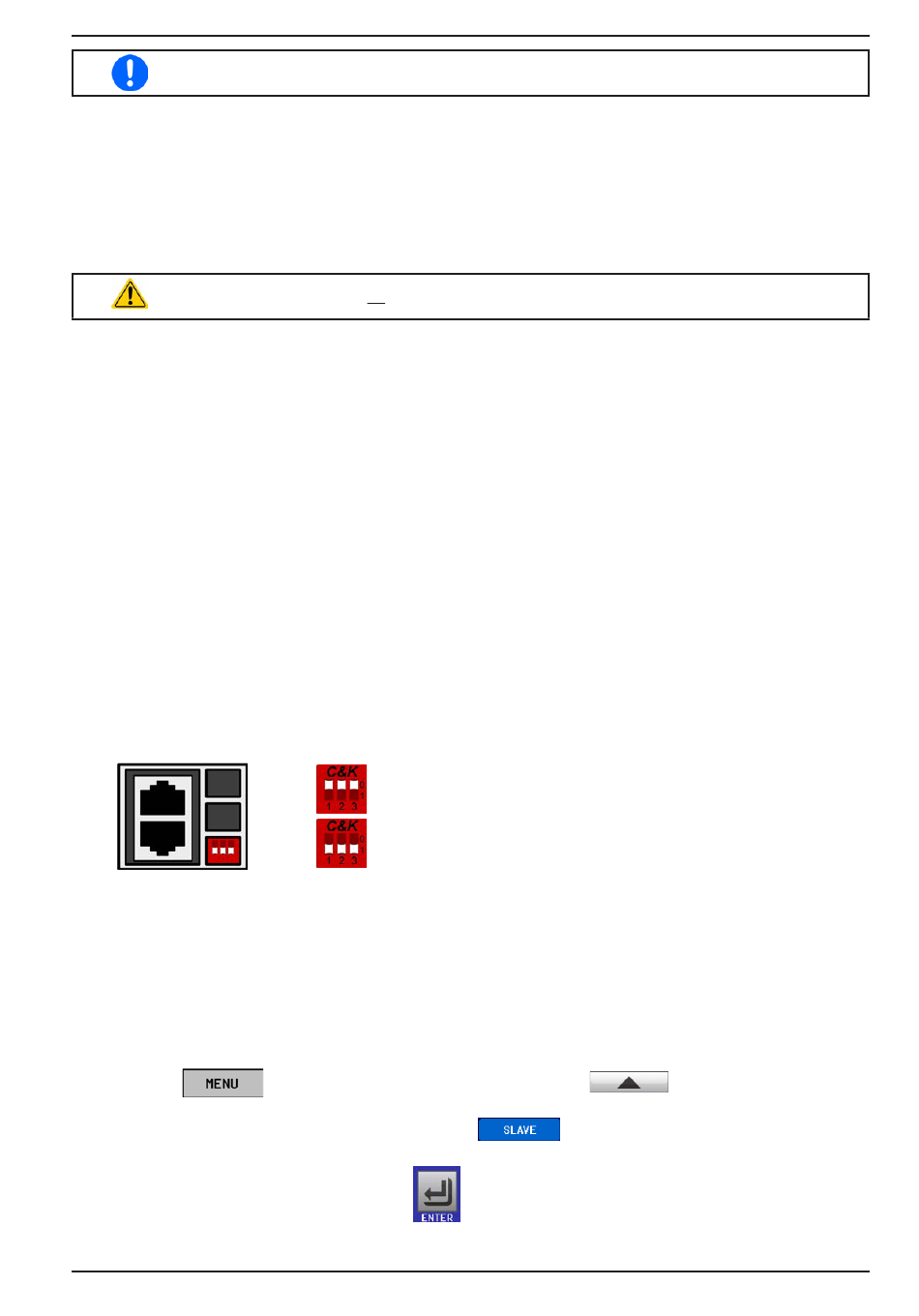

► Cómo conectar el bus maestro-esclavo digital
1.
Apague todas las unidades que se vayan a conectar y conéctelas mediante cables de red (CAT3 o superior,
cables no incluidos). No importa cuál de los dos conectores maestro-esclavo (RJ45, posterior) se conecte
a la siguiente unidad.
2.
Dependiendo de la configuración deseada, las unidades se pueden conectar por al lado DC. Las dos uni-
dades que se encuentran al principio y al final de la cadena deben estar terminadas si se usan cables de
conexión muy largos. Esto se realiza con un interruptor DIP tripolar que se coloca en la parte posterior de
la unidad que se encuentra junto a los conectores maestro-esclavo.
Ahora el sistema maestro-esclavo debe configurarse en cada una de las otras unidades. Se recomienda configurar
todas las unidades esclavas y, a continuación, la unidad maestra. En relación con las unidades esclavas, existen
dos tipos: a) las unidades PSB 9000 convencionales con display, que pueden ser maestras o esclavas y b) los
modelos adicionales de la serie «PSB 9000 Slave» sin display. Estas están configuradas como esclavas de forma
predeterminada y no necesitan todos estos pasos excepto, quizá, la terminación bus. Sin embargo, si una de ellas
requiere una reconfiguración, se realizará mediante el puerto USB frontal y un software como el EA Power Control.
► Paso 1: Configurar todas las unidades maestras
1.
Entre en
de la configuración MS.
2.
Active el modo maestro-esclavo con la zona táctil
con OK, de lo contrario, el cambio no se aplicará.
3.
Acepte la configuración con la zona táctil
La unidad esclava se configura para el sistema MS. Repita el procedimiento para el resto de las unidades esclavas.
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Alemania
Posición: no terminada (estándar)
►
Posición: completamente terminada
y después en GENERAL SETTINGS y pulse
Teléfono: +49 2162 / 3785-0
Fax: +49 2162 / 16230
Serie PSB 9000 3U
. Aparecerá un aviso que debe confirmarse
y vuelva a la página principal.
www.elektroautomatik.de
ea1974@elektroautomatik.de
hasta que llegar a la página
Página 96
