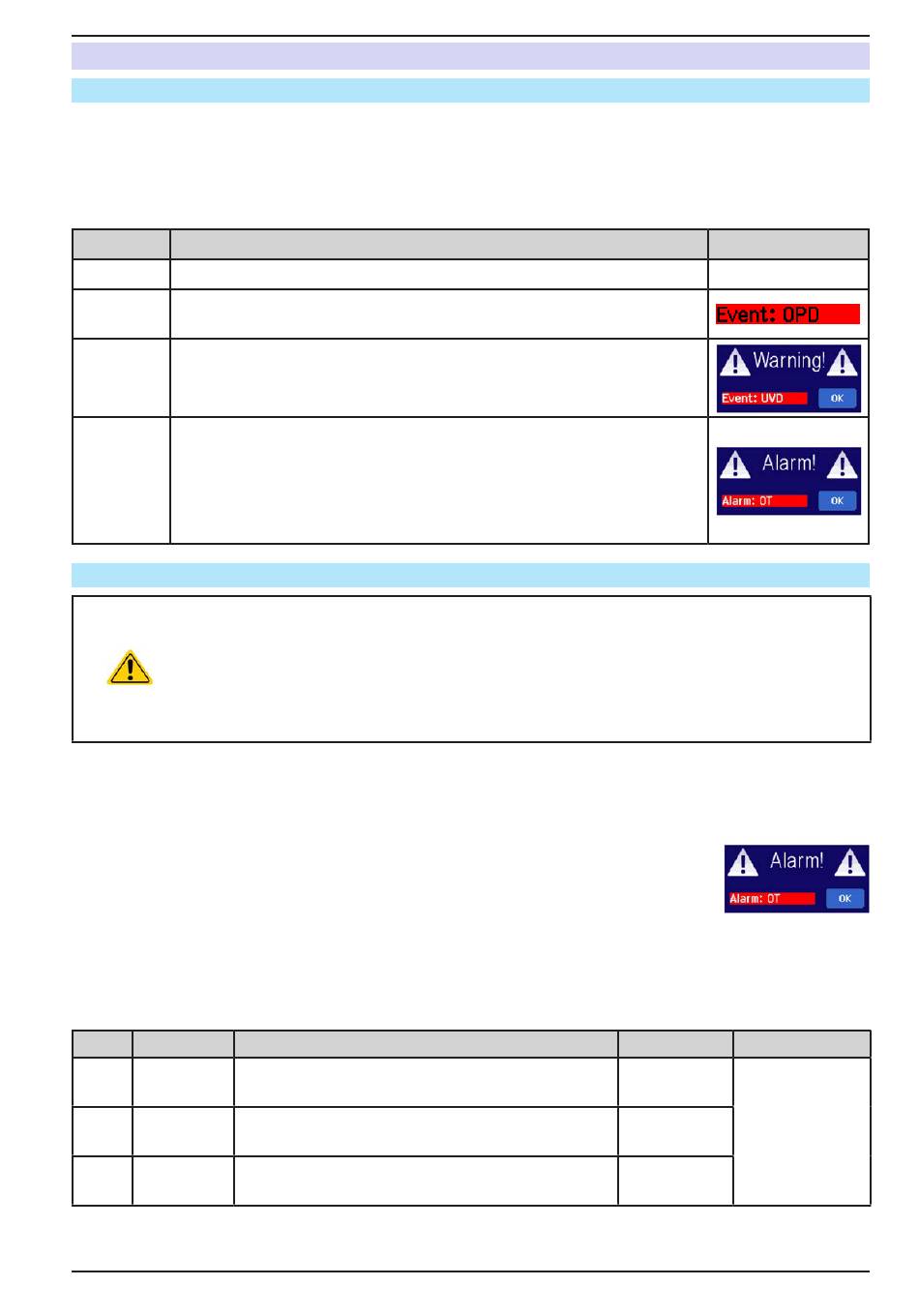

3.7
Alarmas y supervisión
3.7.1
Definición de términos
Existe una distinción clara entre las alarmas del equipo (véase «3.4. Situaciones de alarma») como protección
frente a sobretensión o sobrecalentamiento y por eventos definidos por el usuario como OVD (detección de so-
bretensión). Mientras que las alarmas del equipo sirven para proteger el equipo o la carga conectada en relación
con la fuente externa apagando inicialmente el terminal DC, los eventos definidos por el usuario pueden apagar
el terminal DC (Acción = ALARM) pero también pueden simplemente activar una señal acústica para advertir al
usuario. Las acciones basadas en eventos definidos por el usuario se pueden seleccionar:
Action
Impact
NONE
El evento definido por el usuario está deshabilitado.
Al alcanzar la condición que acciona el evento, la acción SIGNAL indicará
SIGNAL
un mensaje de texto en la zona de estado del display.
Al alcanzar la condición que acciona el evento, la acción WARNING indicará
WARNING
un mensaje de texto en la zona de estado del display y activará un mensaje
de advertencia adicional en una ventana emergente.
Al alcanzar la condición que acciona el evento, la acción ALARM indicará
un mensaje de texto en la zona de estado del display CON un mensaje de
advertencia adicional en una ventana emergente, además de una señal
ALARM
acústica (si está activada). Además, el terminal DC está apagado. Ciertas
alarmas del equipo se indican a la interfaz analógica o se pueden consultar
a través de la interfaz digital.
3.7.2
Control de eventos y de las alarmas del equipo
Es importante saber:
Al apagar la entrada DC (en modo sumidero) del equipo mientras una fuente con limitación de co-
rriente sigue suministrando energía, la tensión de salida de la fuente aumentará inmediatamente
y debido a los tiempos de respuesta e instalación en vigor, la tensión de salida puede rebasarse
en un nivel desconocido que podría activar un apagado de sobretensión OVP o un evento de
supervisión de sobretensión OVD, en caso de que estos umbrales estén ajustados a niveles
demasiado sensibles
Un incidente de alarma del equipo normalmente apagará el terminal DC, mostrará una ventana emergente en el centro
del display y, si se activa, emitirá una señal acústica para advertir al usuario. Todas las alarmas deben confirmarse.
► Cómo confirmar una alarma en el display (durante el control manual)
1.
Si la alarma se indica mediante una ventana emergente, pulse OK.
2.
Si la alarma ya se ha confirmado pero aún aparece en la zona de estado, pulse
primero en la zona de estado para mostrar al ventana emergencia y, a continuación,
confirme con OK.
Para poder confirmar una alarma durante el control remoto analógico, véase «3.6.4.3. Confirmar las alarmas del
equipo». Para confirmar en control remoto digital, consulte la documentación externa «Programming ModBus &
SCPI».
Algunas alarmas de equipo se pueden configurar, el modo fuente y sumidero de forma independiente:
Corto
Largo
Descripción
OverVoltage
Activa una alarma si la tensión del terminal DC alcanza
OVP
Protection
el umbral definido. El terminal DC se apagará.
OverCurrent
Activa una alarma si la corriente en el terminal DC
OCP
Protection
alcanza el umbral definido. El terminal DC se apagará.
OverPower
Activa una alarma si la potencia de entrada o de salida
OPP
Protection
alcanza el umbral definido. El terminal DC se apagará.
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Alemania
Teléfono: +49 2162 / 3785-0
Fax: +49 2162 / 16230
Serie PSB 9000 3U
Example
Rango
Indicación
0 V...1.1*U
Nom
Display, interfaz
0 A...1.1*I
Nom
analógica y digital
0 W...1.1*P
Nom
www.elektroautomatik.de
ea1974@elektroautomatik.de
Página 64
