Diagrama esquemático
U,I
t1
t2
3.11.12
Función de tabla IU (tabla XY)
La función IU ofrece al usuario la posibilidad de fijar una corriente DC dependiente de la presencia de la tensión
en el terminal DC. La función se conduce por tabla con exactamente 4096 valores, distribuidos en un rango me-
dido completo de la tensión real en el rango de 0...125% de la corriente nominal. La tabla o bien se puede cargar
desde una memoria USB a través del puerto frontal USB o por control remoto (protocolo ModBus o SCPI). La
función se define como:
Función IU:
I = f(U)
Al cargar una tabla desde una memoria USB siempre deben usarse archivos de texto en for-
mato CSV (*.csv). Se comprueba la viabilidad en el momento de la carga (que los valores no
sean demasiado elevados, que el número de valores sea correcto) y se notifican los errores,
que de aparecer impedirían la carga de la tabla.
Solo se comprueba el tamaño y el número de los 4096 valores. Si todos los valores se van a
mostrar gráficamente, se creará una curva que podría incluir cambios de paso significativos en
la corriente. Esto podría acarrear dificultades para la carga o la fuente conectada si, p. ej., la me-
dición de tensión interna oscila ligeramente de forma que la corriente salte adelante y atrás algu-
nos valores en la tabla que, en el peor de los casos, podría estar entre 0 A y la corriente máxima.
3.11.12.1
Carga de las tablas IU desde la memoria USB
Las tablas de valores IU se pueden cargar desde un archivo mediante la
memoria USB estándar formateada como FAT32. Para poder cargar el
archivo, se deben cumplir las siguientes especificaciones:
• El nombre del archivo siempre comienza por IU (no distingue entre ma-
yúsculas o minúsculas)
• El archivo será un archivo de texto tipo Excel CSV (punto y coma de
separador) y solo contendrá una columna con exactamente 4096 valores
sin espacios.
• Los valores con decimales deben usar el separador de decimales que coincida con la selección en el ajuste
general «USB file separator format» que también define el separador de decimales entre punto y coma (en
EE. UU. la opción predeterminada será el punto)
• Ningún valor deberá exceder el valor nominal del equipo. P. ej., si dispone de un modelo de 120 V, ninguno de
esos 4096 valores debe ser superior a los 120 V (no son aplicables los límites de ajuste desde el panel frontal
del equipo).
• El/los archivo(s) deberá(n) colocarse dentro de una carpeta denominada HMI_FILES en el raíz de la memoria USB
Si no se cumplen estas condiciones, el equipo no aceptará el archivo y mostrará un mensaje de error. La memoria
USB puede contener múltiples archivos IU con distintos nombres y catalogarlos para la selección de uno solo.
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Alemania

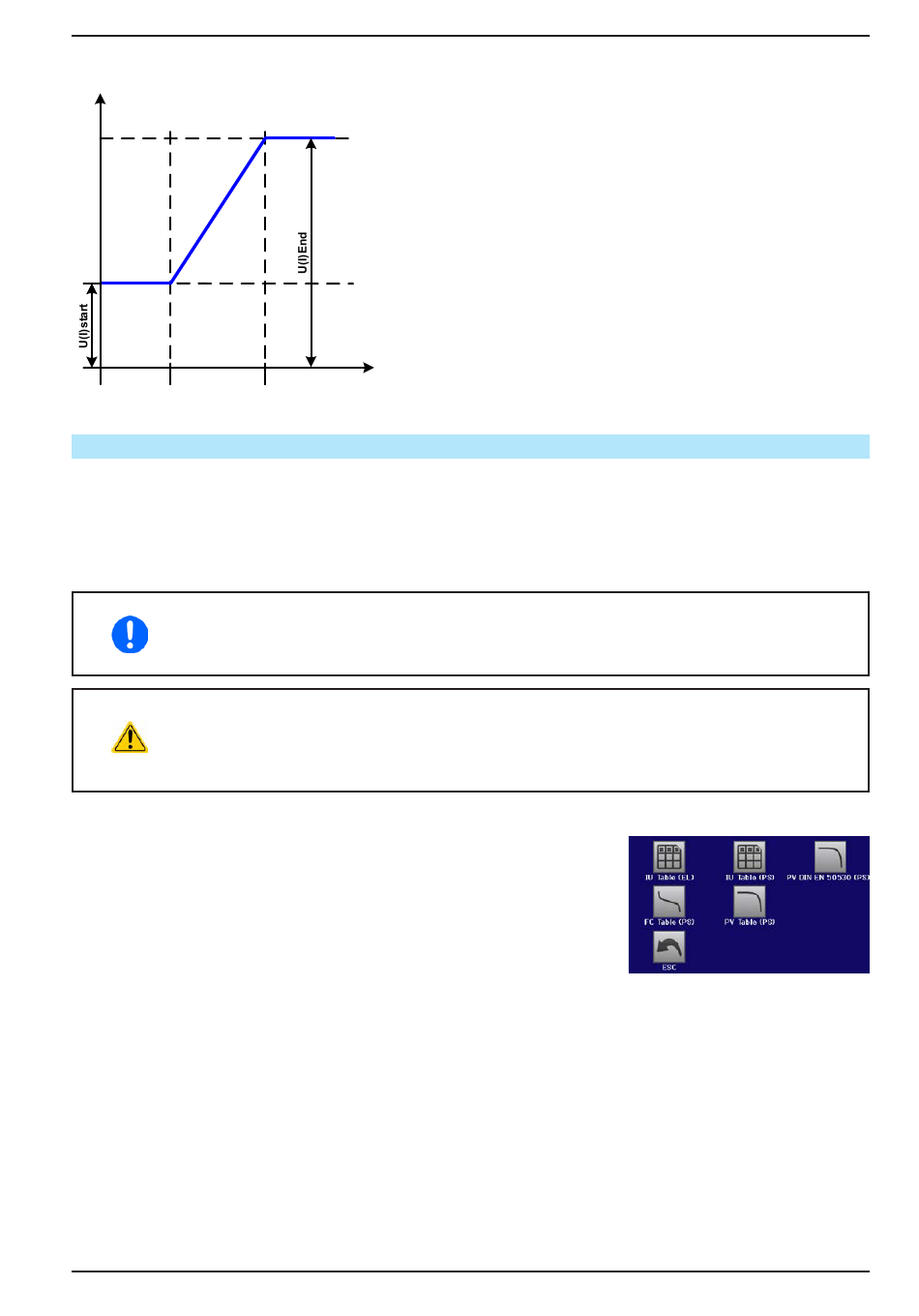

Aplicación y resultado:
Esta función genera una rampa de subida o de bajada entre los
valores iniciales y finales a lo largo del periodo de tiempo t2. El
periodo tiempo t1 crea un retardo antes del inicio de la rampa.
La función se ejecuta una vez y se detiene en el valor final. Para
conseguir una rampa que se repita, se debería haber usado la
función trapezoidal (véase 3.11.8).
Es importante tener en cuenta los valores estáticos de U e I que
definen los niveles iniciales al principio de la rampa. Se recomienda
igualar estos valores a los de Ustart/Istart, a menos que la carga en
el terminal DC, cuando esté en modo fuente, no deba recibir tensión
antes del inicio de la rampa o, si está en modo sumidero, la fuente
externa no deba estar cargada de corriente. En ese caso, el valor
estático debe ser cero.
t
Teléfono: +49 2162 / 3785-0
Fax: +49 2162 / 16230
Serie PSB 9000 3U
www.elektroautomatik.de
ea1974@elektroautomatik.de
Página 79
