► Como cargar un archivo de datos de la curva para MPP4
1.
Mientras que el terminal DC esté apagado, acceda a MENU, a Function Generator y a MPP Tracking.
2.
En la pantalla cambie a la pestaña MPP4. En la parte inferior aparecerá un botón etiquetado como Import/
Export. Púlselo.
3.
En la siguiente pantalla pulse en LOAD MPP4 voltage values from USB, tenga listo su memoria USB y siga
las instrucciones.
3.11.17.6
Guardar resultados desde modo MPP4 a memoria USB
Después de que se haya ejecutado completamente la función MPP4, los resultados se pueden guardar en una memoria
USB. El equipo siempre guardará las 100 series de datos que constan de los valores reales de tensión, corriente y
potencia pertenecientes a los puntos que se han ejecutado. No hay otra numeración. En caso de que la configuración
Start y End no sea 1 y 100, los resultados reales pueden filtrarse posteriormente desde el archivo. Los puntos que no
se hayan ajustado se establecen automáticamente a 0 V, por lo tanto, es muy importante ajustar el punto de inicio y
fin cuidadosamente porque con una configuración de tensión de 0 V una carga electrónica podría extraer su corriente
nominal. Eso es porque en este modo, la corriente y potencia siempre se configuran al máx.

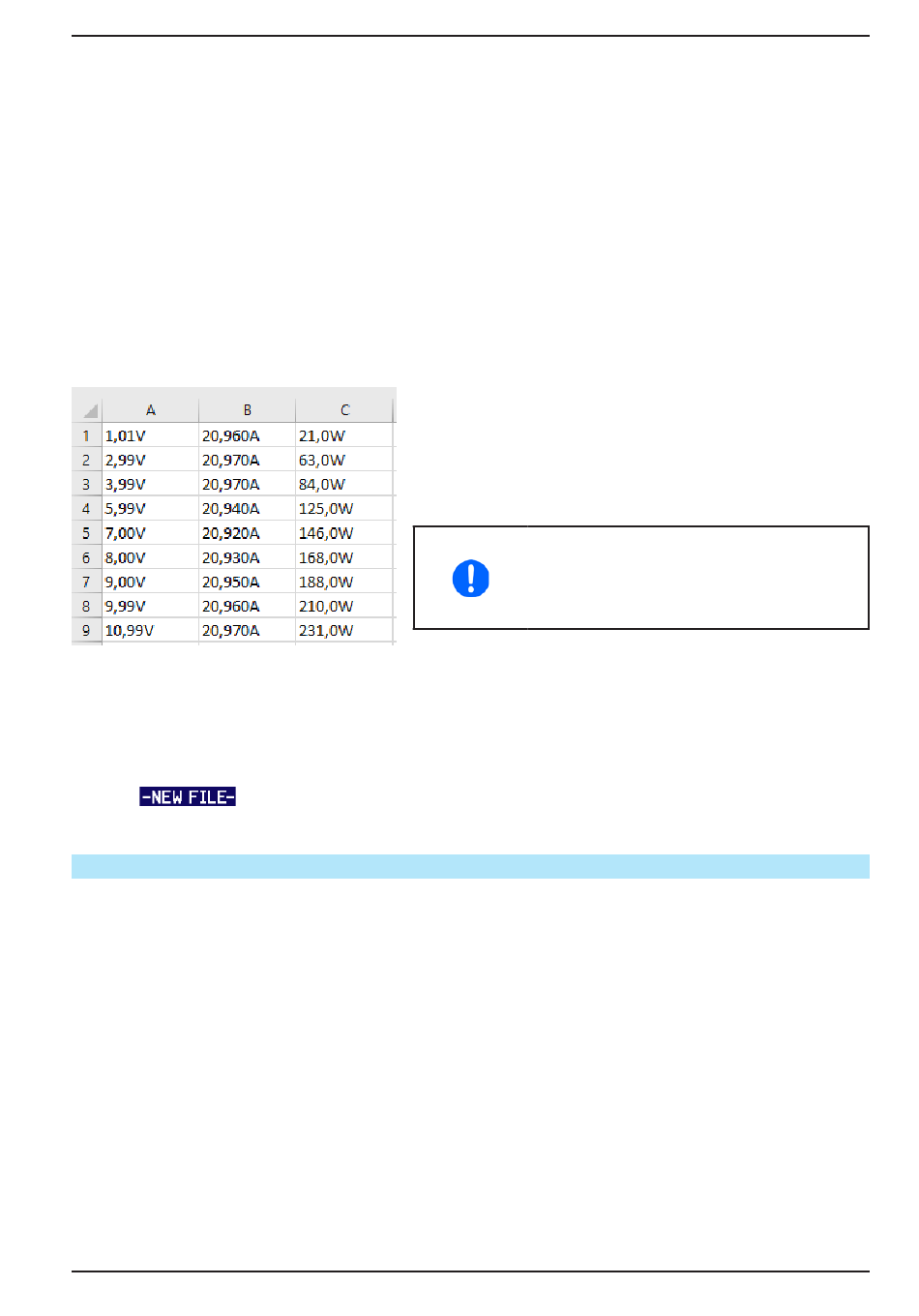

Formato del archivo de datos resultantes (para la convención de la nomenclatura véase sección 1.9.6.5):
► Como guardar un archivo de datos de la curva para MPP4
1.
Después de que la función haya sido ejecutada, se detendrá automáticamente. Pulse en el botón RETURN
para volver la pantalla de configuración MPP4.
2.
Pulse en el botón marcado como File Import/Export.
3.
En la siguiente pantalla pulse en SAVE MPP4 results to USB, tenga lista la memoria USB y siga las ins-
trucciones. Podrá elegir si sobreescribir cualquiera de los archivos mostrados o crear uno nuevo al pulsar
en
.
3.11.18
Control remoto para el generador de funciones
El generador de funciones puede controlarse en remoto pero la configuración y el control de las funciones con
comandos individuales es diferente desde el funcionamiento manual. La documentación externa «Programming
Guide ModBus & SCPI» en la memoria USB explica este método. En general se aplica lo siguiente:
• El generador de funciones no se controla directamente mediante la interfaz analógica; el único impacto a la
hora de ejecutar la función puede provenir si el pin REM-SB apaga el terminal DC, que detendrá la función, de
forma que continuará posteriormente con el pin REM-SB encendiendo de nuevo el terminal DC y siempre que
la función no se haya detenido de otra forma.
• El generador de funciones no está disponible si el modo R (resistencia) está activado.
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Alemania
Leyenda:
• Columna A: tensión real para puntos 1-100 (= U
• Columna B: corriente real para puntos 1-100 (= I
• Columna C: potencia real para puntos 1-100 (= P
• Filas 1-100: series de resultados de todos los puntos de curva
posibles
Teléfono: +49 2162 / 3785-0
Fax: +49 2162 / 16230
Serie PSB 9000 3U
Los valores en la tabla de ejemplo a la izquier-
da incluyen las unidades físicas. Si no se desea
eso, se puede apagar en el menú «General
settings» del equipo con el parámetro «USB
logging with units (V, A, W)».
www.elektroautomatik.de
ea1974@elektroautomatik.de
)
MPP
)
MPP
)
MPP
Página 94
