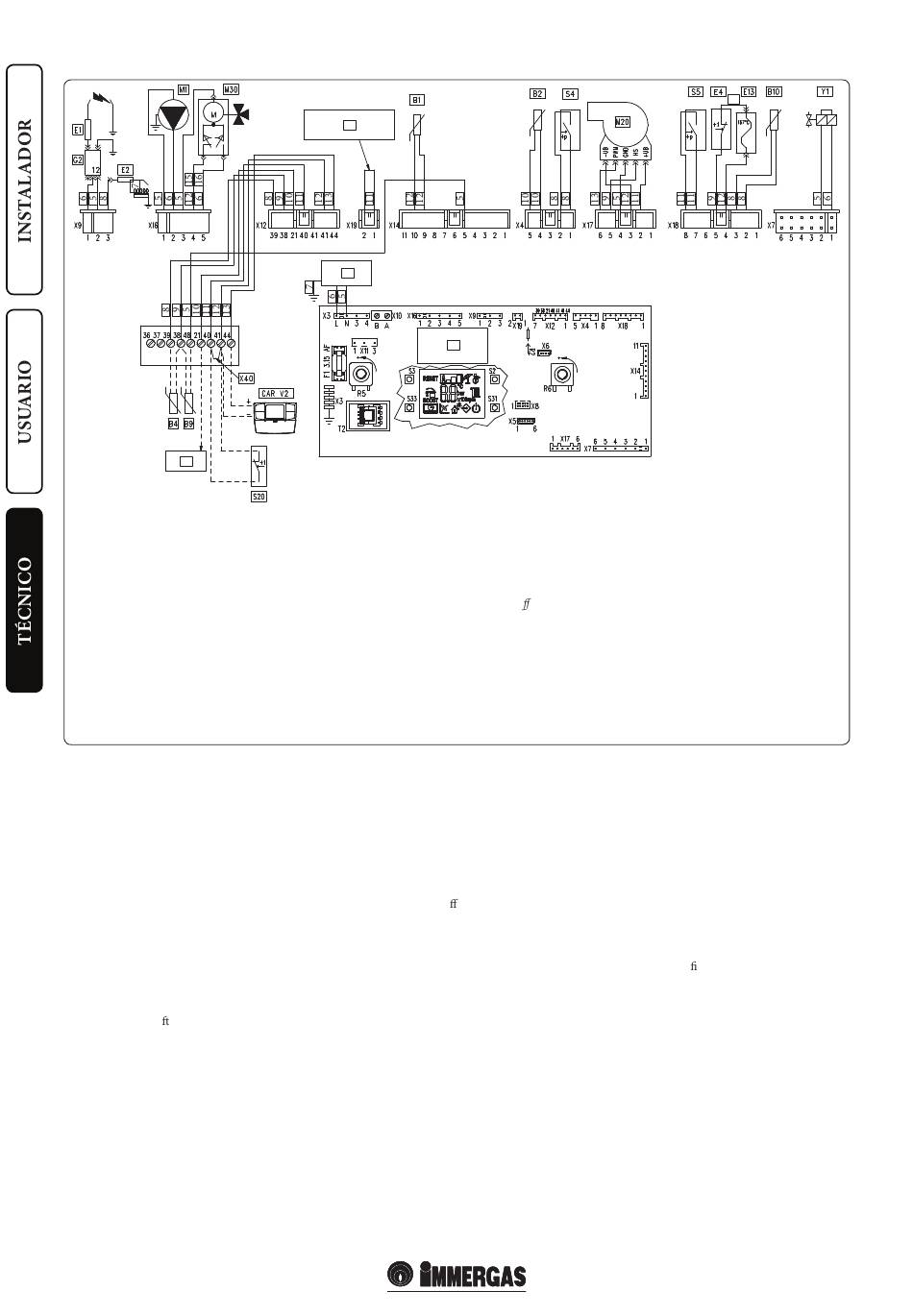

3.2 ESQUEMA ELÉCTRICO.
3
Leyenda:
B1 - Sonda ida
B2 - Sonda sanitaria
B4 - Sonda exterior (opcional)
B9 - Sonda entrada sanitaria (opcional)
B10 - Sonda humos
V2
- Mando amigo remoto
CAR
V2
(opcional)
E1 - Bujía de encendido
E2 - Bujía captación
E4 - Termostato de seguridad
E13 - Termofusible de seguridad del intercambiador
G2 - Encendedor
M1 - Circulador caldera
M20 - Ventilador
M30 - Válvula de tres vías (motorizada)
Comando Amigo Remoto: la caldera está prepa-
rada para la aplicación del Mando Amigo Remo-
to (CAR
V2
) el cual se debe conectar a los bornes
41 y 44 de la placa de bornes (puesta debajo de
la cámara estanca) respetando la polaridad y
eliminando el puente X40.
Termostato ambiente: la caldera está preparada
para la aplicación del Termostato Ambiente
(S20), el cual se debe conectar a los bornes 40 - 41
de la placa de bornes (puesta debajo de la cámara
estanca), eliminando el puente X40.
El conector X5 se puede utilizar para la conexión
de la tarjeta relé.
El conector X6 es para la conexión al ordenador.
El conector X8 se utiliza para las operaciones de
actualización de so ware.
3.3 PROBLEMAS POSIBLES Y SUS
CAUSAS.
Nota: el mantenimiento debe ser efectuado por
un técnico autorizado (por ejemplo el Servicio
de Asistencia Técnica Immergas).
- Olor a gas. Debido a pérdidas de las tuberías
en el circuito de gas. Es necesario controlar la
estanqueidad del circuito de transporte de gas.
- Bloqueos de encendido repetidos. Puede de-
berse a la ausencia de gas. Controle que haya
presión en la red y que la llave de entrada de
gas esté abierta. Regulación incorrecta de la
4
2
1
R5 - Trimmer temperatura sanitario
R6 - Trimmer temperatura calefacción
S2 - Selector funcionamiento
S3 - Pulsador reset bloqueo
S4 - Flusostato sanitario
S5 - Presostato calefacción
S20 - Termostato ambiente (accesorio)
S31 - Pulsador On / Stand-by / O
S33 - Pulsador info
T2 - Transformador de baja tensión
X40 - Puente termostato ambiente
Y1 - Válvula de gas
1 - Nota: La interfaz usuario se encuentra en el
lado de las soldaduras de la tarjeta de la caldera
2 - Alimentación 230 Vac 50Hz
válvula de gas, controle que la calibración de
la válvula de gas sea correcta.
- Combustión irregular o fenómenos de rumo-
rosidad. Pueden ser causados por: quemador
sucio, parámetros de combustión incorrectos,
terminal de aspiración-descarga instalado
incorrectamente. Limpie los componentes
indicados anteriormente, controle que la insta-
lación del terminal, la calibración de la válvula
del gas (calibrado O -Set) y el porcentaje de
CO
en los humos sean correctos.
2
- Actuaciones frecuentes del termostato de segu-
ridad por sobretemperatura. Puede deberse a
falta de agua en la caldera, a poca circulación de
agua en la instalación, o a que el circulador está
bloqueado. Controle con el manómetro que la
presión de la instalación se mantenga dentro
de los límites establecidos. Comprobar que los
grifos de los radiadores no estén todos cerrados
y que el circulador funcione correctamente.
- Sifón obstruido. Puede deberse a depósitos
de suciedad o productos de la combustión
en su interior. Controlar, mediante el tapón
de descarga del condensado, que no hayan
residuos de materiales que obstruyan el pasaje
del condensado.
- Intercambiador obstruido. Puede ser una
consecuencia de la obstrucción del sifón.
Controlar, mediante el tapón de descarga del
condensado, que no hayan residuos de mate-
riales que obstruyan el pasaje del condensado.
20 - ES
14
3 - Señal de estado
4 - Puente de conexión ter-
mostato de seguridad baja
temperatura
5 - Azul
6 - Marrón
7 - Amarillo/Verde
8 - Gris
9 - Blanco
10 - Verde
11 - Rojo
12 - Negro
13 - Naranja
14 - Violeta
15 - Sanitario
16 - Calefacción
- Ruidos debidos a la presencia de aire dentro
de la instalación. Comprobar que la caperuza
del purgador de aire se abra bien (Fig. 1-25).
Controle que la presión de la instalación y de la
precarga del vaso de expansión esté dentro de
los límites preestablecidos. El valor de precarga
del vaso de expansión debe ser igual a 1,0 bar,
y el valor de la presión de la instalación debe
estar entre 1 y 1,2 bar.
3.4 CONVERSIÓN DE LA CALDERA EN
CASO DE CAMBIO DE GAS.
Si el aparato debe ser adaptado para un gas
distinto al especi cado en la placa, es necesario
solicitar el kit con todo lo necesario para efectuar
la operación de conversión, la cual no requiere
demasiado tiempo.
La operación de adaptación a otro tipo de gas
debe ser realizada por un técnico autorizado
(por ejemplo el Servicio de Asistencia Técnica
Immergas).
Para cambiar de gas es necesario:
- cortar la tensión eléctrica del aparato;
- sustituir el inyector posicionado entre el tubo
del gas y el manguito de mezcla de aire y gas
(Part. 10 Fig. 1-25), asegurándose de quitar la
corriente del equipo durante esta operación;
3-2
