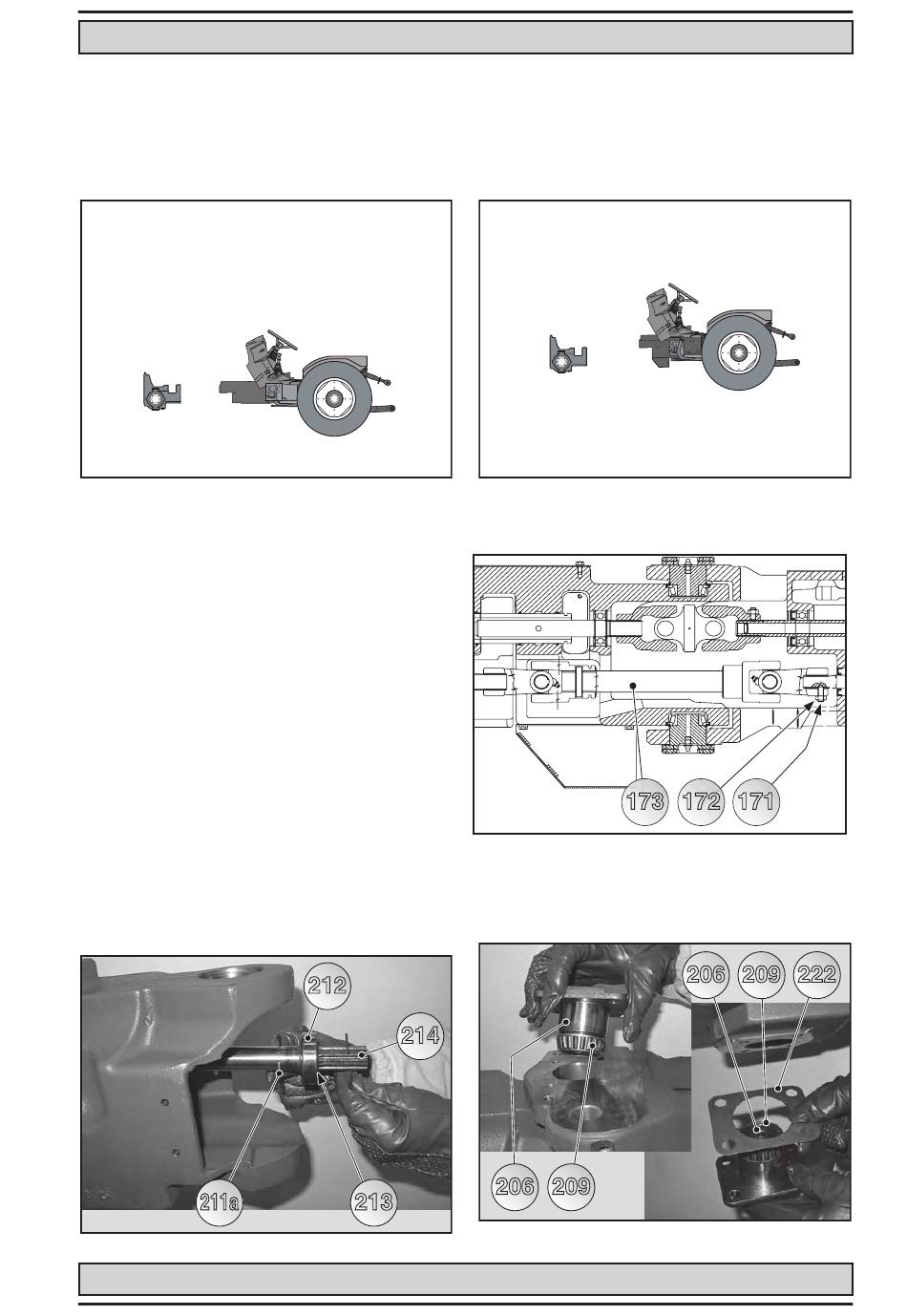

Pasquali SIENA K5.30 Manual De Reparaciones página 73

Ahora. es. preciso. seguir. un. procedimiento. que.
cambia.según.la.versión.de.tractor.
A.-.para tractores versión AR
.
B.-.para tractores versión RS
.
Versión.RS
A - Versión AR
. -.Desmontar.el.cardán.(173).del.piñón.cónico.
delantero.(194).(Fig.3.14.)
. -.Al. volver. a. montar. fijar. el. cardán. (173). en.
el.piñón.cónico.trasero.(156).enroscando.el.
perno.(171).y.el.bulón.(172),.utilizando.Locti-
te.243.(Fig.3.14)
. -.Desensamblar. la. articulación,. separando. la.
parte. delantera. de. la. trasera.. Para. desen-
samblar. la. articulación,. hay. que. efectuar.
atentamente.las.siguientes.operaciones:
. a.-.quitar.los.pernos.(206).y.los.
respectivos.componentes:.anillo.
de.estanqueidad.con.guardapolvo,.
cojinete.de.rodillos.cónicos.(209),.y.la.
arandela.de.ajuste.(222)(fig.3.16);
. b.-.quitar.el.anillo.seeger.(211b).
y.extraer.el.eje.(214).junto.con.el.
cojinete.(212).y.el.anillo.seeger.(213)
(fig.3.15);
. -.Pasar.luego.el.punto.C."Desmontaje.del.tren.
delantero".
211a
Fig. 3.12
212
214
213
Fig. 3.15
TREN DELANTERO
Versión.AR
173
206 209
Fig. 3.13
172 171
Fig..3.14
206 209 222
Fig. 3.16
3-17
