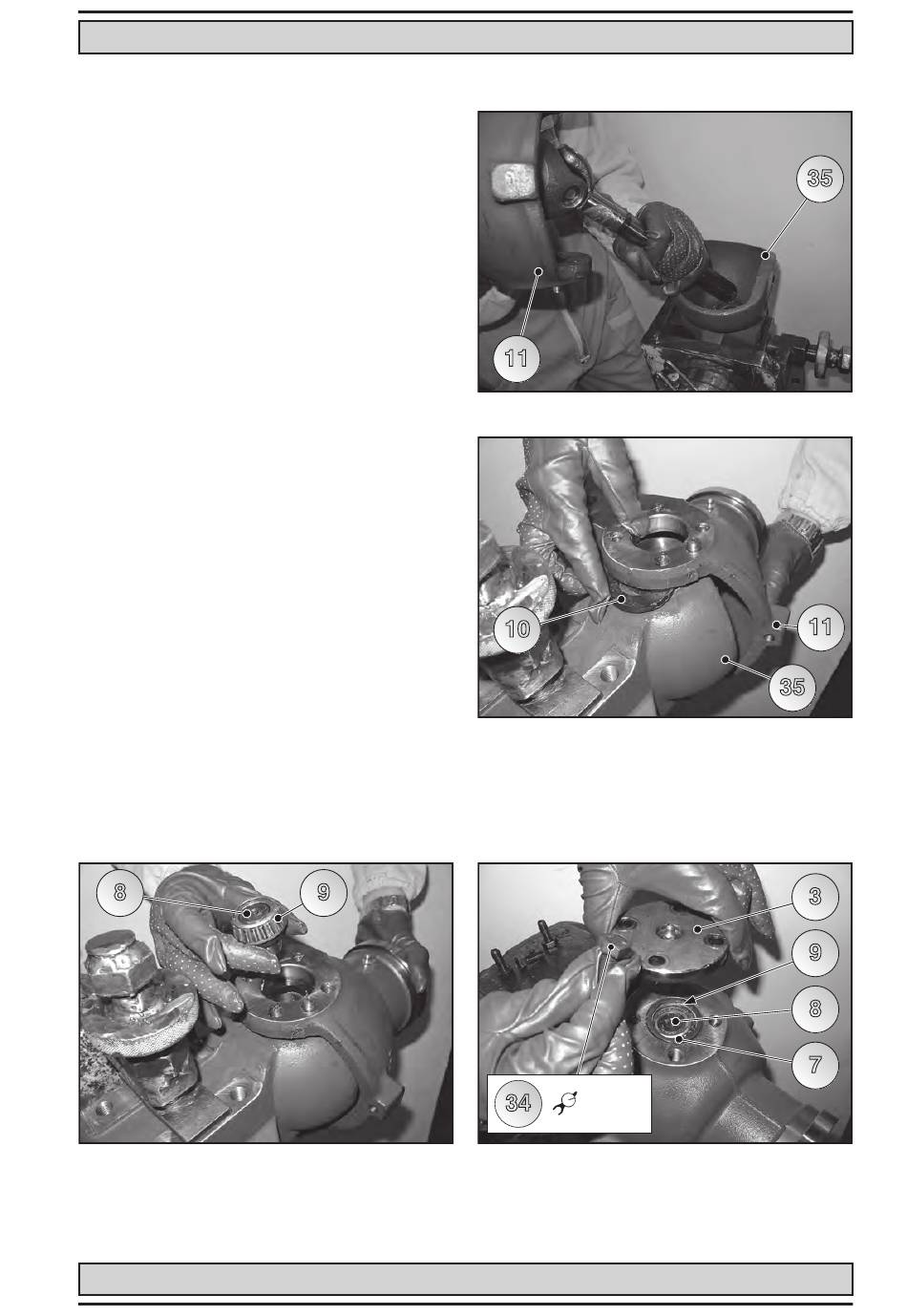

Pasquali SIENA K5.30 Manual De Reparaciones página 89

. -. Introducir. en. el. cubo. (35). el. casquillo. (37). y. el.
retén.de.aceite.con.guardapolvo.(36)(Fig.3.45).
. -. Introducir. la. articulación. completa. (11). en. el.
cubo.ya.preparado.(35)(Fig.3.47).
. -. Poner. las. arandelas. de. ajuste. (10). debajo. de.
los.respectivos.agujeros,.entre.el.cubo.(35).y.la.
articulación.(11)(Fig.3.48).
. -. Engrasar. el. agujero. y. montar. los. pernos.
articulación. (8). acoplados. con. los. cojinetes. de.
rodillos.cónicos.(9)(fig.3.49).
. . Engrasar.los.pernos.antes.de.montarlos.
. -. Introducir.en.los.pernos.de.la.articulación.(8),.el.
semianillo.del.cojinete.(9)(Fig.3.50).
. . Poner.las.arandelas.de.ajuste.(7).en.los.pernos.
(8)(Fig.3.50).siguiendo.la.siguiente.indicación:
-.dos arandelas de ajuste de 3 y 6
.
mm.en.los.pernos.superiores;
-.una arandela de ajuste de 3 mm.en.
.
los.pernos.inferiores.
. . Enroscar. las. placas. (3). en. las. articulaciones,.
bloqueando.así.los.pernos..Los.tornillos.(34).de.
las.placas.se.ajustarán.con.un.par.de.apriete.de.
8 Kg/m.(80.n/m)(Fig.3.50).
8 9
Fig. 3.49
TREN DELANTERO
11
10
34
8 Kgm
35
Fig. 3.47
11
35
Fig. 3.48
3
9
8
7
Fig. 3.50
3-33
