5.3 Caja central tren delantero

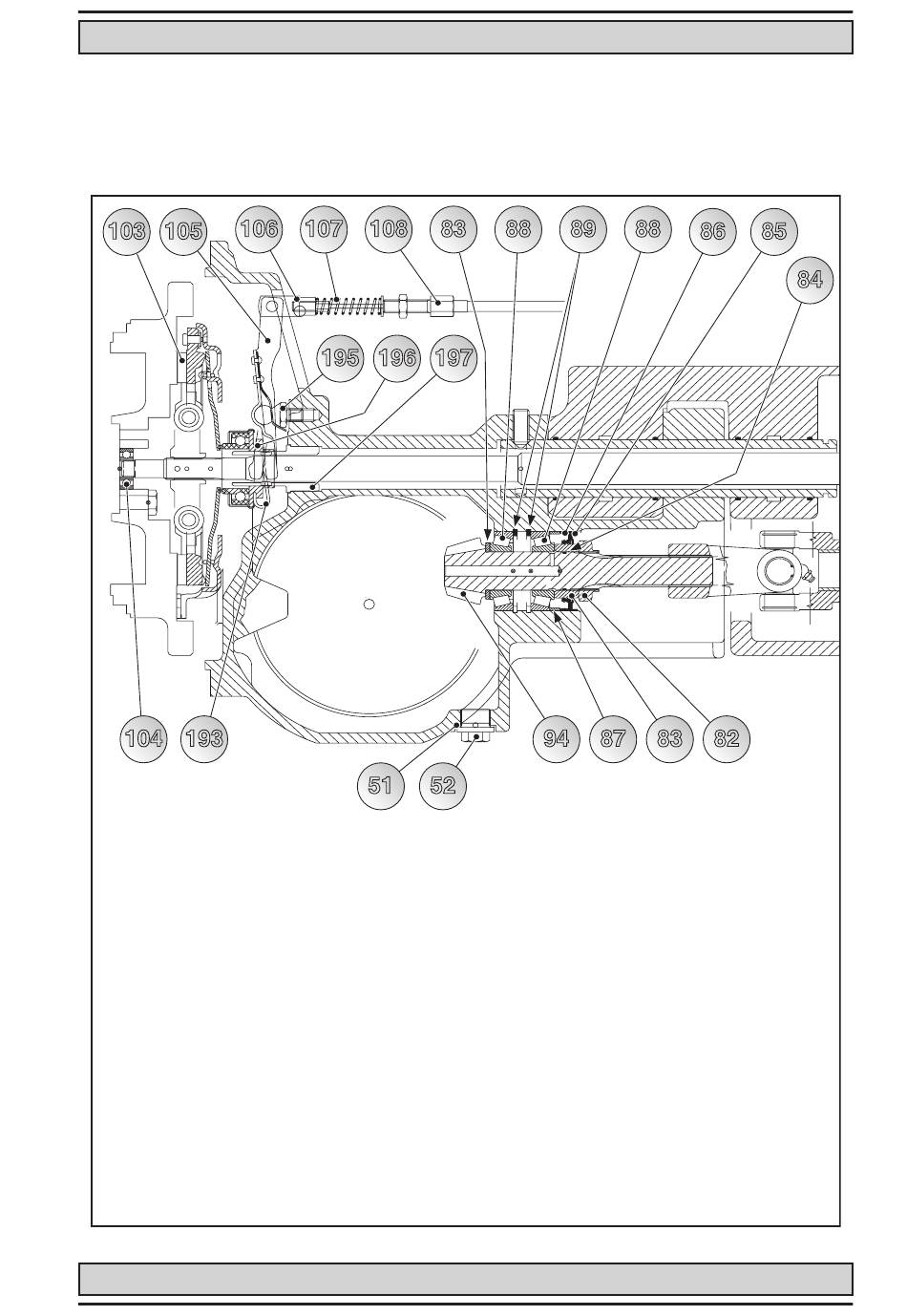

5.3.1 Dibujo de despiece y principales componentes
106
103 105
104 193
Principales componentes
. 82.-.Tuerca
. 83.-.Distanciador
. 84.-.Junta.tórica
85.-.Retén.aceite
.
86.-.Anillo.guardapolvo
.
87.-.Distanciador
.
. 88.-.Cojinete
. 89.-.Anillo.seeger
90.-.Distanciador
.
94.-.Piñón.cónico.delantero
.
107 108 83
195 196 197
51 52
TREN DELANTERO
88 89 88
94 87 83
. 103.-.Disco.caja.de.cambios
. 104.-.Cojinete.de.bolas
. 105.-.Soporte
106.-.Gancho
.
107.-.Resorte
.
108.-.Tuerca.de.ajuste
.
. 193.-.Gancho
. 195.-.Perno.del.soporte
196.-.Cojinete.de.empuje
.
197.-.Manguito
.
86 85
84
82
Fig. 3.55
3-35
