Visonic MCT-201 Instrucciones De Instalación

MCT-201, MCT-201 WP
Transmisores Colgantes PowerCode
1. INTRODUCCION

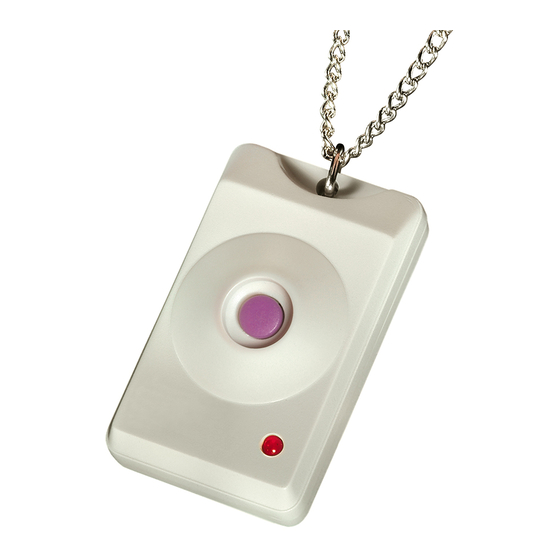

El MCT-201 es un transmisor UHF colgante en miniatura,
diseñado para el uso en avanzados sistemas de control remoto
y de alarma de alta seguridad. Si es resistente al agua, la
denominación de referencia del transmisor es MCT-201WP. La
transmisión se realiza apretando el botón situado en el centro de
la unidad. Cuando se activa, cada transmisor envía un código de
identificación de 24 bits y un código de alarma, identificable por
receptores inalámbricos compatibles de la familia MCR. Cada
código de transmisor es seleccionado aleatoriamente en fábrica
en un rango de 16 millones de posibles combinaciones. El código
es por tanto único y virtualmente imposible de reproducir.
La alimentación de operación se obtiene de una pila alcalina
interna de 12 voltios. Un LED luce durante la transmisión,
indicando la condición de la pila (si luce indica que el voltaje de
la pila excede de 8 Voltios). Si el LED no luce durante la
transmisión, la pila debe ser sustituida inmediatamente.
Además, un transmisor con pila baja enviará automáticamente
un código de pila baja en cada transmisión.
2. ESPECIFICACIONES
Frecuencia (MHz): 315, 433.92, MHz u otras frecuencias de
acuerdo a los requerimientos locales.
Codificación: Palabra digital de 24 bits, sobre 16 millones de
combinaciones.
Duración de transmisión: El tiempo que el botón es
presionado.
Alimentación: Pila alcalina de 12 voltios (Duracell MN-21,
Golden Power GP-23A, o equivalente).
Atención: Las características del Transmisor se pueden ver
afectadas por la condición de la pila.
3. INSTALACION
3.1 Instalación de la pila
A. Para abrir la unidad, vea la Figura 2. Inserte la hoja de un
destornillador en la ranura en la parte inferior de la unidad.
Presione la hoja hacia dentro, aplicando una presión
moderada, y mientras presiona, gire el mango ligeramente
hacia abajo hasta que las tapas se separen parcialmente.
¡Advertencia! No intente abrir la unidad introduciendo un
destornillador en otros lugares que no sean la ranura. Esto
puede dañar al transmisor.
B. Separe suavemente las tapas delantera y trasera con sus
dedos.
MIENTRAS PRESIONA
1
PERSIONE EL
DESTORNILLADOR
SOBRE LA RANURA
Figura 2. Abriendo la unidad
DS2261
2
BAJE EL MANGO
Se diseñan receptores compatibles para identificar este código y
hacer funcionar dispositivos de alerta visual o audible.
INDICADOR
LED
PILA
ALCALINA DE
12V(Duracell
MN-21 o Golden
Power GP-23A)
Todas la unidades MCT-201 se suministran con una cadena
instalada, para colgarlo del cuello como un transmisor colgante.
Un llavero se incluye también en el paquete, para su uso en lugar
de la cadena.
Dimensiones:.
MCT-201: 32 x 53 x 17 mm.
MCT-201WP: 40 x 61 x 18 mm.
Peso: 22 g.
Temperatura de Funcionamiento: De 0° a 49°C.
Color: Blanco.
Cumplimiento con Normas: Cumple FCC Parte 15, MPT1340
y Directiva 1999/5/EC
Este dispositivo cumple con los requerimientos esenciales y
provisiones de la Directiva 1999/5/EC del Parlamento Europeo y
del Consejo del 9 de Marzo de 1999 de equipo terminal de radio y
telecomunicaciones.
C. Inserte la pila alcalina de 12 voltios (Duracell MN-21 o Golden
Power GP-23A o equivalente) en el receptáculo de la pila, de
modo que el (+) y el (–) de la pila estén en la misma dirección
que las marcas situadas sobre la tapa trasera de la unidad
(cerca del receptáculo de la pila). Compruebe que la pila se
mantiene de forma segura por los clips del receptáculo.
D. Presione suavemente el pulsador de botón y verifique que el
LED luce, indicando la buena condición de la pila.
3.2 Cerrando la Unidad
Encaje las lengüetas de la parte superior de la tapa trasera con
las hendiduras superiores de la tapa delantera. Presione
suavemente la parte inferior de ambas tapas, hasta que se
cierren de golpe.
3.3 Versión Resistente al agua (
El MCT-201WP es una versión resistente al agua del transmisor
MCT-201. Las unidades resistentes al agua son enviadas
3
completamente montadas pero no cerradas, para permitir la
instalación de la pila antes del sellado final. La unidad se hace
resistente al agua cuando sus 2 mitades son unidas y
aseguradas con 4 tornillos.
Instrucciones de Instalación
MCT 201 PULSADOR
DE BOTON
ALOJAMIENTO DEL
PULSADOR DE
BOTON
Figura 1. MCT-201
MCT-201 WP)
1
