Visonic MCT-241 Guia Del Usuario

MCT-241
Transmisor colgante
1. INTRODUCCION
El MCT-241 es un transmisor UHF personal PowerCode en
miniatura controlado por microprocesador. Está diseñado para
transmitir la señal de alerta codificada en situaciones de socorro
o en otras situaciones de emergencia. El transmisor es
impermeable y conveniente para usar en una ducha.

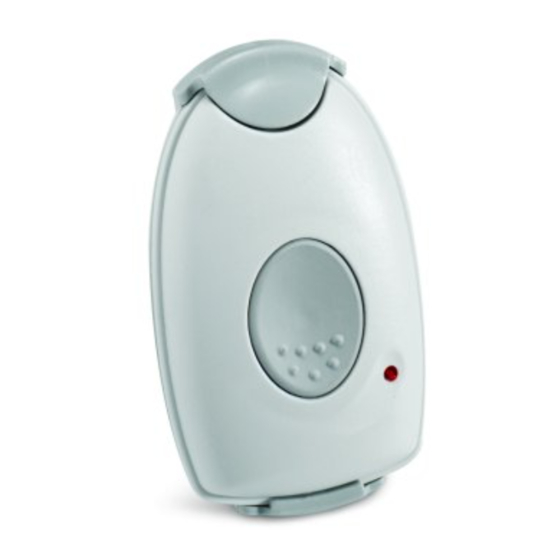

El transmisor es activado presionando el botón ovalado situado
en el centro de la unidad (véase figura 1). Un temporizador
incorporado determina el tiempo de la transmisión a 3 segundos,
incluso si el usuario mantiene el botón de transmisión presionado
durante más o menos tiempo que el establecido.
Cuando es accionado, el transmisor envía un código de alarma
digital de 24 bits único, seleccionado aleatoriamente, y
programado en fábrica. Este código se selecciona a partir de 16
millones de códigos posibles y es por tanto único y virtualmente
imposible de reproducir.
La alimentación de funcionamiento se obtiene de una pila interna
de litio de 3V. Un LED rojo (véase figura 1) se enciende
constantemente durante la transmisión, asegurando e indicando al
usuario que la condición de la pila es buena. Si el LED parpadea
cada vez que se activa el transmisor, indica que el voltaje de la pila
es bajo y se debe sustituir cuanto antes.
La caja del transmisor es sellada (sin tornillos) para permitir la
característica impermeable. Por lo tanto, el reemplazo de la pila
se puede hacer solamente en fábrica.
Si se activa el transmisor cuando el voltaje de la pila es bajo, se
transmite un código de alarma de 'batería baja'. Si el transmisor
no se activa por un período largo, la pila se autocomprueba cada
12 horas. Después de tres estados consecutivos de "batería
baja", se transmite un código de alarma de supervisión de
"batería baja".
El transmisor se suministra con dos accesorios: un colgante
(para ser usado alrededor del cuello - véase figura 2) y un clip
(para ser unido al cinturón o al bolsillo de la camisa del usuario -
véase figura 3)
El colgante incluye un mecanismo de soltura de seguridad
incorporado. Este colgante nunca debe ser sustituído por otro
que no incluya la soltura de seguridad.
2.
ESPECIFICACIONES
Frecuencia (MHz): 868.95,
requerimientos locales.
Frecuencia de Tolerancia: ± 120 kHz
Anchura de Banda del Canal: 500 kHz
Energía de Salida del Transmisor: <10 dBm
Modulación: A.S.K (introducción de datos ON - OFF)
Codificación: palabra digital de 24 bits, programada en fábrica
Duración de la Transmisión: 3 segundos (incluso si el usuario
mantiene el botón de transmisión presionado durante más o
menos tiempo).
Alimentación: Pila de litio de 3 V tipo CR-2
Vida útil de la pila: Hasta 7 años, basados en una transmisión
por día.
Indicación e informe del estado de la pila:
A. Pila buena - el LED se enciende constantemente durante la
transmisión.
B. Pila baja - cuando se presiona el botón de transmisión, se
envía un código de
parpadea.
DS2276U
315, 433 u otros
alarma de "batería baja", y el LED
Transmisor MCT-241
Botón de
transmisión
Clip
*
Un sistema de alarma con el receptor o el interfaz de PowerCodeTM
(como POWERMAX, MCR-308, EXP-1600W, etc.), en los cuales el
módulo receptor RFR-4 está instalado.
Figura 2 - MCT-241 con colgante
según
C. Autocomprobación de la pila e informe: cada 12 horas y si
se detectan 3 estados consecutivos de "baja batería", se
transmite una alarma de "batería baja".
Temperatura de Funcionamiento: De 0° a 50°C
Dimensiones (Al x An x Pr):
Con clip: 73 x 41 x 30 mm
Sin clip: 67 x 41 x 21 mm
Peso: 35 g (con clip), 30 g (sin clip)
Color: Gris
Conformidad con estándares: ETS 300 683, EN300220
Este dispositivo cumple los requisitos esenciales y provisiones
de la Directiva 1999/5/EC del Parlamento Europeo y del
Consejo del 9 de Marzo de 1999 de equipos de radio y
telecomunicaciones
Guía del Usuario
Parte delantera
LED
(no cubra con la
mano durante la
transmisión)
Figura 1 - Usando el MCT-241
Agujero del
Colgante
colgante
Lado trasero
del transmisor
Clip
Figura 3 – Clip de Sujección
.
SISTEMA
DE ALARMA (*)
Mecanismo de
soltura segura
