Visonic MCT-211 Guia Del Usuario

MCT-211
Transmisor Impermeable de Pulsera PowerCode
1. INTRODUCCION
El MCT-211 es un transmisor de pulsera impermeable en
miniatura diseñado para ser utilizado con avanzados sistemas de
alarma de alta seguridad y control remoto. La transmisión es
iniciada presionando el pulsador que se encuentra en el centro
de la unidad. Al ser activado, el transmisor envía un código de
identificación digital y un código de alarma de 24 bits, ambos
identificables por receptores de tipo PowerCode compatibles. El
código de identificación digital, asignado a cada transmisor, es
seleccionado en fábrica entre 16 millones de combinaciones
posibles, y es, por lo tanto, único y prácticamente irreproducible.
Todas las unidades MCT-211 son suministradas con una correa
de muñeca, para usar como cualquier reloj de pulsera. La
energía para su funcionamiento es obtenida de una pila plana de
litio, de 3 voltios que puede durar hasta 10 años.
2. ESPECIFICACIONES
Frecuencia (MHz): 433.92, 868.95 u otras frecuencias de
acuerdo con los requerimientos locales.
Modulación: ASK
Identificación Digital del Transmisor: Palabra digital de 24 bits,
más de 16 millones de combinaciones posibles, modulación de
ancho de pulso.
Extensión Total del Mensaje: 36 bits
Duración Mínima de Transmisión: 2 segundos
Suministro de Corriente: Pila de litio de 3 voltios (de tipo CR-
2025 Sanyo o equivalente).
Capacidad de Pila Nominal: 150 mAh
Expectativa de Vida de la Pila: 3 años (de uso típico)
Supervisión de la Batería:
Pila cargada- El LED permanece encendido.
Pila descargada - El LED no luce (en las versiones de 315 y
433 MHz) bajo activación
- El LED parpadea (en la versión de 868 MHz)
bajo activación.
3. PRUEBA Y MANTENIMIENTO
3.1 Prueba de una Nueva Unidad
Como el MCT-211 es suministrado con la pila ya instalada, la
unidad está prácticamente preparada para ser probada.
A. "Muestre" al receptor elegido el código de identificación digital
del transmisor probado, siguiendo las instrucciones del
manual de instalación de dicho receptor.
B. Sitúese a 3 metros de distancia del receptor y apriete el
pulsador de transmisión del MCT-211. Asegúrese de que el
LED transmisor se enciende, indicando que la pila está en
buenas condiciones.
Nota: El LED permanecerá encendido siempre durante 2
segundos, incluso si el pulsador fue apretado por menos
tiempo.
C. Cerciórese de que el LED del receptor se enciende, y
asegúrese de que el receptor responde como ha sido
programado.
D. Pruebe el transmisor en diferentes lugares dentro del área a
cubrir por el receptor, así podrá determinar los "puntos
muertos" donde la transmisión es imposible porque es
bloqueada por paredes o grandes objetos, o afectada por los
materiales de la estructura.
Nota: Si los puntos muertos o zonas marginales son un
problema, mejore la recepción reubicando el receptor.
DS2451U
Durante la transmisión, un LED se enciende, indicando que el
voltaje de la pila excede los 2,4 voltios aproximadamente. Si el
LED no luce (en las versiones de 315 y 433 MHz) o parpadea (en
la versión de 868 MHz) durante la transmisión, la pila deberá ser
reemplazada inmediatamente.
Además, un transmisor cuya pila
se haya descargada, añadirá
automáticamente un código de
"pila baja" al mensaje digital
enviado. Los receptores
compatibles están diseñados para
identificar este código y disparan
algún tipo de alerta: sonora, visual
o de otro tipo.
Nota: Si la transmisión es todavía posible a pesar del voltaje de la
pila, el MCT-211 enviará una señal codificada de "pila baja" al
receptor.
Temperatura de Funcionamiento: De 0°C a 50°C.
Dimensiones: Ø 35 milímetros.
Peso: 25 gramos.
Color: Negro (botón púrpura)
ADVERTENCIA: Cambios o modificaciones efectuadas sobre la
unidad y que no hayan sido expresamente autorizados por la parte
responsable de su funcionamiento
requerimientos de la ley, podrían dar lugar a la anulación del
derecho de uso del equipo.
Este dispositivo cumple con los requerimientos esenciales y las
provisiones de la Directiva 1999/5/CE del Parlamento Europeo y
del Consejo de 9 de marzo de 1999 sobre equipos terminales de
radio y telecomunicaciones.
3.2 Cambio de Pila
La pila original suministrada con el transmisor tiene una vida de 3
años (cuando se realiza una transmisión por día).
Por lo tanto el reemplazo de la pila será necesario muy
raramente. Para el reemplazo de la pila proceda de acuerdo a
los párrafos 3.3, 3.4 y 3.5.
3.3 Cómo Abrir la Tapa
A. Ponga el transmisor boca
abajo.
B. Afloje y retire los 4 tornillos
tal y como se muestra en la
Figura 2. Cuide de no
perder los tornillos.
C. Dé la vuelta al transmisor.
Agarre la base con una
mano y destape la tapa con
la otra.
D. Cerciórese de que el aro de goma que sirve de aislante se
encuentre correctamente colocado alrededor del borde de la
base. Si se desprendiese, guárdelo hasta el final para ponerlo
en su lugar antes de cerrar la caja con los tornillos.
Nota: Los pivotes de la correa están ajustados a ranuras en los
lados de la base. Si "acuesta" la base sobre la mesa, los pivotes
y las dos secciones de la correa permanecerán en su lugar.
Guía del Usuario

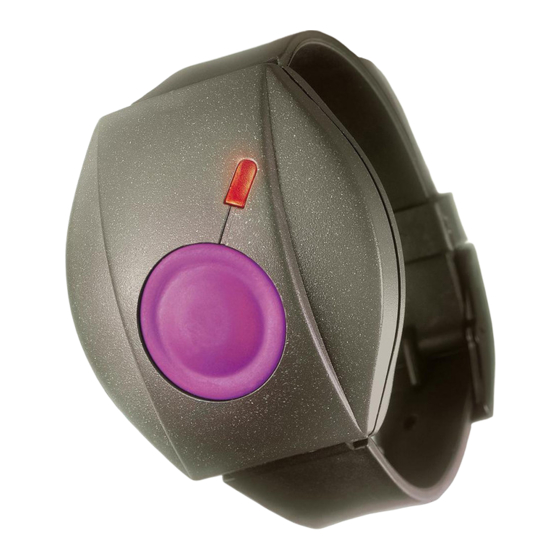

PULSADOR DE LED
TRANSMISSIÓN TRANSMISOR
Figura 1
MCT-211 - Vista General
de acuerdo con
TORNILLOS
Figura 2. Cómo Abrir la Tapa
los
