Dräger Zeus Infinity Empowered Instrucciones De Uso página 227

Conectar el cable MULTIMED 5/6
C
D
B Cable MULTIMED
C Bloque ESU para protección contra
interferencias de cirugía de alta frecuencia
D Cable de ECG (3, 5 ó 6 derivaciones) para
conectar a los electrodos aplicados al paciente
E Conector hembra para el cable de temperatura
Es posible conectar dos sensores de
temperatura mediante un cable en Y.
F Conector hembra para el cable de SpO

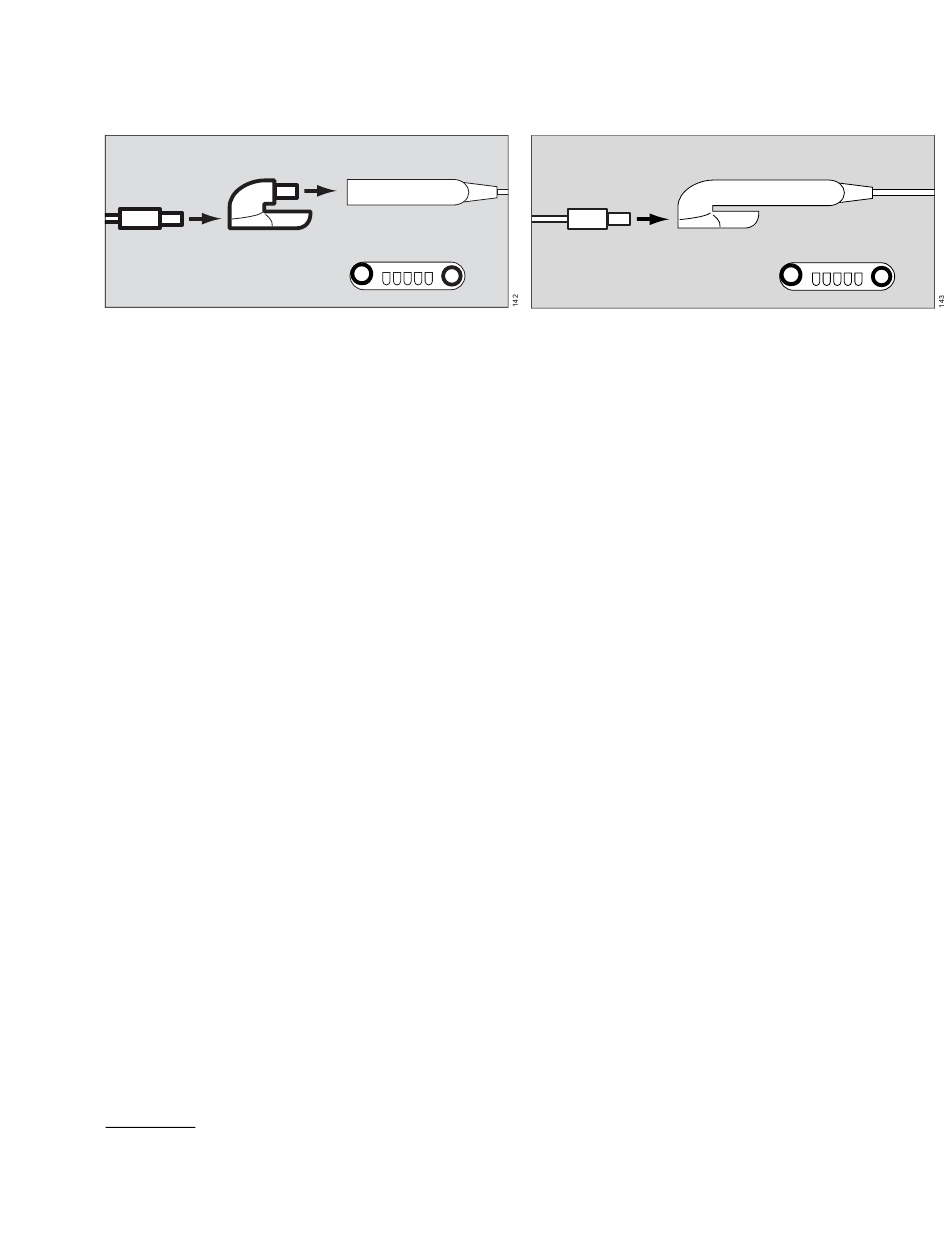

1 Conectar un juego de cables estándar blanco
de ECG (D) en el bloque ESU (C). Si se utiliza
un cable MULTIMED 5, dejar la conexión V+
libre.
2 Conectar el bloque ESU (C) al cable
MULTIMED (B).
Están disponibles bloques ESU de 5 y 6 polos.
3 Deben cubrirse todas las entradas de
electrodos.
Utilizar el bloque ESU exclusivamente durante la
cirugía de alta frecuencia.
* opcional sólo en la medición sin SmartPod SpO
Instrucciones de uso Zeus Infinity Empowered SW 2.n
B
F E
*
2
2
Conectar el cable MULTIMED PLUS OR
H
G Cable MULTIMED PLUS OR con bloque ESU
integrado
H Cable de ECG (3, 5 ó 6 derivaciones) para
conectar a los electrodos aplicados al paciente
I Conector hembra para el cable de temperatura
Es posible conectar dos sensores de
temperatura mediante un cable en Y.
J Conector hembra para el cable de SpO
 Conectar un juego de cables estándar blanco
de ECG (D) en el pod MULTIMED PLUS OR
(C).
Monitorización
G
J I
*
2
227
