Indicaciones para la planificación

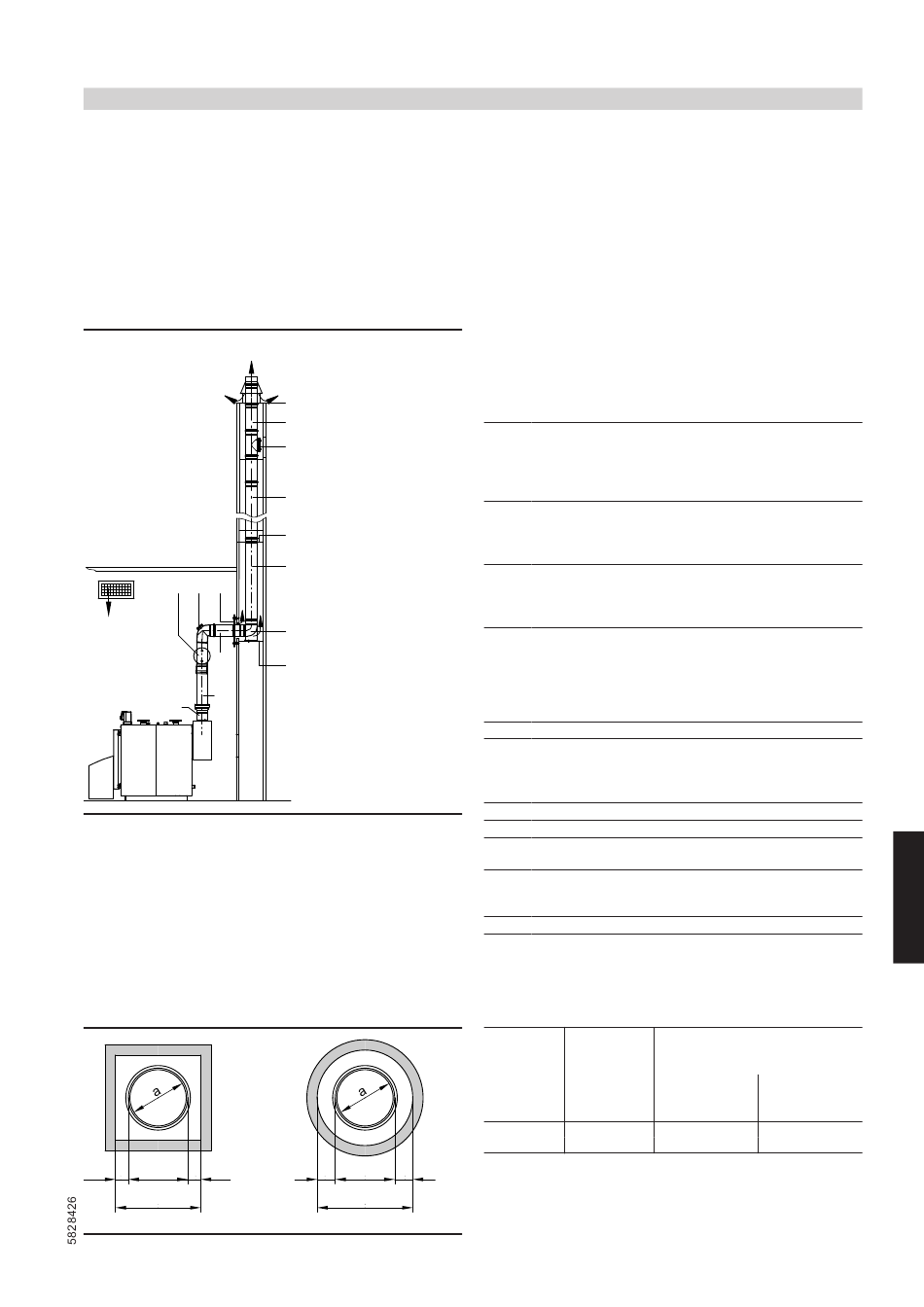

Funcionamiento atmosférico con Vitoradial 300-T
Para funcionamiento atmosférico con Vitoradial 300-T se requiere
un tubo de salida de humos entre la caldera de condensación y el
conducto de ventilación, así como hacia la conducción de gases
quemados a través del conducto de ventilación (tipo B
TRGI 2008, punto 2.3.2).
Para el paso a través de conductos de ventilación longitudinal
o canaletas que cumplan los requisitos para las chimeneas
domésticas establecidos en la norma DIN 18160-1 o que pre-
senten una duración de resistencia ignífuga de 90 min (F90/
L90).
B
A
4 6 5
D
B
3
1
C
A Ventilación trasera
B Humos
C Abertura de inspección
D Entrada de aire/abertura de entrada de aire
Distancia mínima para la ventilación trasera entre la sección
transversal interior del conducto de ventilación y la medida de
manguito
20 b 20
c
Caldera a gasóleo/gas
(continuación)
según
23
2
3
4
3
2
3
2
2
30 b 30
d
Tamaño de sistema del tubo de salida de humos Ø 150 y 200 mm.
Para la conexión a la Vitoradial debe incluirse en el pedido una
pieza de conexión de la caldera.
Para tamaños de sistema con un diámetro de 150, 200 y
250 mm
1 Pieza de conexión de la caldera
con junta FPM/FKM
Embocadura de tubo
Para el soporte de ampliación de la sección transversal de
7 200 mm a 7 250 mm (debe incluirse en lugar de la pie-
za de conexión de la caldera) "sin junta"
Juego de juntas FPM/FKM
La junta montada debe sustituirse.
– Juego de 2 unidades
– Juego de 5 unidades
– Juego de 10 unidades
Juego de juntas de silicona para el funcionamiento con
gasóleo, 5 unidades (solo con tamaño de sistema de 250
mm)
Debe sustituirse la junta montada.
Juego de juntas de EPDM (FPM) para el funcionamiento
con gas, 5 unidades (solo con tamaño de sistema de 250
mm)
Debe sustituirse la junta montada.
Elemento básico de chimenea
2
Compuesto por:
– Arco de apoyo
– Riel de apoyo
– Cubierta del conducto de ventilación
– Soporte separador (3 unidades)
Soportes separadores (3 unidades)
3 Tubo de salida de humos
Longitud: 2 m
Longitud: 1 m
Longitud: 0,5 m
Pieza de inspección, recta
4
Placa de ventilación
5
Codo
87° o 2 x 45°
Codo (para el uso en conductos de ventilación no rectilí-
neos)
2 x 30° o 2 x 15°
Codo de inspección (87º)
6
Tamaño de Dimensión
sistema exterior
(Ø mm)
a b
150 184
200 227
Dimensiones interiores mínimas
del conducto de ventilación
(mm)
c d
Cuadrado Redonda
mm Ø mm
224 x 224 244
267 x 267 287
