Regulaciones

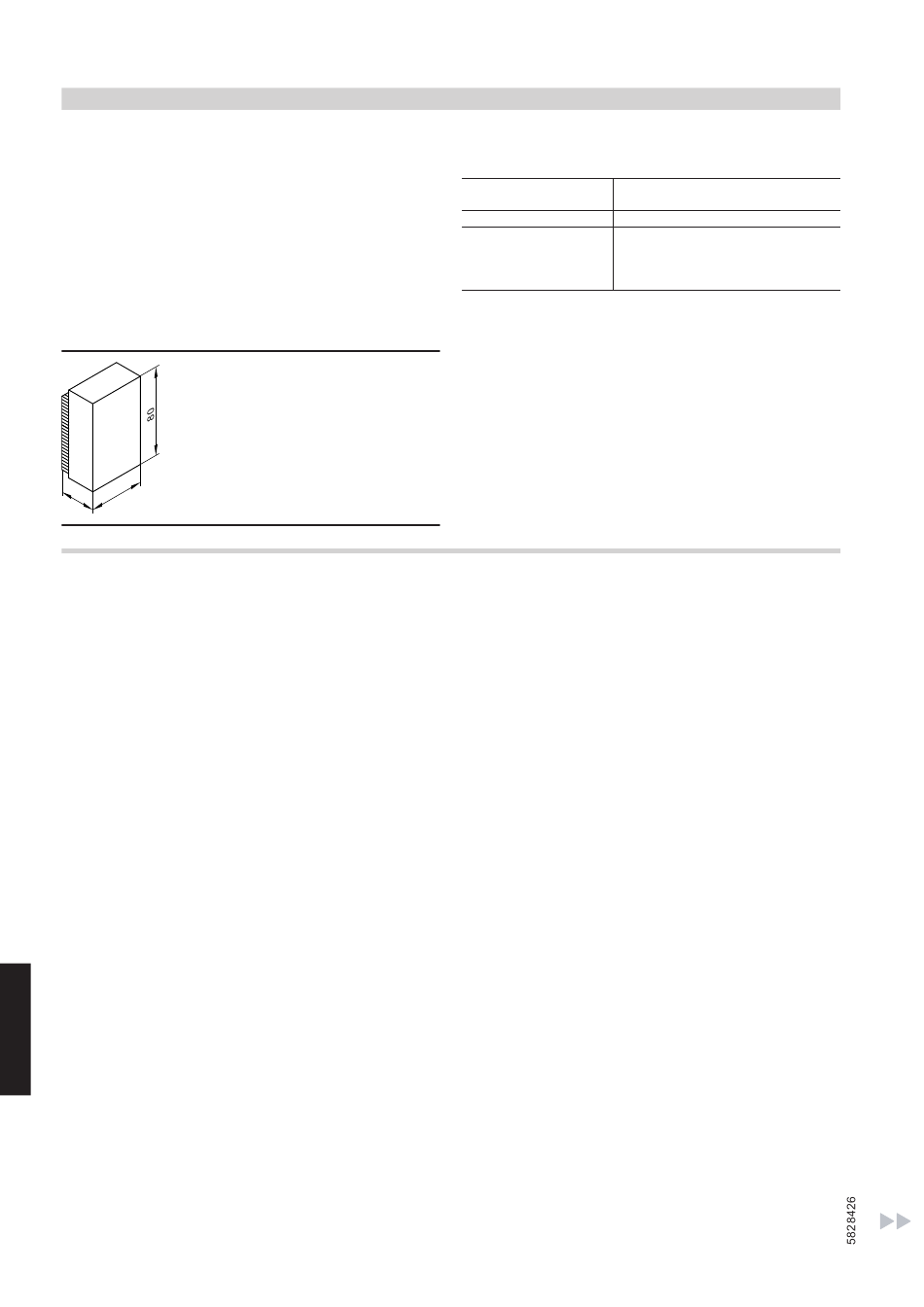

Sonda de temperatura exterior

Lugar de montaje:
■ En la pared norte o noroeste del edificio
■ De 2 a 2,5 m sobre el suelo; en edificios de varias plantas, aproxi-
madamente en la mitad superior de la segunda planta
Conexión:
■ Cable de cobre de 2 hilos con una longitud máx. de 35 m y una
sección de hilo de 1,5 mm
■ El cable no debe colocarse junto a cables de 230/400 V.
6 6
4 1

7.3 Vitotronic 100, modelo CC1E

Datos técnicos
Estructura
La regulación se compone de una unidad básica, unos módulos
electrónicos y una unidad de mando.
Unidad básica:
■ Interruptor de alimentación
■ Tecla TÜV
■ Interfaz de asistencia técnica WiFi
■ Regulador de temperatura
TR 1168
o bien
TR 1107
■ Termostato de seguridad
TS 1169
o bien
TS 1154
■ Consola de conexión:
– conexión de equipos externos mediante conectores
– Conexión de equipos trifásicos mediante contactores de poten-
cia adicionales
Unidad de mando
■ Sencillo manejo mediante:
7
– Pantalla táctil a color con letras grandes y visualización con
buen contraste
– Mensajes de texto auxiliares contextuales
■ Manejo de menú mediante display de texto y gráficos.
■ Ajustes:
– Temperatura de caldera
– Temperatura de A.C.S. (solo en instalaciones de una caldera)
– Programa de funcionamiento
– Parámetros
– Comprobación de activadores
– Servicio de prueba
VIESMANN
50
(continuación)
2
Datos técnicos
Tipo de protección IP 43 según EN 60529, ha de quedar
protegida por la carcasa de cierre
Modelo de sonda Viessmann NTC 10kΩ a 25 °C
Temperatura ambiente ad-
misible durante funciona-
miento, almacenamiento y
transporte de −40 a +70 °C
■ Indicaciones:
– Temperatura de caldera
– Temperatura de A.C.S. (solo en instalaciones de una caldera)
– Datos de funcionamiento
– Datos de diagnóstico
– Puesto de mando de energía
– Avisos de mantenimiento y de avería
■ Idiomas disponibles:
– Alemán
– Búlgaro
– Checo
– Danés
– Inglés
– Español
– Estonio
– Francés
– Croata
– Italiano
– Letón
– Lituano
– Húngaro
– Neerlandés
– Polaco
– Ruso
– Rumano
– Esloveno
– Finlandés
– Sueco
– Turco
– Eslovaco
– Ucranio
– Portugués
Funciones
■ Regulación de la temperatura de caldera (= temperatura de
impulsión del circuito de calefacción directo) al valor prefijado
■ Limitación electrónica de la temperatura máxima de caldera
■ Protección de bloqueo de las bombas.
■ Sistema de diagnóstico integrado.
Caldera a gasóleo/gas
