Regulaciones
(continuación)
Datos técnicos
Tipo de protección IP20D según EN 60529 ha de quedar
protegida por la carcasa de cierre.
Temperatura ambiente admisible
– Funcionamiento De 0 a +40 °C
– Almacenamiento y De −20 a +65 °C
transporte

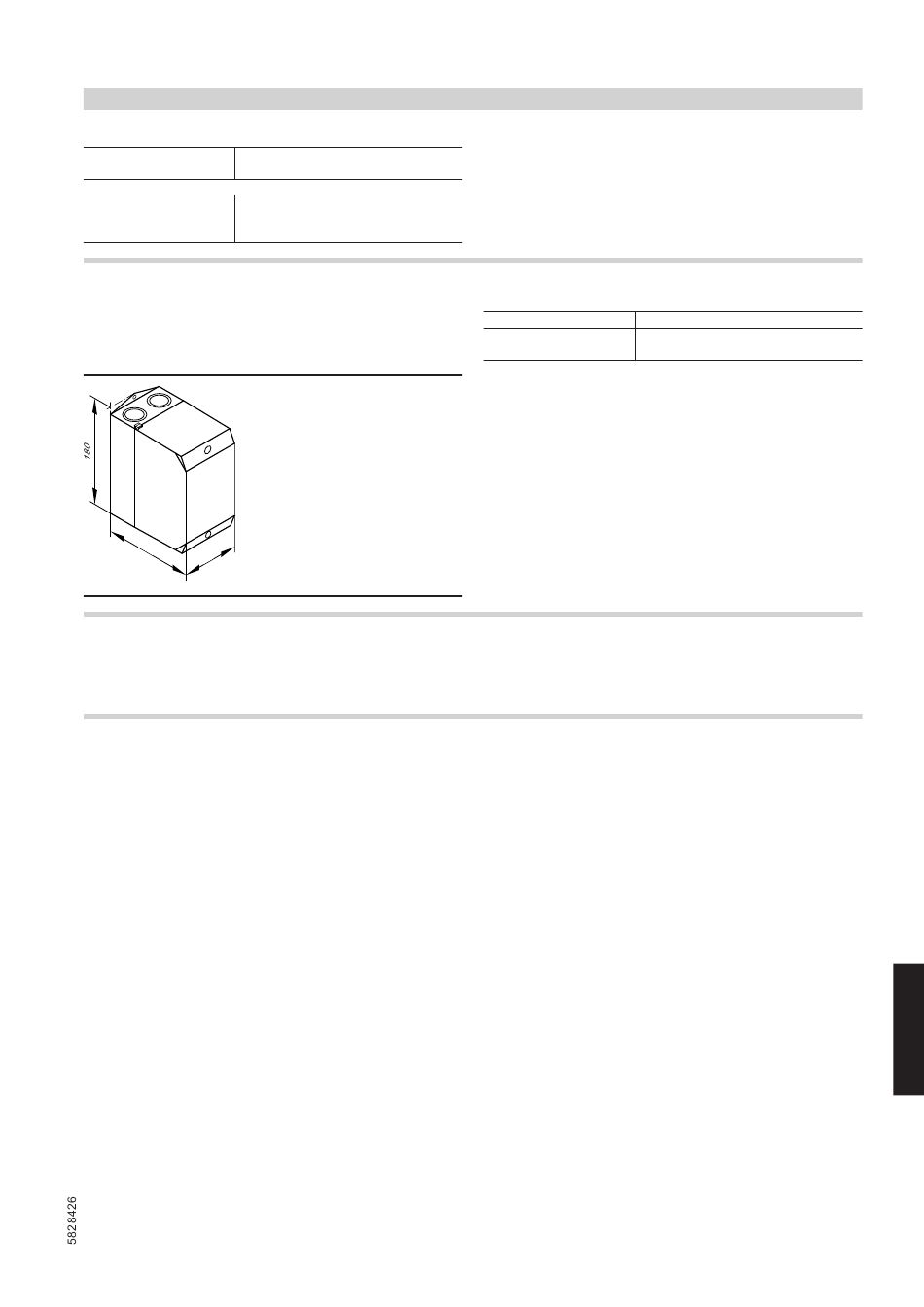

Contactor auxiliar

N.º de pedido 7814681
■ Contactor en la carcasa pequeña
■ Con 4 contactos normalmente cerrados y 4 normalmente abiertos
■ Con bornas en serie para cables de puesta a tierra
1 4
5
9 5
Contraclavijas fA y lÖ
N.º de pedido 7408790
Necesarias para el quemador suministrado por la empresa instala-
dora sin contraclavijas.
Módulo de regulación de energía solar, modelo SM1
N.º de pedido Z014470
Datos técnicos
Funciones
■ Balance de potencia y sistema de diagnóstico.
■ Manejo e indicaciones a través de la regulación Vitotronic.
■ Conexión de la bomba del circuito de energía solar
■ Calentamiento de 2 consumidores mediante batería de colectores
■ 2. Regulación de temperatura diferencial
■ Función de termostato para calentamiento posterior o para utiliza-
ción del exceso de calor
■ Regulación de revoluciones de la bomba del circuito de energía
solar con entrada PWM (marcas Grundfos y Wilo)
■ Supresión en función de rendimiento solar del recalentamiento del
interacumulador de A.C.S. por el generador de calor
■ Calentamiento de la etapa de precalentamiento de A.C.S.
mediante energía solar (con interacumuladores de A.C.S. de 400 l
de capacidad o más)
■ Desconexión de seguridad de los colectores
■ Limitación electrónica de la temperatura en el interacumulador de
A.C.S.
■ Conmutación de una bomba adicional o de una válvula a través de
relé.
Para llevar a cabo las siguientes funciones, pedir la sonda de tem-
peratura de inmersión con el n.º de pedido 7438702:
■ Para conmutación de recirculación de instalaciones con 2 inter-
acumuladores de A.C.S.
■ Para conmutación del retorno entre el generador de calor y el
depósito de compensación de agua de calefacción
Caldera a gasóleo/gas
Datos técnicos
Tensión de la bobina 230 V/50 Hz
Intensidad nominal (I ) AC1 16 A
th
AC3 9 A
■ Para conmutación del retorno entre el generador de calor y el
intercambiador de calor primario
■ Para el calentamiento de otros consumidores
Estructura
El módulo de regulación de energía solar incluye:
■ Sistema electrónico.
■ Bornas de conexión:
– 4 sondas
– Bomba del circuito de energía solar
– KM-Bus
– Conexión a la red eléctrica (interruptor de alimentación propor-
cionado por el instalador/la empresa instaladora)
■ Salida PWM para la activación de la bomba del circuito de energía
solar
■ 1 relé para conmutar una bomba o una válvula
Sonda de temperatura del colector
Para conectar en el equipo
Prolongación del cable de conexión proporcionada por la empresa
instaladora:
■ Cable de cobre de 2 hilos con una longitud máx. de 60 m y una
sección de hilo de 1,5 mm 2
■ El cable no debe tenderse junto a cables de 230/400 V.
7
