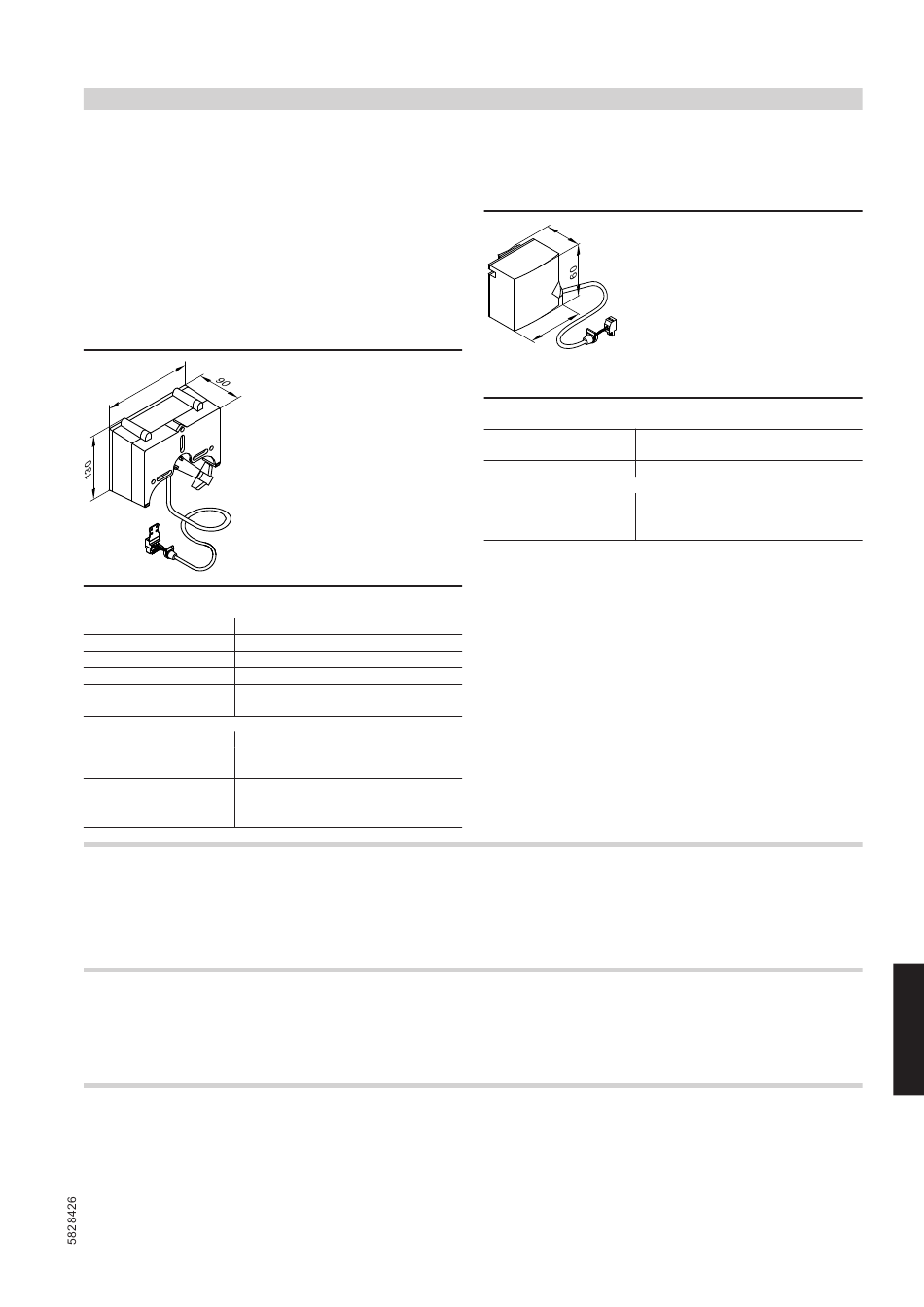

Regulaciones
(continuación)
Juego de ampliación para válvula mezcladora
N.º de pedido 7441998
Componentes:
■ Servomotor con cable de conexión (4,0 m de largo) para válvula
mezcladora de Viessmann DN 20 a DN 50 y R ½ a R 1¼ (no para
válvula mezcladora con brida) y conector
■ Sonda de temperatura de impulsión como sonda de temperatura
de contacto con cable de conexión (5,8 m de longitud) y conector
■ Conector de la bomba del circuito de calefacción
Servomotor
0
1 8
Datos técnicos del servomotor
Tensión nominal 230 V~
Frecuencia nominal 50 Hz
Potencia consumida 4 W
Clase de protección II
Tipo de protección IP 42 según EN 60529, ha de quedar
protegida por la carcasa de cierre
Temperatura ambiente admisible
– Funcionamiento de 0 a +40 °C
– Almacenamiento y de −20 a +65 °C
transporte
Par de apriete 3 Nm
Tiempo de funcionamien- 120 s
to con 90° ∢
Motor para válvula mezcladora con brida
■ N.º de pedido 9522487
DN 40 y DN 50, sin conector ni cable de conexión.
■ N.º de pedido Z004344
DN 65 a DN 100, sin conector ni cable de conexión.
Ampliación para el segundo y tercer circuito de calefacción
N.º de pedido 7164403
Tarjeta electrónica para el montaje en la regulación.
Para la regulación de dos circuitos de calefacción con válvula mez-
cladora.
Regulador de temperatura por inmersión
N.º de pedido 7151728
Para usar como termostato limitador de temperatura máxima en
calefacciones por suelo radiante.
El termostato de máxima se instala en la impulsión de calefacción.
Con una temperatura de impulsión muy elevada, el termostato de
máxima desconecta la bomba del circuito de calefacción.
Caldera a gasóleo/gas
Sonda de temperatura de impulsión (sonda de temperatura de
contacto)
4 2
6 6
Se fija con una cinta tensora.
Datos técnicos de la sonda de temperatura de impulsión
Tipo de protección IP 32D según EN 60529, ha de quedar
protegida por la carcasa de cierre
Modelo de sonda Viessmann NTC 10 kΩ a 25 °C
Temperatura ambiente admisible
– Funcionamiento de 0 a +120 °C
– Almacenamiento y de –20 a +70 °C
transporte
Para más datos, consultar los Datos técnicos "Válvulas mezcladoras
y servomotores".
■ Con conexiones para los servomotores, sondas de temperatura de
impulsión (NTC 10 kΩ) y bombas del circuito de calefacción
■ Conector para servomotor y para bomba de cada circuito de cale-
facción
7
