Sony HT-DDWG700 Guía De Instalación Rápida

4-149-241-11(1)
HT-DDWG700
Quick Setup Guide
Guía de instalación rápida
(1)
Sony Corporation © 2009 Printed in Malaysia
1: Installing the speakers/
1: Instalación de los altavoces
English

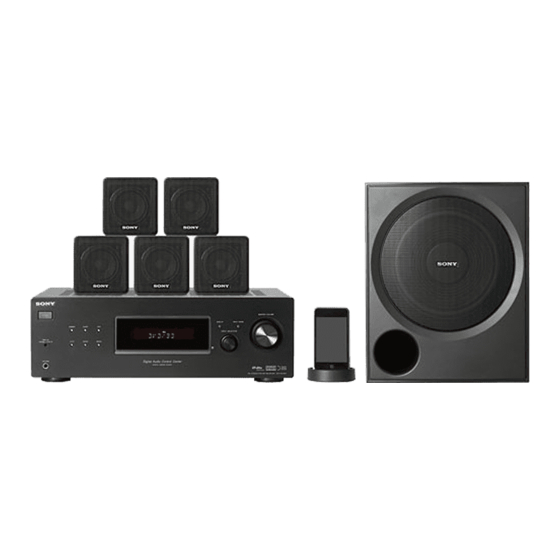

This Quick Setup Guide describes how to connect a DVD player or Blu-ray disc
player, satellite tuner or set-top box, TV, speakers, and a subwoofer so that you can
enjoy multi channel surround sound. Refer to the operating instructions supplied with
the receiver for details.
The illustrations in the guide designate speakers as A through F .
A Front speaker (left)
B Front speaker (right)
C
Center speaker
D Surround speaker (left)
E Surround speaker (right)
F Subwoofer
1: Installing the speakers
The illustrations above show an example of a 5.1 channel speaker system (fi ve
speakers and one subwoofer) confi guration. Refer to the operating instructions
supplied with the receiver.
About speaker placement
The front speakers, center speaker and subwoofer are magnetically shielded to
allow it to be installed near a TV set. However, as the surround speakers are not
magnetically shielded, we recommend that you place them slightly further away from
a TV set.
2: Connecting the speakers/
2: Conexión de los altavoces
DIGITAL ANTENNA
OPTICAL
AM DIGITAL
SAT IN OPTICAL
SS-MSP700 L SS-MSP700 R
COAXIAL
DVD/BD IN SAT IN
DMPORT SUBWOOFER SURROUND CENTER FRONT COAXIAL
R L R L DVD/BD IN
IN IN IN
DC5V 0.7A MAX L DMPORT
R 0.7A MAX DC5V
SA-CD/CD TV S AT SPEAKERS
CENTER FRONT
R L
A
DIGITAL ANTENNA
OPTICAL A
AM
SAT IN
DVD/BD COAXIAL
IN
DMPORT SUBWOOFER SURROUND CENTER FRONT
R L R L
IN IN IN
DC5V 0.7A MAX L
R
SA-CD/CD TV S AT SPEAKERS
B
SS-CNP700
CENTER FRONT
R L
A B
DIGITAL ANTENNA
OPTICAL
AM
IN SAT SS-SRP700 SS-SRP700
COAXIAL
DVD/BD IN
DMPORT SUBWOOFER SURROUND CENTER FRONT
R L R L
IN IN IN
0.7A MAX DC5V L
R
SA-CD/CD TV S AT SPEAKERS
SUBWOOFER SURROUND
R L
A
SPEAKERS
2: Connecting the speakers
The illustrations above show how to connect the speakers. Before you connect the
speakers, check the speaker type by referring to the speaker label at the rear panel
or bottom of the speakers. For details, refer to step 2 of "Getting started" of the
operating instructions supplied with this receiver.
About speaker cords
• Black striped wire is minus (–) in polarity and should be connected to the minus (–)
speaker terminal.
• Use the long speaker cords to connect the surround speakers and the short speaker
cords to connect the front and center speakers.
About speaker jacks
• Connect the jack to the jack of the receiver and connect the
3 3 #
jack of the receiver.
• Refer to the illustration above for details of connecting speaker cords.
3: Connecting other components
This is an example of how to connect this receiver and your components. Refer to
step 3 of "Getting started" of the operating instructions supplied with this receiver for
details on other connections and other components.
4: Connect all power cords last
Connect the AC power cord to a wall outlet.
Refer to "Connecting the AC power cord" in the operating instructions supplied with
the receiver.
3: Connecting other components/
3: Conexión de otros componentes/
Video components/Componentes de vídeo
ANTENNA
Notes
AM
SUBWOOFER SURROUND CENTER FRONT • Be sure to connect the video output of
R L R L
IN IN IN
L
SS-WP700
R
SA-CD/CD TV AT S SPEAKERS
the DVD player or Blu-ray disc player
and Satellite tuner or Set-top box to the
SUBWOOFER SURROUND
R L
TV so that the image is displayed on the
TV. Refer to the operating instructions of
each connected component for details.
B
• To fully enjoy surround sound while
watching TV programmes, connect the
SPEAKERS
audio output of your TV jacks as shown
and turn off the TV's volume or activate
the TV's muting function.
• To enjoy multi channel surround sound
from the DVD player or Blu-ray disc
Speaker cord (supplied)/
Cables de los altavoces (suministrada) player, be sure to connect the coaxial
digital cord.
Speaker label/Etiqueta del altavoz
Notas
• Para ver las imágenes en la pantalla del
televisor, asegúrese de que la salida
de vídeo del reproductor de DVD o del
reproductor de discos Blu-ray Disc y el
10 mm
sintonizador vía satélite o el decodifi cador
esté conectada al televisor. Para obtener
más información, consulte el manual
de instrucciones de cada uno de los
dispositivos conectados.
• Para disfrutar plenamente del sonido
envolvente mientras ve programas de
televisión, conecte la salida de audio de
las tomas del televisor tal como se indica
y desactive o silencie el volumen del
televisor.
• Para disfrutar de sonido envolvente
multicanal a través del reproductor de
DVD o reproductor de discos Blu-ray
Disc, asegúrese de conectar el cable
digital coaxial.
Español
Esta guía de instalación rápida describe cómo conectar un reproductor de DVD o un
reproductor de discos Blu-ray Disc, un sintonizador vía satélite o un decodifi cador,
un televisor, los altavoces y un altavoz potenciador de graves para que pueda disfrutar
del sonido envolvente multicanal. Consulte el manual de instrucciones suministrado
con el receptor para obtener más información.
En las ilustraciones de la guía, los altavoces se identifi can de
A Altavoz frontal (izquierdo)
B Altavoz frontal (derecho)
C Altavoz central
D Altavoz de sonido envolvente (izquierdo)
E Altavoz de sonido envolvente (derecho)
jack to the
#
F Altavoz potenciador de graves
1: Instalación de los altavoces
Las ilustraciones anteriores muestran un ejemplo de confi guración de un sistema
de altavoces de 5.1 canales (cinco altavoces y un altavoz potenciador de graves).
Consulte el manual de instrucciones suministrado con el receptor.
Sobre la ubicación del altavoz
Los altavoces frontales, el altavoz central y el altavoz potenciador de graves están
protegidos magnéticamente para que puedan instalarse cerca de un televisor. Sin
embargo, debido a que los altavoces de sonido envolvente no están protegidos
magnéticamente, se recomienda situarlos a una distancia considerable del televisor.
2: Conexión de los altavoces
Las ilustraciones que aparece más arriba muestra cómo conectar los altavoces. Antes
de conectar los altavoces, compruebe el tipo de altavoz que se indica en la etiqueta
del altavoz situada en el panel posterior o en la parte inferior de los altavoces. Si
desea obtener información detallada, consulte el paso 2 "Procedimientos iniciales"
del manual de instrucciones suministrado con el receptor.
DIGITAL ANTENNA
OPTICAL
AM
SAT
IN
COAXIAL
DVD/BD
IN
DMPORT SUBWOOFER SURROUND CENTER FRONT
R L R L
IN IN IN
DC5V
0.7A MAX L
R
SA-CD/CD TV S AT SPEAKERS
DIGITAL ANTENNA
OPTICAL
AM
SAT
IN
COAXIAL
DVD/BD
IN
DMPORT
IN
DC5V
0.7A MAX L
R
SA-CD/CD
DVD player or Blu-ray disc
player/ Reproductor de DVD
o Reproductor de discos
D
Blu-ray
VIDEO COAXIAL
F
Optical digital cord (not supplied)/Cable digital óptico (no suministrado)
C
Coaxial digital cord (supplied)/Cable digital coaxial (suministrada)
D
Audio cord (not supplied)/Cable de audio (no suministrado)
E
Video cord (not supplied)/Cable de video (no suministrado)
F
Acerca de los cables de los altavoces
• El cable con rayas negras tiene una polaridad negativa (–) y se debe conectar al
terminal de altavoz negativo (–).
• Utilice los cables largos de conexión de altavoces para conectar los altavoces de
sonido envolvente, y los cables cortos de conexión de altavoces para conectar el
altavoz frontal y el central.
Acerca de las tomas de los altavoces
A a F .
• Conecte la toma a la toma del receptor, y conecte la toma
3 3
receptor.
• Consulte la ilustración anterior para obtener más información sobre cómo conectar
los cables de los altavoces.
3: Conexión de otros componentes
Este es un ejemplo de cómo conectar este receptor a los componentes. Consulte el
paso 3 de "Procedimientos iniciales" del manual de instrucciones suministrado con el
receptor para obtener más información sobre cómo realizar otras conexiones y sobre
otros componentes.
4: Conecte todos los cables de alimentación en último
lugar
Conecte el cable de alimentación de ca a una toma de pared.
Consulte el apartado "Conexión del cable de alimentación de ca" del manual de instrucciones
suministrado con el receptor.
Satellite tuner or Set-top box/
Sintonizador vía satélite o decodifi cador
DIGITAL
C
VIDEO
OPTICAL
F
IN IN
TV SAT
TV/Televisor
E
L
R
AUDIO
VIDEO 1 VIDEO 2
a la toma del
# #
