6.3.2 Indicador de control del mando

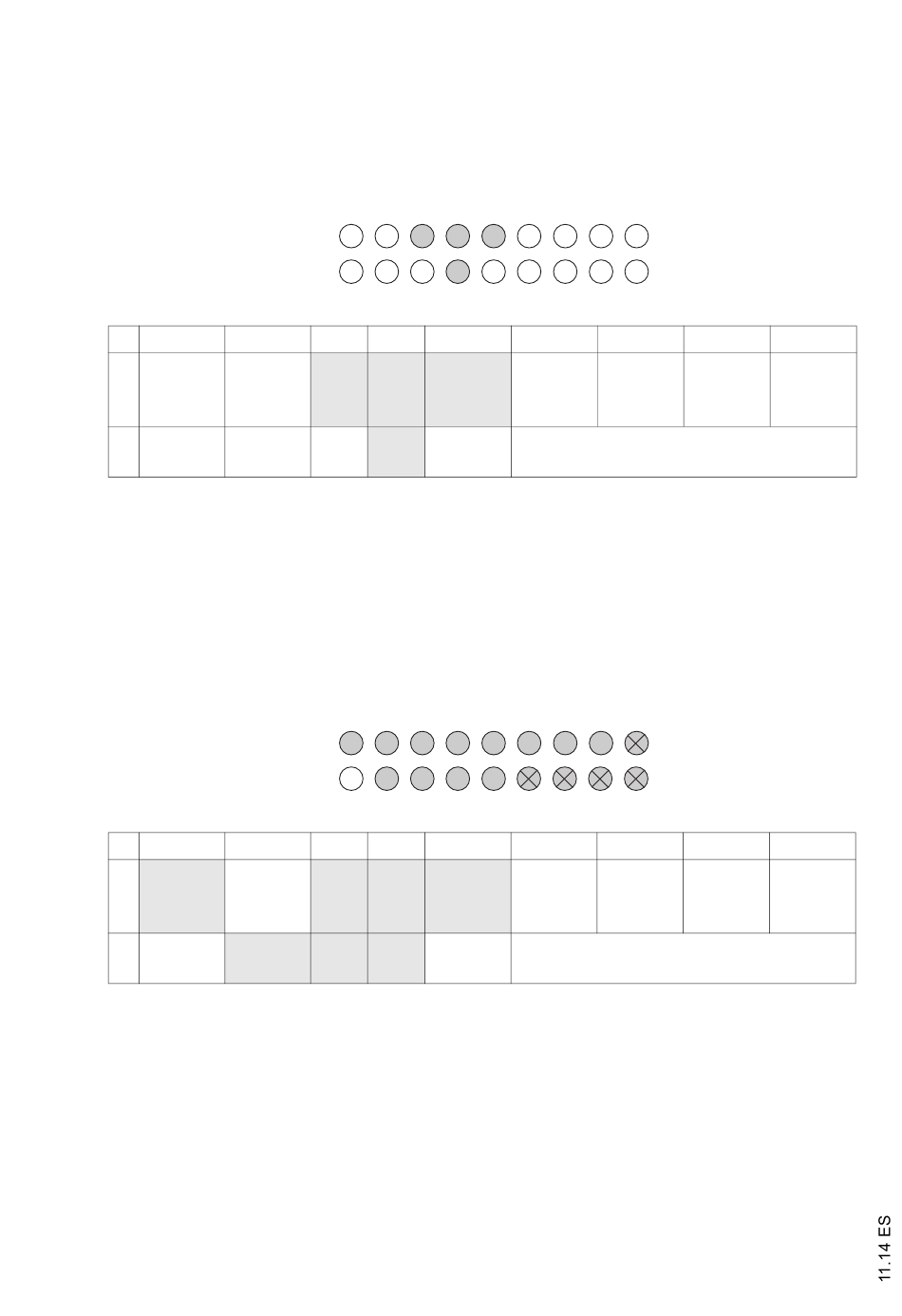

Estado de la indicación de control con la carretilla desconectada
Con la carretilla desconectada, los indicadores de control marcados con color gris
(A3, A4, A5, B4) se encienden (color verde). Si estos indicadores de control no se
encienden, hay que cambiar el fusible correspondiente.
1
A 1F3
no
B
usado
Estado de la indicación de control con la carretilla conectada
Con la carretilla conectada, los indicadores de control marcados con color gris se
encienden (color verde). Si una de las indicaciones de control (A1, A3, A4, A5, B2,
B3, B4) no está iluminada deberá cambiar el fusible correspondiente. Los demás
indicadores de control indican estados operativos específicos de la carretilla. Los
indicadores de control "Mando ON" (A9, B6-B9) parpadean una vez la carretilla esté
lista para el servicio.
1
A 1F3
no
B
usado
