Instalación

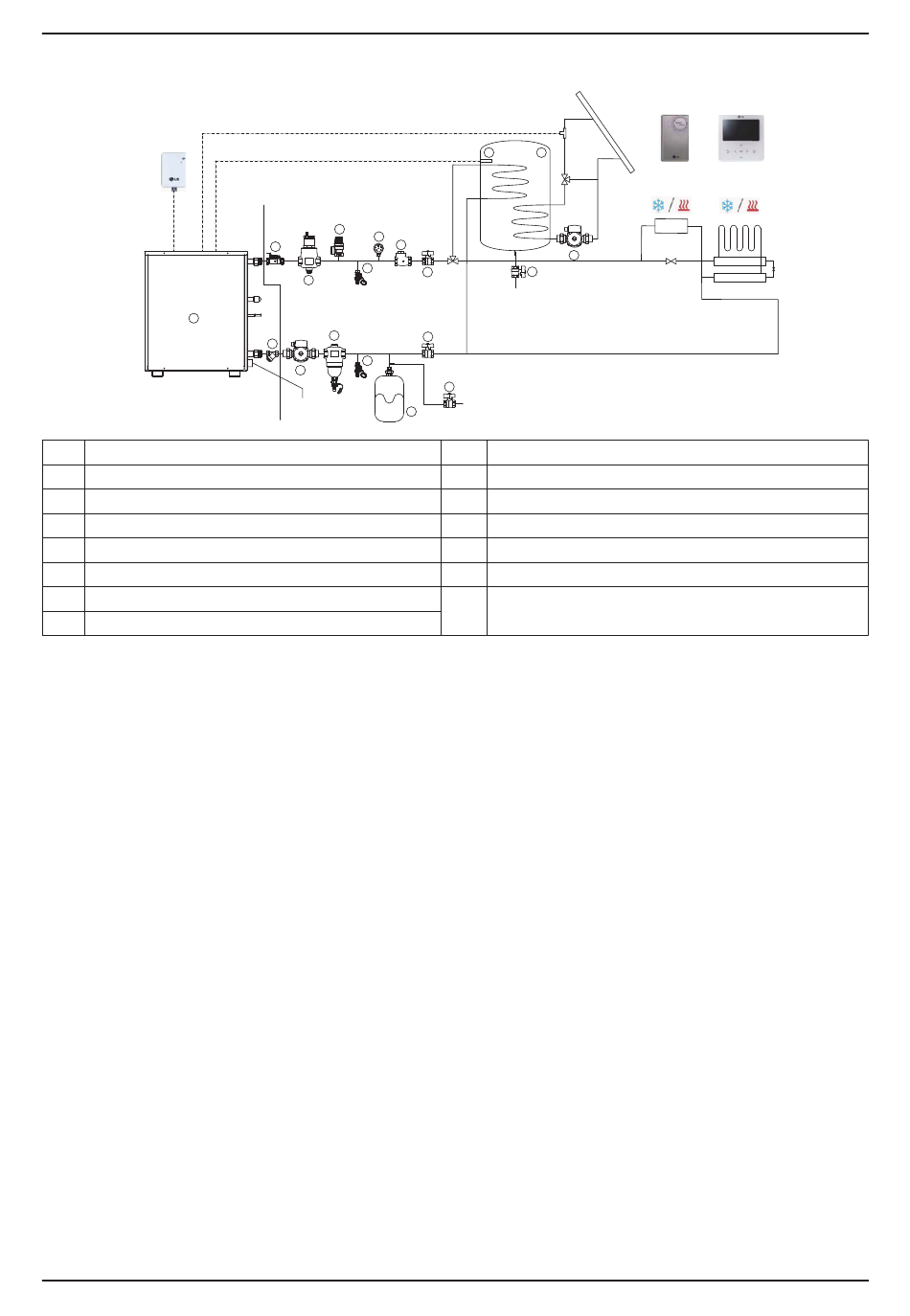

4) Instalación del depósito de agua (ACS) + calefacción del suelo + generador auxiliar solar
Módulo Wi-Fi
(PWFMDD200)
7
1 Válvula de desconexión
2 Depósito de expansión
3 Puerto de servicio (válvula de drenaje)
4 Filtro magnético (recomendado)
5 Bomba de agua
6 Purgador
7 Interruptor de flujo (incluido en el producto)
8 Válvula de regulación con medidor de flujo
- Para el funcionamiento del depósito de ACS o la calefacción del suelo y el generador auxiliar solar, el
"Interruptor DIP n.º 2" debe establecerse en la posición adecuada.
- Para detectar la temperatura del aire de un área específica, puede elegir el sensor remoto de temperatura
(PQRSTA0) o el mando a distancia con cable, en función del ajuste del "Interruptor DIP n.º 3".
*Consulte la sección "Configuración del sistema, Ajuste del interruptor DIP"
- El módulo Wi-Fi (PWFMDD200/105 cm) está conectado a "CN-WF" en el circuito impreso del Hydro Kit.
Para ampliar la longitud entre el módem Wi-Fi y el Hydro Kit, compre un cable de extensión USB
(PWYREW000, 10 m).
- Si se va usar el modo de refrigeración del suelo, asegúrese de establecer una temperatura de corte de
refrigeración para impedir la condensación del suelo.
- El depósito de agua caliente sanitaria (ACS) debe instalarse en la zona plana.
- La calidad del agua debe cumplir con la directiva 98/83/CE.
- El depósito de agua caliente sanitaria (ACS), con intercambio de calor indirecto, no usa un tratamiento
anticongelante del agua, como el etilenglicol.
- Se recomienda lavar el interior del depósito de agua caliente sanitaria (ACS) después de la instalación
para obtener agua caliente limpia.
- Deben instalarse un suministro de agua y un desagüe de agua cerca del depósito de agua caliente
sanitaria (ACS) para poder acceder y realizar tareas de mantenimiento con facilidad.
- Para obtener más información sobre el control de válvulas de dos o tres vías, consulte la sección
"Instalación de accesorios".
22 Hydro Kit
LG Supply Suministro de campo
10
11
8
3
9
4
6
3
5
Drenaje
14 13
12
1 1
Suministro de agua
1
1
Suministro de agua
2
9 Separador de aire automático
10 Válvula de seguridad de descarga de presión
11 Manómetro
12 Válvula de retención
13 ACS (agua sanitaria) Tanque
14 Sensor de temperatura del depósito de agua (12 m)

15 Panel solar

Mando a
distancia con cable
PQRSTA0
FCU
(Refrigeración
→ Cerrada)
5
