Como Conectar El Cableado - LG ARNHG08AK34 Manual De Instalación

Instalación

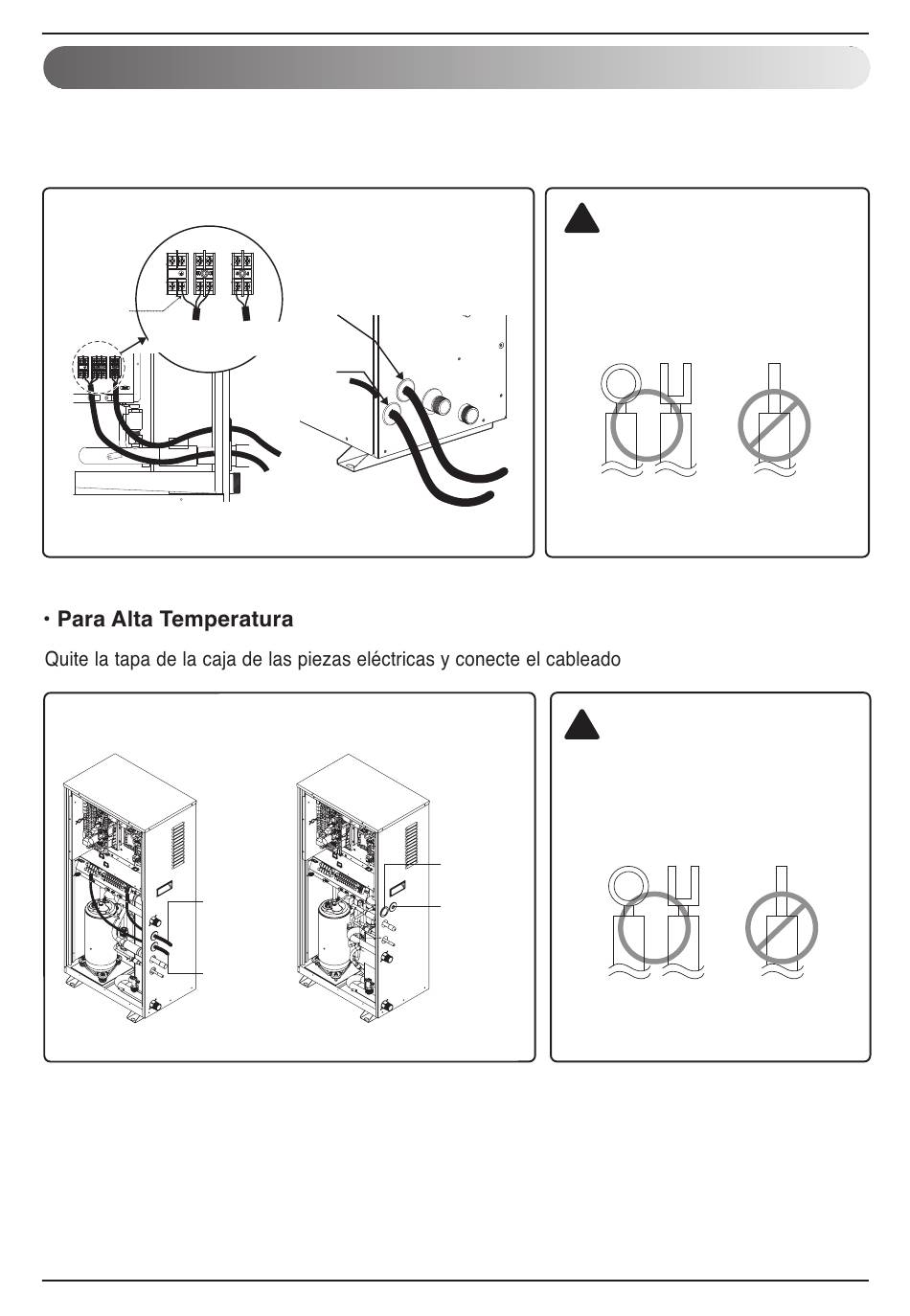

Como conectar el cableado

• Para Intermedio Temperatura
Quite la tapa de la caja de las piezas eléctricas y conecte el cableado
Tierra
Cable de
alimentación
8 HP
Cable de
comunicación
Cable de
alimentación
28 Hydro Kit
Cable de
comunicación
Cable de
comunicación
Cable de
alimentación
4 HP
!
PRECAUCIÓN
Cuando conecte los cables de
alimentación y comunicación, utilice
siempre el conector del terminal
(arandela-O, arandela-Y).
Asegúrese de apretar a fin de que el
tornillo del terminal no se desatornille.
!
PRECAUCIÓN
Cuando conecte los cables de
alimentación y comunicación, utilice
siempre el conector del terminal
(arandela-O, arandela-Y).
Cable de
comunicación
Cable de
alimentación
Asegúrese de apretar a fin de que el
tornillo del terminal no se desatornille.
