Comprobación Final - LG ARNHG08AK34 Manual De Instalación

Instalación de accesorios

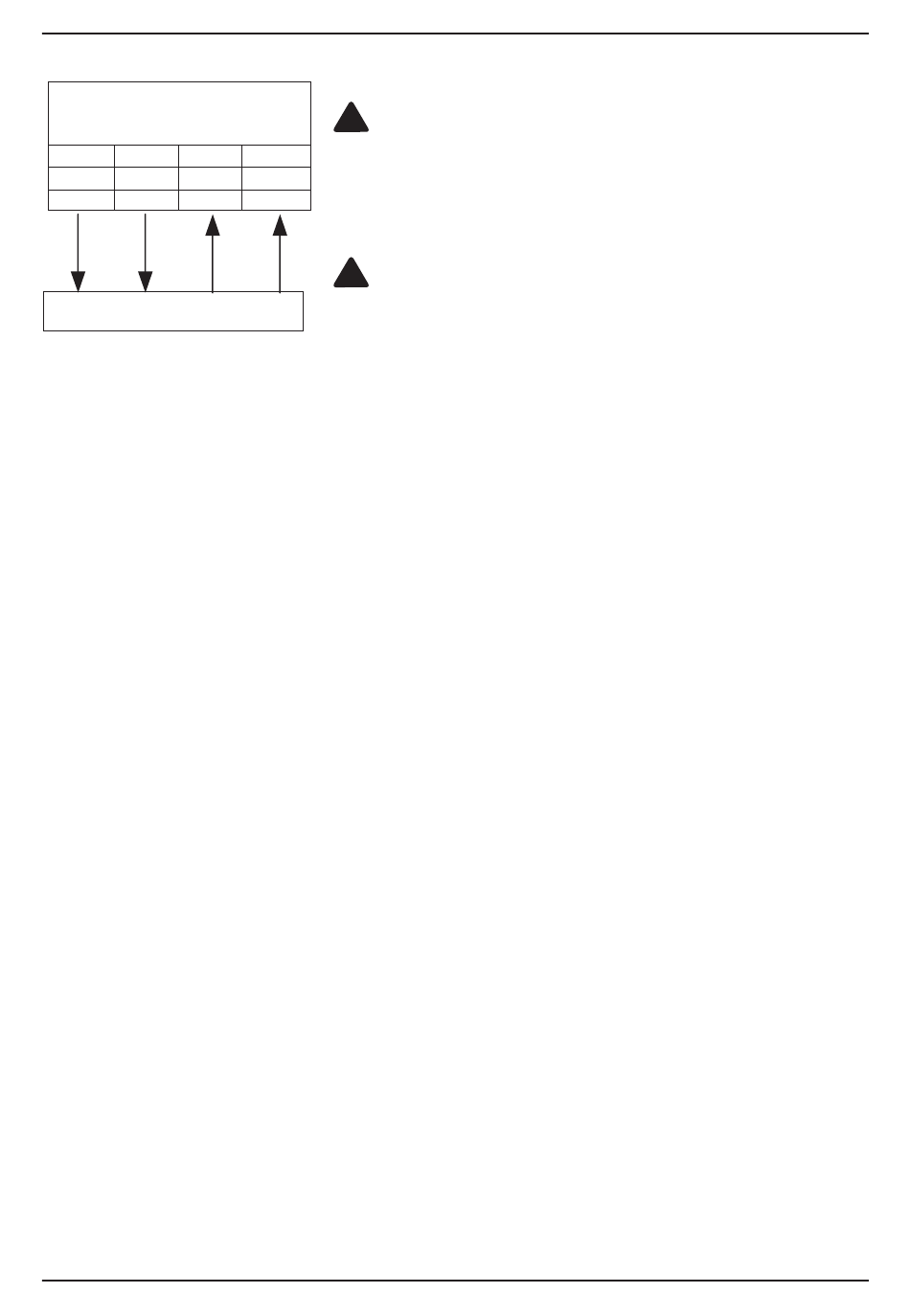

Paso 6. Busque el bloque de terminales y conecte el cable de la forma siguiente.
TERMOSTATO
(Predeterminado: 230 V AC)
1 2 3
L N L1
BR BL WH
(L) (N)
Termostato
(L): Señal de fase desde el PCB al termostato
(N): Señal neutra desde el PCB al termostato
(C) : Señal de refrigeración desde el termostato al PCB
(H) : Señal de calefacción desde el termostato al PCB
Comprobación final
• Configuración de interruptor DIP:
Configure el interruptor DIP No. 8 en "ENCENDIDO" (Compruebe la configuración del sistema en el
Capítulo 7). En caso contrario, la unidad no puede reconocer el termostato.
• Controlador remoto:
- Se muestra la palabra "Termostato" en el control remoto.
- No se permite la entrada por botones.
42 Hydro Kit
!
ADVERTENCIA
4
Termostato de tipo mecánico.
L2
No conecte el cable (N) ya que los termostatos de tipo mecánico no
BK
necesitan suministro eléctrico.
(C) (H)
!
PRECAUCIÓN
No conecte cargas eléctricas externas.
El cable (L) y (N) debe usarse solamente para la utilización de
termostatos de tipo eléctrico.
Nunca conecte cargas eléctricas externas como las válvulas,
unidades de bobina de ventiladores, etc. En caso de estar
conectado, el ensamblado PCB principal puede dañarse seriamente.
