Thank you for selecting Aiphone for your communication and security needs. Please read this manual carefully for proper system
operation. For future reference, keep manual in a safe place.
HANDENVRIJE KLEURENVIDEOFONIE
INSTALLATION & OPERATION MANUAL
MANUEL D'INSTALLATION ET D'UTILISATION
MANUAL DE INSTALACIÓN Y OPERACIÓN
INSTALLATIE- EN BEDIENINGSHANDLEIDING
MANUALE D'INSTALLAZIONE E USO
J O -1 M D
M A S T E R M
O N IT O R S
T A T IO N
FK1899 A P0713KD 55060
J O S - 1 A
J O -D A
V ID E O D O
O R S T A T IO
N
J O S - 1 V
J O -D V
V ID E O D O
O R S T A T IO
N
J O S - 1 F
J O -D V F
V ID E O D O
O R S T A T IO
N
Publicidad
Tabla de contenido
Manuales relacionados para Aiphone JOS-1A
Resumen de contenidos para Aiphone JOS-1A
- Página 1 V ID E O D O O R S T A T IO Thank you for selecting Aiphone for your communication and security needs. Please read this manual carefully for proper system operation. For future reference, keep manual in a safe place.
- Página 2 22. La iluminación de color cálido resplandeciente en la estación de puerta con vídeo puede 5. Para el suministro de alimentación, utilice un modelo de fuente de alimentación de Aiphone cambiar el tinte de la imagen en la pantalla.
-
Página 3: Contenido Del Paquete

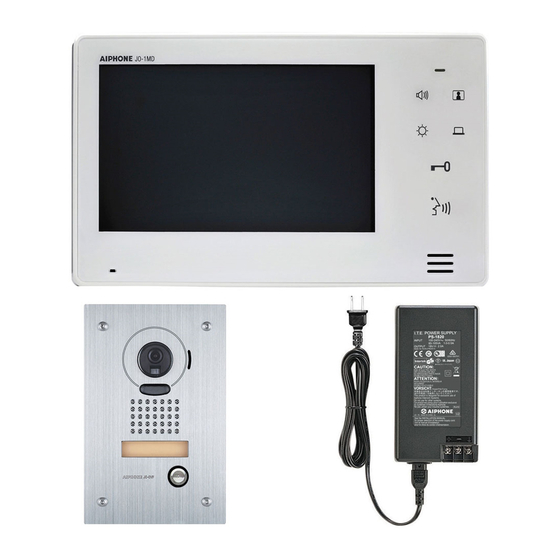

CONTENIDO DEL PAqUETE jos-1A jos-1V jos-1F jo-1mD monitor principal Panel frontal Unidad principal jo-DA Estación de puerta con vídeo jo-DV Estación de puerta con vídeo Caja posterior Tornillo especial de montaje empotrado jo-DVF Estación de puerta con vídeo ... -
Página 4: Nombres De Pieza
NOMBRES DE PIEZA Quite la película protectora antes del uso. Botón del control de volumen jo-1mD [Durante el modo de espera] Ajusta el volumen de llamada. Rango de ajuste del volumen: (silencio), [Durante la comunicación o el monitoreo] Pantalla LCD de color Ajusta el volumen de comunicación. -
Página 5: Instalación
INSTALACIÓN Cable Use cable con revestimiento de PVC aislado con PE (Polietileno). Nunca use conductores individuales, cable de par Se recomienda el uso de cable sin funda, de media capacitancia, trenzado o cable coaxial. de 2 conductores paralelo o con pantalla. método de cableado, distancia de los cables Ø... -
Página 6: Montaje
MONTAJE jo-1mD <Cableado posterior> Sujete el soporte de Caja de empotrar triple montaje en la pared. Cables 83,5 mm soporte de montaje (fijado en la unidad en el envío) 1. Pulse el botón de liberación para insertar o retirar el cable. 2. -
Página 7: Desmontaje Del Panel Frontal
jo-DA Desmontaje del <Cableado posterior> Monte la unidad principal en Retire la unidad principal del Coloque " UP" panel frontal el marco de montaje y encaje marco de montaje aflojando Tornillo de montaje x 2 hacia arriba. el panel frontal. <Superficie inferior>... - Página 8 CABLEADO Inserte los cables firmemente en cada terminal según la siguiente figura. Estación de puerta con vídeo monitor principal JO-DA JO-DV JO-DVF A1 A2 JO-1MD Cerradura eléctrica Transformador de CA EL-12s Apertura de puerta (A las unidades opcionales) Se requiere un EL-12S (CA 12 V, 0,125 A, CC 12 V, (Contacto de cierre seco N/O, CA/CC 24 V, 0,5 A) 0,2 A) o unidad equivalente y un transformador de CA (Contacto mínimo: 100 mV CC, 0,1mA)
-
Página 9: Responder A Una Llamada De Puerta
FUNCIONES Responder a una llamada de puerta Pulse el botón de llamada. Suena el tono de llamada, aparece una imagen en la pantalla. • La pantalla se apaga tras aprox. 45 segundos si no se responde. Pulse y, tras el pitido, utilice la comunicación de manos libres (modo de manos libres). -
Página 10: Ajuste Del Volumen Del Tono De Llamada
monitoreo de estación de puerta Pulse en el modo de espera. Se escucha el audio entrante y se ve la imagen de vídeo de la estación de puerta. Si no pulsa , la persona que llama no oirá el audio emitido desde la estación interna. -
Página 11: Ajuste Del Brillo De Pantalla
Ajuste del brillo de pantalla Pulse cuando sea difícil visualizar la pantalla. El brillo de la pantalla cambia de [ 1] (nivel más oscuro) a [ 5] (nivel más claro) durante la comunicación o el monitoreo. NoTAs: • El nivel de brillo actual se muestra en la pantalla y desaparece tras aprox.
