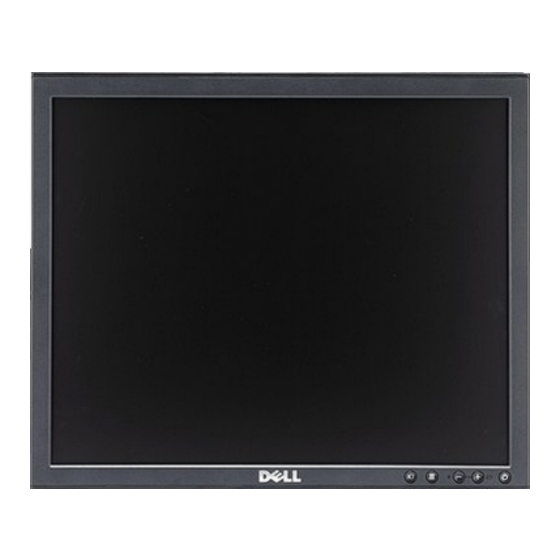

Guía del usuario del monitor de pantalla plana Dell™ P170S/P190S Flat
Panel
Acerca del monitor
Configuracion del monitor
Funcionamiento del monitor
Solucion de problemas
Apéndice
Notas, Avisos y Precauciones
A través de esta guía, encontrará bloques de texto impresos en negrita y en letra cursiva acompañados por un icono. Estos bloques son notas, avisos y
precauciones y se usan como sigue:
NOTA: Una NOTA indica información importante que le ayudará a utilizar mejor su sistema informático.
AVISO: AVISO indica la posibilidad de daño al hardware o pérdida de dados y le indica cómo prevenir el problema.
PRECAUCIÓN: Una ATENCIÓN, indica la posibilidad de sufrir daños materiales, personales, o mortales.
Algunas advertencias pueden aparecer en otros formatos o junto con un icono. En estos casos, la presentación específica de la advertencia es requerida por
la autoridad reguladora.
La información de este documento está sujeta a cambios sin previo aviso.
© 2009 Dell™ Inc. Todos los derechos reservados.
Queda terminantemente prohibida cualquier reproducción de estos materiales sin el permiso escrito de Dell™ Inc.
Marcas comerciales utilizadas en este texto: Dell y el logotipo de DELL son marcas comerciales de Dell Inc; Microsoft y Windows son marcas registradas o comerciales de Microsoft
Corporation en Estados Unidos y/o en otros países. ENERGY STAR es una marca registrada por la Agencia de protección del medio ambiente de EE.UU. Como socio de ENERGY
STAR, Dell Inc. establece que este producto cumple las directrices de eficiencia de la energía de ENERGY STAR.
En este documento pueden aparecer otras marcas comerciales y nombres comerciales para referirse a las entidades que detentan las marcas y los nombres o a sus productos.
Dell™ Inc. declina cualquier interés sobre la propiedad de las marcas comerciales y nombres comerciales que no sean los suyos propios.
Modelo P170Sb/P190Sb/P170St/P190St/P170Sf/P190Sf/P190Sc
Octubre 2009 Rev. A01
Publicidad
Tabla de contenido
Manuales relacionados para Dell P170S
Resumen de contenidos para Dell P170S
- Página 1 La información de este documento está sujeta a cambios sin previo aviso. © 2009 Dell™ Inc. Todos los derechos reservados. Queda terminantemente prohibida cualquier reproducción de estos materiales sin el permiso escrito de Dell™ Inc. Marcas comerciales utilizadas en este texto: Dell y el logotipo de DELL son marcas comerciales de Dell Inc; Microsoft y Windows son marcas registradas o comerciales de Microsoft Corporation en Estados Unidos y/o en otros países. ENERGY STAR es una marca registrada por la Agencia de protección del medio ambiente de EE.UU. Como socio de ENERGY STAR, Dell Inc. establece que este producto cumple las directrices de eficiencia de la energía de ENERGY STAR. En este documento pueden aparecer otras marcas comerciales y nombres comerciales para referirse a las entidades que detentan las marcas y los nombres o a sus productos.
-
Página 2: Acerca Del Monitor
Volver a la página de contenidos Acerca del monitor Guía del usuario del monitor Dell™ P170S/P190S de pantalla plana Contenido del paquete Características del producto Identificación de piezas y controles Especificaciones del monitor Capacidad Plug and Play Política de calidad del monitor LCD y Píxeles Directrices de mantenimiento Contenido de la caja Su monitor se entrega con los componentes que se muestran a continuación. Asegúrese de que ha recibido todos los componentes y póngase en contacto con Dell si falta algo. NOTA: Algunos de los elementos pueden ser opcionales y quizá no se entreguen con el monitor. Puede que algunas funciones o soportes no estén disponibles en determinados países. NOTA: La base y los cables no se incluyen cuando se adquiere con una base OptiPlex™ USFF 780 AIO. NOTA: Para configurar un AIO, consulte la guía de configuración de la base para obtener instrucciones. Monitor con soporte Cable de alimentación... -
Página 3: Características Del Producto
Cable VGA Cable DVI Cable de subida USB Controladores y soportes de documentación Guía de instalación rápida Información de seguridad Características del producto El monitor P170S/P190S de pantalla plana dispone de matriz activa, transistor de película fina (TFT) y pantalla de cristal líquido (LCD). Entre las funciones del monitor se incluyen: ■ P170S: Pantalla con un área de visualización de 17 pulgadas (432 mm) (medido diagonalmente). Resolución 1280 x 1024 y compatibilidad de pantalla completa para resoluciones inferiores. ■ P190S: Pantalla con un área de visualización de 19 pulgadas (481,9 mm) (medido diagonalmente). Resolución 1280 x 1024 y compatibilidad de pantalla completa para resoluciones inferiores. ■ Amplio ángulo de visión el cual ofrece una perspectiva óptima tanto si está sentado, de pie o en movimiento. ■ Funciones de inclinación, balanceo y extensión vertical. ■ Soporte desmontable y orificios de montaje VESA (Asociación para estándares electrónicos y de vídeo) de 100 mm para una instalación flexible. ■ Capacidad Plug and play en caso de ser compatible con su sistema. -
Página 4: Vista Trasera
Ranura del cierre de seguridad Utilice un cierre de seguridad junto con la ranura para asegurar su monitor. 4 Soportes de montaje Dell Soundbar Coloque la barra de sonido Dell opcional. 5 Etiqueta de calificación reguladora Lista con las autorizaciones de organismos regulatorios. 6 Botón de extracción de la base ... -
Página 5: Vista Inferior
Conectores USB (de subida de datos) Lado derecho Lado izquierdo Vista inferior Vista inferior Etiqueta Descripción Conexión de Inserte el cable de alimentación. alimentación Conector de Conecta el cable de alimentación de la barra de sonido (opcional). alimentación del Dell Soundbar Conexión DVI Conecta el cable DVI de su PC. Conexión VGA Conecta el cable VGA de su PC. -
Página 6: Especificaciones Del Monitor
Conecta el cable USB incluido con el monitor al monitor y al PC. Una vez que el Conector USB de subida cable esté conectado, puede usar los conectores USB del lateral y de la parte de datos inferior del monitor. Conexión USB Conecte sus dispositivos USB. Especificaciones del monitor Modos de gestión de energía Si tiene instalado en su PC un software o una tarjeta de pantalla compatible con DPMST de VESA, la pantalla puede reducir automáticamente su consumo de energía cuando no se utilice. Es lo que se denomina *Modo de ahorro de energía. Si se detectan datos de entrada del teclado, del ratón o de algún otro dispositivo de entrada, la pantalla se "activará" automáticamente. La siguiente tabla muestra el consumo de energía y la señalización de esta función de ahorro de energía automático: P170S Modo VESA Sincronización Sincronización Vídeo Indicador de Consumo de energía horizontal vertical encendido Funcionamiento normal Activo Activo... -
Página 7: Conexión Dvi
Ordenador 5V/3,3V Sinc-GND GND (tierra) Datos DDC Sinc-H Sinc-V Reloj DDC Conexión DVI Número Lateral del monitor del cable de señal de 24 de Pin clavijas T.M.D.S. RX2- T.M.D.S. RX2+ T.M.D.S. Tierra Sin conexión Sin conexión Sincronización DDC Datos DDC Sin conexión T.M.D.S. RX1- T.M.D.S. RX1+ T.M.D.S. Tierra Sin conexión Sin conexión Corriente +5V/+3,3V test automático Detector de conexión en caliente T.M.D.S. -
Página 8: Especificaciones De La Pantalla Plana
4 de bajada de datos: 2 en la parte anterior, 2 en el lado izquierdo NOTA: a capacidad USB 2.0 requiere un equipo compatible con el estándar 2.0. NOTA: La interfaz USB del monitor SÓLO funciona con el monitor ENCENDIDO (o en el modo de ahorro de energía). Si APAGA el monitor y lo vuelve a ENCENDER, los USB vuelven a enumerarse. interfaz; es posible que los periféricos necesiten unos segundos para volver a funcionar con normalidad. Especificaciones de la Pantalla plana Modelo P170S P190S Tipo de pantalla Matriz activa - TFT LCD Matriz activa - TFT LCD Tipo de panel TN TN Dimensiones de la pantalla 17 pulgadas (17 pulgadas de tamaño de imagen ... -
Página 9: Características Eléctricas
VESA, 1280 x 1024 80,0 75,0 135,0 Características eléctricas Modelo P170S/P190S Señales de entrada de vídeo RGB analógico: 0,7 Voltios +/-5%, 75 ohmnios de impedancia de entrada DVI TMDS digital, 600 mV para cada línea diferencial, polaridad positiva con impedancia de entrada de 50 ohmios Señales de entrada de sincronización horizontal y vertical separadas 3,3V Cmos o nivel 5V TTL, sincronización positiva o negativa. Tensión de entrada de corriente alterna (CA)/frecuencia/corriente de 100 a 240 VAC/ de 50-60 Hz + 3 Hz/ 1,5 A Máx. Sobrecorriente iso de irrupción 120V: 30A (Máx.) 240V: 60A (Máx.) ... -
Página 10: Capacidad Plug And Play
Puede instalar la pantalla en cualquier sistema compatible con Plug and Play. La pantalla proporciona automáticamente al sistema informático la información EDID (Extended Display Identification Data, Datos extendidos de identificación de pantalla) utilizando el protocolo DDC (Display Data Channel, Canal de datos de pantalla) de manera que el sistema puede configurarse automáticamente y optimizar los ajustes de pantalla. Si así lo desea, el usuario puede seleccionar ajustes distintos, pero en la mayoría de los casos la instalación de la pantalla es automática. Política de calidad del monitor LCD y Píxeles Durante el proceso de fabricación del monitor LCD, no es extraño que uno o varios píxeles queden fijos en un estado inalterable, algo que resulta difícil de apreciar y no afecta a la calidad o la facilidad de uso de la pantalla. Para más información, consulte la página de soporte de Dell en la dirección: support.dell.com. Directrices de mantenimiento Cuidado del monitor PRECAUCIÓN: Lea y siga las Instrucciones de seguridad siguiente antes de limpiar el monitor. PRECAUCIÓN: Antes de limpiar el monitor, desenchúfelo de la toma de corriente eléctrica. ... - Página 11 ...
-
Página 12: Apéndice
Aviso de FCC (sólo EE.UU.) y otra información reglamentaria Cómo ponerse en contacto con Dell Precaución: Instrucciones de seguridad PRECAUCIÓN: Uso de controles, ajustes o procedimientos distintos de los especificados en esta documentación podría resultar exzona a choque, peligro eléctrico, y/o riesgos mecánicos. Para obtener información sobre las instrucciones de seguridad, consulte la Información de seguridad. Aviso de FCC (sólo EE.UU.) y otra información reglamentaria Para avisos de FCC y otra información reglamentaria, consulte el sitio web de cumplimiento reglamentario en www.dell.com\regulatory_compliance. Cómo ponerse en contacto con Dell Los clientes en Estados Unidos pueden llamar al 800-WWW-DELL (800-999-3355). NOTA: Si no dispone de una conexión a Internet activa, encontrará información de contacto en su ticket de compra, embalaje, factura o catálogo de productos Dell. Dell ofrece diversas opciones de servicio y asistencia telefónica y en línea. La disponibilidad varía dependiendo del país y del producto, por lo que quizás no pueda acceder a algunos servicios en su zona. Para contactar con Dell por cuestiones de ventas, asistencia técnica o atención al cliente: 1. Visite: support.dell.com. 2. Elija su país o región en el menú desplegable "Elija un país/región", situado en la parte inferior de la página. 3. Haga clic en Contacto en el lado izquierdo de la página. 4. Seleccione el servicio o el vínculo de asistencia adecuado según sus necesidades. 5. Elija el método que más le convenga para contactar con Dell. ... -
Página 13: Configuración Del Monitor
Regreso a la página de contenido Configuración del monitor Monitor Dell™ P170S/P190S Flat Panel Si dispone de un ordenador portátil o de sobremesa Dell™ con acceso a Internet 1. Vaya a http://support.dell.com, introduzca el código de su etiqueta de servicio y descargue el controlador más reciente para su tarjeta gráfica. 2. Una vez instalados los controladores para su adaptador gráfico, intente restablecer la resolución en 1280x1024. NOTA: si no puede establecer la resolución en 1280x1024, póngase en contacto con Dell™ para pedir información sobre un adaptador gráfico que sea compatible con esta resolución. Regreso a la página de contenido... -
Página 14: Si No Dispone De Un Ordenador De Sobremesa, De Un Portátil O De Una Tarjeta Gráfica Dell
Regreso a la página de contenido Configuración del monitor Monitor Dell™ P170S/P190S Flat Panel Si no dispone de un ordenador de sobremesa, de un portátil o de una tarjeta gráfica Dell™ 1. Haga clic con el botón derecho del ratón en el escritorio y seleccione Propiedades. 2. Haga clic en la ficha Configuración. 3. Seleccione Opciones avanzadas. 4. Identifique el proveedor del controlador gráfico en la descripción que aparece en la parte superior de la ventana (p.ej., NVIDIA, ATI, Intel, etc.). 5. Visite la página web del proveedor de la tarjeta gráfica para obtener un controlador actualizado (por ejemplo, http://www.ATI.com http://www.NVIDIA.com). 6. Una vez instalados los controladores para su adaptador gráfico, intente restablecer la resolución en 1280x1024 NOTA: si no puede establecer la resolución en 1280x1024, póngase en contacto con el fabricante de su ordenador o plantéese la opción de comprar un adaptador gráfico que sea compatible con una resolución de vídeo de 1280x1024. Regreso a la página de contenido... -
Página 15: Usar El Monitor
Botón del panel Descripción frontal Use el botón de selección de entrada para seleccionar entre dos señales de vídeo diferentes que pueden conectarse al monitor. Si están conectados el cable VGA y DVI a un PC, este monitor mostrará imágenes automáticamente, siempre que exista una señal de vídeo presente en las salidas VGA o DVI . Si conecta una pantalla a dos PCs y utiliza salvapantallas, lo mejor es establecer ambos a horas exactas. El ratón de cualquiera de ellos que se mueva primero activará primero la entrada de vídeo. Selección de entrada NOTA: Aparecerá la ventana 'Dell Self-test Feature Check' sobre fondo negro si el monitor no detecta ninguna señal de vídeo. Utilizando el botón de selección de entrada, seleccione la entrada que desee comprobar como Entrada analógica o Entrada digital. Desconecte el cable de vídeo de la tarjeta de vídeo. Aparecerá el cuadro de diálogo “Dell Self-test Feature Check” si la pantalla funciona correctamente. o bien o bien... -
Página 16: Usar La Visualización En Pantalla (Osd)
El botón Menú se usa para abrir y salir el OSD y salir de los menús y submenús. Consulte Uso del Menú OSD Menú OSD/seleccionar Utilice estos botones para ajustar (aumentar/reducir rangos) en el menú OSD. Arriba (-) y Abajo Use este botón para ejecutar el Menú de Brillo/Contraste. Brillo/Contraste Utilice este botón para activar el ajuste automático y la configuración. El diálogo siguiente aparecerá en la pantalla negra mientras el monitor se ajusta automáticamente a la entrada de corriente: Ajuste automático El botón de ajuste automático permite al monitor ajustarse automáticamente a la señal de vídeo entrante. Después de usar el ajuste automático, puede seguir ajustando el monitor mediante los controles del reloj de píxeles (grueso) Fase (fino) en la OSD. NOTA: El ajuste automático no se ejecuta si pulsa el botón y no hay señales de vídeo activas o cables conectados. Utilice el botón de encendido para encender y apagar el monitor. La luz verde indica que el monitor está encendido y completamente funcional. La luz ámbar indica el modo de ahorro de energía. Botón de encendido e indicador Usar la Visualización en Pantalla (OSD) Acceder al Sistema de Menús NOTA: Si cambia los ajustes y entra a continuación en otro menú o sale del menú OSD, el monitor guarda automáticamente estos cambios. Estos cambios también se guardan si cambia los ajustes y espera a que desaparezca el menú OSD. Pulse el botón Menú para abrir el menú OSD y mostrar el menú principal. Menú principal de Detección automática de Menú principal de Detección automática de entrada señal analógica (VGA) entrada de señal digital (DVI) - Página 17 o bien Menú principal para la entrada analógica (VGA) Menú principal para la entrada digital (DVI) o bien NOTA: Las funciones de Ajuste automático, Posicionamiento y Configuración de imagen sólo están disponibles durante el uso del conector (VGA). Pulse los botones - y + para moverse entre las opciones de configuración. Al moverse de un icono a otro, el nombre de la opción se resalta. Consulte la tabla una lista completa de todas las opciones disponibles para el monitor. Pulse el botón MENÚ una vez para activar la opción resaltada. Pulse el botón - y + para seleccionar el parámetro deseado. Pulse MENÚ para acceder a la barra deslizante y utilice los botones - y +, según los indicadores del menú para realizar los cambios. Pulse el botón MENÚ una vez para volver al menú principal y seleccionar otra opción o pulse el botón MENÚ dos o tres veces para salir del menú OSD. Icono Menú y submenús Descripción Salir Selecciónelo para salir al menú principal...
- Página 18 Brillo/Contraste El brillo ajusta la luminancia de la luz trasera. Ajuste Brillo en primer lugar, a continuación ajuste Contraste sólo si es necesario más ajuste. Pulse el botón + para aumentar la luminancia y pulse el botón - para reducir la luminancia (mín. 0 ~ máx. 100). La función Contraste ajusta el nivel de diferencia entre la oscuridad y la luminosidad de la pantalla del monitor. Pulse el botón + para aumentar el contraste y pulse el botón - para reducir la luminancia (mín. 0 ~ máx. 100). Posición: Horizontal Posición mueve el área visualizable en la pantalla del monitor. Vertical Al hacer cambios en el ajuste Horizontal o Vertical, no se producen cambios en el tamaño del área de visualización. La imagen cambia como respuesta a su selección. El mínimo es 0 (-) y el máximo es 100 (+).
- Página 19 NOTA: Mientras utiliza la fuente DVI, la opción de Posición no está disponible. Ajuste Automático A pesad de que su PC reconoce el monitor en el inicio, la función de ajuste automático optimiza los ajustes de pantalla para que se usen con su ajuste concreto. Selecciónelo para activar la configuración y ajuste automático. El diálogo siguiente aparecerá en la pantalla negra mientras el monitor se ajusta automáticamente a la entrada de corriente: El botón de ajuste automático permite al monitor ajustarse automáticamente a la señal de vídeo entrante. Después de usar el ajuste automático, puede seguir ajustando el monitor mediante los controles del reloj de píxeles (grueso) Fase (fino) en Configuración de imagen. NOTA: En la mayoría de casos, el ajuste automático produce la mejor imagen para su configuración. ...
- Página 20 Ajustes de imagen: Los ajustes Fase y Reloj de píxeles le permitirán ajustar el monitor a sus preferencias con mayor precisión. Se pude acceder a estos ajustes mediante el menú principal OSD seleccionando Ajustes de imagen. Reloj de píxel Utilice los botones - y + para realizar ajustes. (mínimo: 0 ~ máximo: 100) (grueso) Si no obtiene un resultado satisfactorio, use el ajuste de fase, use el ajuste del Reloj de píxeles (grueso) y a continuación use de nuevo Fase (fino). Fase (fina) NOTA: Esta función puede alterar la anchura de la imagen mostrada. Use la función Horizontal del menú Posición para centrar la imagen en la pantalla. NOTA: Mientras utiliza la fuente DVI, la opción de Ajuste de imagen no está disponible. Ajustes de color Ajustes de color ajusta la temperatura de color, el tono y la saturación. El tono de color se puede ver mejor en áreas de blanco.
-
Página 21: Ajustes Osd
Modo prefijado Se selecciona para obtener los ajustes de color preseleccionados (de fábrica). Este ajuste es también el espacio Normal de color predeterminado estándar "sRGB". Modo prefijado Azul Preseleccionado azul se selecciona para obtener un tono azulado. Este ajuste de color se usa normalmente en aplicaciones de texto (hojas de cálculo, editores de texto, programación, etc.). Modo prefijado Rojo Preseleccionado rojo se selecciona para obtener un tono más rojo. Este ajuste de color se usa normalmente para aplicaciones de color intenso (edición de imagen fotográfica, multimedia, películas, etc.). Usuario Preseleccionado por el usuario: Utilice los botones + y - para aumentar o reducir cada color (R,G, B, ) independientemente en incrementos digitales de 0 a 100. - Página 22 NOTA: Cuando se bloquea el OSD, pulse el botón del menú para que le lleve directamente al menú de ajustes OSD con el bloqueo OSD seleccionado. Seleccione No (-) para desbloquear y permitir acceso al usuario a todos los ajustes aplicables. ...
- Página 23 Audio (opcional) Puede seleccionar encender o apagar el sonido cuando el monitor se encuentre en el modo de ahorro de energía. Sí: activa el audio No: desactiva el audio (por defecto) NOTA: Si la barra de sonido Dell no está conectada correctamente al monitor, el menú audio no estará disponible. ...
- Página 24 Restablecer : Restablece las opciones del menú OSD a los valores predefinidos de fábrica. Salir : selecciónelo para salir del menú Restablecer de valores de fábrica sin restaurar ninguna opción del OSD. Sólo ajustes de posición : cambia los ajustes de Posición de imagen a los valores originales de fábrica. Sólo ajutes de color: cambia los ajustes de rojo, verde y azul a los originales de fábrica y define el ajuste por defecto a Preseleccionado normal. Todos los ajustes: cambia todos los ajustes personalizables por el usuario, incluyendo color, posición, brillo, contraste y tiempo de espera de OSD a los valores de fábrica. El idioma del OSD no cambia. IR — Esta función reduce los casos de retención de imagen. Activar acondicionamiento LCD: Si una imagen parece atascada en el monitor, seleccione la función Acondicionamiento LCD para eliminar la retención de la imagen. La función de Acondicionamiento LCD podría prolongarse durante varias horas. Los casos más serios de retención de imagen son conocidos como quemaduras. La función de Acondicionamiento LCD no elimina las quemaduras. NOTA: Utilice la función de Acondicionamiento LCD si experimenta un problema de retención de imagen.
- Página 25 Regreso a la página de contenido Configuración del monitor Guía del usuario del monitor Dell™ P170S/P190S de pantalla plana Instrucciones importantes para definir la resolución de pantalla en 1280x1024 (Máximo) Para un rendimiento óptimo de la pantalla con sistemas operativos Microsoft Windows®, establezca la resolución de pantalla en 1280x1024 píxeles del modo indicado a continuación: 1. Haga clic con el botón derecho del ratón en el escritorio y seleccione Propiedades. 2. Haga clic en la ficha Configuración. 3. Arrastre el control deslizante hacia la derecha manteniendo pulsado el botón izquierdo del ratón y establezca la resolución de pantalla en 1280x1024. 4. Haga clic en Aceptar. Si 1280x1024 no aparece como opción, es posible que tenga que actualizar su controlador gráfico. Seleccione la descripción que mejor se ajusta al sistema de su ordenador y siga las indicaciones correspondientes: Si dispone de un ordenador portátil o de sobremesa Dell™ con acceso a Internet. Si no dispone de un ordenador de sobremesa, de un portátil o de una tarjeta gráfica Dell™. Regreso a la página de contenido...
- Página 26 La información de este documento está sujeta a cambios sin previo aviso. © 2009 Dell™ Inc. Todos los derechos reservados. Queda terminantemente prohibida cualquier reproducción de estos materiales sin el permiso escrito de Dell™ Inc. Marcas comerciales utilizadas en este texto: Dell y el logotipo de DELL son marcas comerciales de Dell Inc; Microsoft y Windows son marcas registradas o comerciales de Microsoft Corporation en Estados Unidos y/o en otros países. ENERGY STAR es una marca registrada por la Agencia de protección del medio ambiente de EE.UU. Como socio de ENERGY STAR, Dell Inc. establece que este producto cumple las directrices de eficiencia de la energía de ENERGY STAR. En este documento pueden aparecer otras marcas comerciales y nombres comerciales para referirse a las entidades que detentan las marcas y los nombres o a sus productos.
-
Página 27: Acoplar La Base
Regreso a la página de contenido Configuracion del monitor Guía del usuario del monitor Dell™ P170S/P190S de pantalla plana Acoplar la base Conexión del monitor Organización de los cables Fijación de la barra de sonido al monitor (opcional) Quitar la base Acoplar la base NOTA: La base está separada y extendida cuando el monitor se envía desde la fábrica. NOTA: Esto se aplica a los monitores con base. En el caso de que haya comprado la base del AIO, consulte la guía de configuración de la base del AIO para obtener instrucciones. Retire la tapa del monitor y coloque el monitor sobre ella. 1. Encaje las dos pestañas de la parte superior del soporte en la ranura situada en la parte posterior del monitor. 2. Baje el soporte de forma que el área de montaje del monitor se bloquee en el soporte. Conexión del monitor PRECAUCIÓN: Antes de comenzar los procedimientos de esta sección, siga las instrucciones de seguridad. -
Página 28: Conectar El Cable Dvi Blanco
Conectar el Cable DVI Blanco NOTA: los gráficos sólo se utilizan a modo de ilustración. La apariencia del ordenador puede variar. Tras haber completado la conexión del cable VGA/DVI, siga el procedimiento indicado a continuación para completar la configuración del monitor: 1. Conecte los cables de alimentación del ordenador y del monitor a un enchufe cercano. 2. Encienda el monitor y el ordenador. Si aparece una imagen en el monitor, la instalación se habrá completado. Si no es así, consulte el apartado Resolución de problemas. Organización de los cables Después de conectar todos los cables necesarios al monitor y al equipo, (consulte Conectar su monitor) utilice la sujeción de cables para organizarlos correctamente tal y como se muestra en la imagen anterior. Fijación de la barra de sonido al monitor ... -
Página 29: Quitar La Base
Desde la parte trasera del monitor, acople la Barra de Sonido alineando las dos ranuras con las dos pestañas de la parte trasera e inferior del monitor. Deslice la Barra de Sonido hacia la izquierda hasta que encaje. 3. Conecte la barra de sonido a la conexión de corriente continua. Inserte el conector mini estéreo verde lima de la parte posterior en la Barra de Sonido, en la toma de salida de audio del ordenador. ATENCIÓN: No lo utilice con ningún dispositivo que no sea la barra de sonido de Dell. Quitar la base Después de colocar el panel del monitor sobre un paño o almohadilla suave, mantenga pulsado el botón de extracción del LCD y, a continuación, retire la base. NOTA:Para evitar posibles arañazos en la pantalla LCD al retirar la base, asegúrese de que el monitor esté situado en una superficie limpia. NOTA: Esto se aplica a los monitores con base. En el caso de que haya comprado la base del AIO, consulte la guía de configuración de la base del AIO para obtener instrucciones. Regreso a la pagina de contenido ... -
Página 30: Solución De Problemas
Regreso a la página de contenido Solución de problemas Guía del usuario del monitor Dell™ P170S/P190S de pantalla plana Prueba automática Diagnóstico incorporado Problemas comunes Problemas especificos del producto Problemas relativos a USB Solución de problemas de la Dell™ Barra de sonido (opcional) PRECAUCIÓN: Antes de iniciar cualquier procedimiento de esta sección, consulte la Instrucciones de seguridad. Prueba automática El monitor le proporciona una función de comprobación automática que verifica que el monitor funciona adecuadamente. Si el monitor y el PC están conectados correctamente pero la pantalla del monitor permanece oscura, ejecute la comprobación automática de la manera siguiente: 1. Apague el PC y el monitor. 2. Desconecte el cable del vídeo de la parte trasera del PC. Para asegurar el funcionamiento correcto de la función, extraiga los cables analógicos (conector azul) de la parte trasera del PC. -
Página 31: Mensajes De Advertencia De La Osd
1. Asegúrese de que la pantalla está limpia (que no existan partículas de polvo en la superficie de la pantalla). 2. Desconecte el cable de vídeo de la parte trasera del equipo o el monitor. El monitor pasará entonces al modo de prueba automática. 3. En el panel frontal, mantenga pulsado las teclas de Menú (botón 2) y + (botón 4) del panel frontal simultáneamente durante 2 segundos. Aparece una pantalla gris. 4. Inspeccione con cuidado si existen anormalidades en la pantalla. 5. Pulse de nuevo la tecla + (botón 4) del panel frontal. El color de la pantalla cambiará a rojo. 6. Inspeccione si existen anormalidades en la pantalla. 7. -
Página 32: Problemas Específicos Del Producto
Realice una autoprueba de funciones del monitor y determine si estas líneas se encuentran también en el modo de autoprueba. Compruebe que no haya contactos rotos ni doblados en el conector del cable de vídeo. Reinicie el ordenador en el "modo seguro". Problemas Signos visibles de humo o chispas No realice ningún paso de la solución de problemas. relacionados con la Contacte con Dell de inmediato. seguridad Problemas Las averías del monitor aparecen y desaparecen Asegúrese de que la conexión del cable de vídeo entre el monitor y el ordenador es correcta y intermitentes segura. Restablezca el monitor retomando los ajustes de fábrica. Realice una autoprueba de funciones del monitor y determine si estos problemas ocurren en el modo de autoprueba. -
Página 33: Solución De Problemas De La Dell™ Barra De Sonido (Opcional)
Verifque la fuente USB 2.0 en su PC. Vuelva a conectar el cable de subida de datos al PC. Vuelva a conectar los periféricos USB (conector de bajada de datos). Solución de problemas de la Dell™ Barra de sonido (opcional) SÍNTOMAS HECHOS OBSERVADOS SOLUCIONES POSIBLES COMUNES No se oye sonido La Barra de Sonido tiene suministro eléctrico; el Conecte el cable de entrada de línea de audio en la toma de salida de indicador de alimentación está encendido audio del ordenador.
