Trane Genius SRVE 050 Instalación, Operación Manutención

Trane Genius SRVE 050 Instalación, Operación Manutención

Ocultar thumbs Ver también para Genius SRVE 050:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Instalación
Operación
Manutención

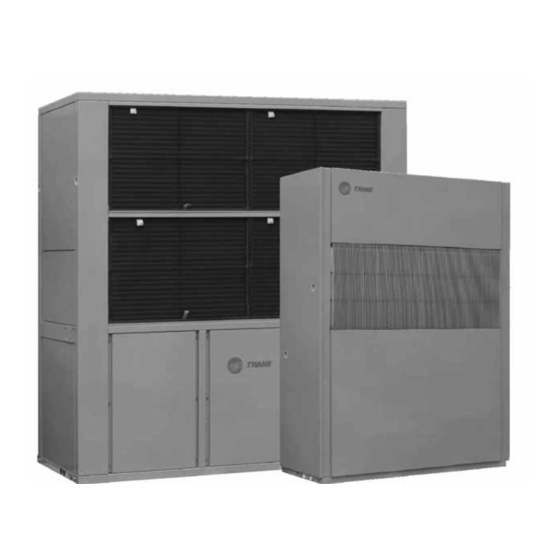

Genius 5 - 15 Ton
Diamond 20 - 40 Ton
Condicionadores de Aire Central
tipo "Self Contained"
Modelos Genius
SRVE 050
SAVE 050
SRVE 075
SAVE 075
SRVE 100
SAVE 100
SRVE 125
SAVE 125
SRVE 150
SAVE 150
Modelos Diamond
SAVE 200
SIVE 200
SAVE 250
SIVE 250
SAVE 300
SIVE 300
SAVE 350
SIVE 350
SAVE 400
ADVERTENCIA DE SEGURIDAD
La instalación y el servicio a este equipo sólo debe efectuarse por personal calificado. La instalación, el
arranque y el dar servicio a equipo de calefacción, ventilación y aire acondicionado representa un grado
de peligro requiriéndose por lo tanto de conocimiento específico y capacitación para quien realiza
dichas labores. El equipo que ha sido instalado, ajustado o alterado inapropiadamente por alguna
persona no calificada, podría provocar la muerte o lesiones graves. Al trabajar sobre el equipo, observe
todas las indicaciones de precaución en la literatura y en las etiquetas adheridas al equipo.
Noviembre 2015
SIVE 050
SIVE 075
SIVE 100
SIVE 125
SIVE 150
PKG-SVN002F-ES

Publicidad

Tabla de contenido
loading

Manuales relacionados para Trane Genius SRVE 050

Resumen de contenidos para Trane Genius SRVE 050

  • Página 1 Instalación Operación Manutención Genius 5 - 15 Ton Diamond 20 - 40 Ton Condicionadores de Aire Central tipo “Self Contained” Modelos Genius SRVE 050 SAVE 050 SIVE 050 SRVE 075 SAVE 075 SIVE 075 SRVE 100 SAVE 100 SIVE 100 SRVE 125 SAVE 125 SIVE 125...
  • Página 2 PKG-SVN002F-ES...

  • Página 3: I-Introducción

    Importante: Una vez que la empresa Trane de Brasil tiene como política el continuo desarrollo de sus productos, se reserva el derecho de cambiar sus especificaciones y dibujos sin previo aviso. La instalación y manutención de los equipamientos especificado en este manual, deberán ser realizados por técnicos acreditados y/ o au- torizados por la empresa Trane, la no observancia y/o adopción de los procedimientos, presentados en este...

  • Página 4: Tabla De Contenido

    Índice I-Introducción II-Descripción del Modelo III-Informaciones Generales IV-Datos Generales V-Instalación VI-Termostato Programable VII-Arranque de la Unidad VIII-Operación IX-Mantenimiento X-Herramientas y Equipamientos XI-Diagnóstico XII-Análisis de Irregularidades XIII-Esquemas Eléctricos XVI-Tabla de Conversión PKG-SVN002F-ES...

  • Página 5: Ii-Descripción Del Modelo

    II-Descripción del Modelo Genius DEFINICIÓN DEL PRODUCTO BASICO ACESS. GENERAIS ACESS. CIRC. FRIGOR. ACESS. ELÉCTRICOS ACESS. VENT. S P E S A V E 0 5 0 0 0 3 A A S 1 L A 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24...

  • Página 6: Descripción Del Modelo

    Descripción del Modelo Diamond DEFINICIÓN DEL PRODUCTO BASICO ACESS. GENERAIS ACESS. CIRC. FRIGORÍFICO ACESS. ELÉCTRICOS ACESS. VENT. S P E S A V E 2 0 0 0 D 3 A A A 1 L A 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30...

  • Página 7: Iii-Informaciones Generales

    & tube está integrado acondicionado no sean instalados en Los Condicionadores de Central Genius un subresfriador y pueden ser limpios ambientes con atmósfera corrosiva, y Diamond de la empresa Trane son mecánicamente o químicamente. como gases ácidos, alcalinos proyectados para trabajar de forma ambientes con brisa del mar.

  • Página 8: Informaciones Generales

    Informaciones Generales Informaciones Generales Fig. 01 - Layout del Self Genius/Diamond. Fig. 01 - Layout del Self Genius/Diamond. PKG-SVN002F-ES PKG-SVN002D-ES...
  • Página 9 Informaciones Generales Informaciones Generales Fig. 02- Localización de las Etiquetas. Fig. 02- Localización de las Etiquetas. Esquema eléctrico Atención Daño del compresor de desplazamiento Etapas del compresor de SS. Características técnicas Esquema eléctrico Líquido Descarga Descargar Líquido Circuito-1 SIVE 1 CIRCUITO SIVE 2 CIRCUITOS Circuito-2 Características técnicas...

  • Página 10: Iv-Datos Generales

    IV-Datos Generales Genius Tab. 01 - Datos Generales Self Contained Genius 050 a 150. Modelo Cap. Nominal(1) 12,5 Tensión Alimentación Volts 220 ó 380 ó 440 V Frecuencia 60 Hz Fase Trifásico - 3F Refrigerante R407C (Standard) N° Circuitos Dimensional Largura 1190 1 500...

  • Página 11: Datos Generales

    Datos Generales Diamond Tab. 02 - Datos Generales Self Contained Diamond 200 a 400. Modelo Unid SAVE / SIVE SAVE / SIVE SAVE / SIVE SAVE / SIVE SAVE Cap. Nominal(1) Volts 220 ou 380 ou 440 V Tensión Alimentación 60 Hz Frecuencia Trifásico - 3F...

  • Página 12: V-Instalación

    - Informe a Trane de los daños y de exceder el peso de la unidad con un factor de seguridad adecuado. las providencias para los reparos.

  • Página 13: Instrucciones Para Una Correcta Instalación

    Instalación Instalación Instrucciones Para Una Correcta - Hacer la instalación eléctrica. Espacios Sugeridos para Instrucciones Para Una Correcta - Hacer la instalación eléctrica. Entradas Espacios Sugeridos para instalación Entradas para conexiones Manutención y Circulación de Aire instalación para las conexiones eléctricas son Manutención y Circulación de Aire Para una instalación apropiada, eléctricas son previstas en ambos...

  • Página 14: Instalación

    Instalación Espacios Sugeridos para Manutención y Circulación de Aire Fig. 04a- Modelos SAVE /SIVE/SRVE/ Fig. 04b- Modelos SAVE /SIVE/SSVE SSVE FLUJO Fig. 04c- Modelos SRVE. FLUJO FLUJO FLUJO FLUJO Tab. 05 - Espacios Libres Recomendados (mm). MODELO CONDENSADOR SRVE 050-150 AIRE/ INCORPORADO 1.200 2.000...

  • Página 15: Interconexión De La Unidad Evaporadora Al Condensador Remoto

    Instalación Conexiones para Dreno - La línea de interconexión entre el Las unidades Genius y Diamond evaporador y el condensador debe poseen dos salidas de dreno del ser lo mas corta posible; lado izquierdo de las unidades para - No reducir la bitola de las líneas drenar los condensados.

  • Página 16: Son Hechas De Tubos De Cobre

    Para distancias mayores consulte Nota: a Trane. La carga nominal de refri- El tipo de aceite utilizado es el Trane Oil 48. gerante R407C y de aceite de los equipamientos está indicada en los tabla de carga nominal y adicional.
  • Página 17 Instalación Diamond Ejemplo de Aplicación Tab. 08 - Carga Nominal de Refrigerante R-407c y de Aceite por circuito - Diamond. Calcular la carga de refrigerante para un Condicionador SIVE 200 2-20TON Compresor Carga Refrigerante Carga Inicial Aceite (litros) Modelo - con dos condensadores remotos CRCB - 10 TONs cada, instalados la Cto 1 Cto 2...
  • Página 18 Instalación Instalación Recomendaciones para b. En los trechos horizontales de la instalación Frigorífica y Accesorios Línea de descarga, dar una inclinación Recomendaciones para b. En los trechos horizontales de la Unidad Condensadora encima de la en el sentido del flujo del refrigerante instalación Frigorífica y Accesorios Línea de descarga, dar una inclinación Unidad Evaporadora...
  • Página 19 Instalación Instalación Tuberías Hidráulicas Salida calculada CUIDADO 1. Las unidades salen de la fábrica programa selección vía Para evitar daños en el condensador, Tuberías Hidráulicas La Salida es calculada por el programa conexiones lado computador o considerando una CUIDADO ! ! ! ! ! no exceda la presión de agua encima 1.

  • Página 20: Condensador Enfriado A Agua (Save) La Humedad Condensadora Enfriada

    Instalación Condensador enfriado agua Fig. 07- Pérdida de Presión de agua -Condensador Tube & Tube. (SAVE) La humedad condensadora enfriada a agua modelo SAVE, utiliza con- densador del tipo Tube & Tube. La SAVE 150 conexión hidráulica saldrá de fábrica SAVE 125 por el lado derecho, pudiendo ser SAVE 200 / 250...
  • Página 21 Instalación Instalación Eléctrica Voltaje suministro: Las Unidades son suministradas energía eléctrica suministro con el termostato Estándar que unidad, debe tiene un conjunto de bornes y un ¡ATENCIÓN! rigurosamente apropiada para chicote de cables que permite que Desconectar la energía eléctrica que la unidad opere normalmente.
  • Página 22 Instalación Tuberías Hidráulicas Complete este Check List así que la Montaje de la Unidad La Tubería de dreno de unidad esté instalada para verificar La unidad está localizada la bandeja de condensación está que todos los procedimientos de en el local de instalación final. instalada.

  • Página 23: Vi-Termostato Programable

    VI-Termostato Programable Opcional Características con el termostato retirado de su - Pantalla Grande con Iluminación compartimiento en la pared. de Fondo – Esta pantalla despliega Control Precisión la temperatura vigente, el ajuste de Temperatura (+/-1°F) – Confort la temperatura y la hora . confiable y consistente.

  • Página 24: Termostato Programable

    Termostato Pro- gramable Opcional Especificaciones. Voltaje Terminal Corriente (50/60 Hz) W (Calefacción) 20 - 30 Vac 0,02 - 1,0A Y (Enfriamiento) 20 - 30 Vac 0,02 - 1,0A G (Ventilador) 20 - 30 Vac 0,02 - 0,60A A (Economizador/TOD) 20 - 30 Vac 0,02 - 1,0A - Rango Ajuste de Temperatura Calefacción...

  • Página 25: Check List Para Se Poner En Marcha

    VII-Arranque de la Unidad Check List para se poner en para completar la carga de gas, ¡ATENCIÓN! marcha explicadas próximos Para evitar daños en el compresor, Una vez instalada la unidad, capítulos. no opere la unidad con la válvula complete cada ítem de esta lista. de servicio de succión, descarga o Cuando todos estén cumplidos, la Procedimientos para el Arranque...

  • Página 26: Arranque De La Unidad

    Arranque de la Unidad Verificando las condiciones de restricción puede ¡ATENCIÓN! Operación frecuentemente identificada Para evitar daños del compresor, unidad está notable diferencia no permita que líquido refrigerante operando aproximadamente temperatura de un lado y otro entre en la Línea de succión. minutos sistema área...
  • Página 27 Arranque de la Unidad Arranque de la Unidad Fig. 10- Hoja de Arranque. Fig. 10- Hoja de Arranque. PKG-SVN002F-ES PKG-SVN002D-ES...
  • Página 28 Arranque de la Unidad Arranque de la Unidad Fig. 10- Hoja de Arranque - continuación. Fig. 10- Hoja de Arranque - continuación. PKG-SVN002F-ES PKG-SVN002D-ES...

  • Página 29: Viii-Operación

    VIII-Operación Parada Manual pueden provocar la parada del Ocurre cuando se desea parar condicionador. el condicionador por un motivo Antes rearmarlos, elimine cualquiera, o en el fin del período irregularidad analizando de trabajo. detalladamente instalación 1. Colocar el interruptor de partida usando como guía la Sección de ON-OFF situado...

  • Página 30: Operación

    Operación Dispositivos Protección condiciones extremas de solicitación). Seguridad El rearme es automático. 2. Presostato de Alta Presión 4. Termostato de Descarga El presostato de alta está conectado en la Tubería de descarga, sintiendo la termostato bimetálico presión ahí establecida y desconecta localizado internamente al compresor equipamiento, presión...
  • Página 31 Operación Válvula de Control de Condensación Operación - La verificación de esto se hace - Danfoss La válvula de control de condensación midiendo la temperatura de la entrada Desarrollada específicamente para es una válvula modulada de tres vías de líquido (C) y la salida para el tanque mantener las Presiones adecuadas del controlada por la presión de alta.
  • Página 32 Operación Operación Operación Como acontece todas durante las condiciones climáticas del EL total de A mas B es el total de la Como acontece todas condiciones climáticas del verano (alta EL total de A mas B es el total de la Como acontece todas...

  • Página 33: Ix-Mantenimiento

    IX-Mantenimiento Preventivo Periódico Hacer todas las inspecciones Verifique anote Verifique el mirilla de la y servicios de manutención en temperaturas de bulbo seco y Línea de líquido. Teste fugas y intervalos recomendados. Verifique presión corríjalos, si fuera necesario. Vea el Esto prolongará...
  • Página 34 Mantenimiento Procedimientos de Mantenimiento Preventivo Poleas y Correas Mantenimiento Filtros de Aire debe verificar correcto Los filtros permanentes y lavables, alineamiento y funcionamiento de las suministrados con los acondicionadores poleas. de aire, deben ser limpios con una 1. Gire, manualmente, las poleas para solución de agua fría y detergente verificar sí...
  • Página 35 Procedimientos de Procedimientos de Mantenimiento Mantenimiento Medición de la Tensión de las a. Falta de refrigerante; Medición de la Tensión de las b. Filtro secador obstruido; Correas b. Filtro secador obstruido; Correas Válvula expansión Para medir la tensión de las correas, c.

  • Página 36: Limpieza

    Todos Trane asume ninguna diferencia de temperatura, entre suministradora de productos químicos.
  • Página 37 Procedimientos de Procedimientos de Mantenimiento Mantenimiento Quedará más fácil descubrir la causa Testes de fuga con nitrógeno Quedará más fácil descubrir la causa Testes de fuga con nitrógeno ! ! ! ! ! ¡ATENCIÓN! ¡ATENCIÓN! del mal funcionamiento del sistema, test fuga deberá...

  • Página 38: Procedimientos De Mantenimiento

    Procedimientos de Mantenimiento Buscar fugas todas refrigerante, verifique que el equipo Cálculo de Subenfriamiento soldaduras, conexiones y flanges del está vacío y no hay fugas. Subenfriamiento es la diferencia circuito, con espuma de jabón, que entre temperatura Carga de Refrigerante Líquido produce, donde está...
  • Página 39 Procedimientos de Mantenimiento R-407C Cálculo del Sobrecalentamiento Tab. 12 - Regulajes Super calentamiento y Subresfriamiento. Sobrecalentamiento es la diferencia Super calentamiento Sub resfriamiento entre la temperatura de la línea de Act ivid ad Aumenta Disminuye Aumenta Disminuye succión (TLS) y la temperatura de Abrir la válvula de expansión evaporación saturada (T EVS).
  • Página 40 Procedimientos de Mantenimiento compresor puede presentar y del aceite y hacer la limpieza de básicamente tipos todo el circuito con la colocación de problemas: mecánicos o eléctricos. filtros secadores antiácidos HH, en En los dos casos, el compresor la succión y en la línea de líquido. En deberá...

  • Página 41: X-Herramientas Y Equipamientos

    - Termómetro electrónico; - Juego completo de llaves Allen; - Refrigerante R-407c y aceite - Juego de desatornilladores; Trane 48 / poliol ester; - Juego de alicates, universal, corte, - Aparato de solda oxi-acetileno; presión, descascador de hilos; - Tabla de presión temperatura del - Juego flangeador de tubos;...

  • Página 42: Xi-Diagnóstico

    XI-Diagnóstico Procedimientos de Operación ¡ATENCIÓN! Instale lo manómetros de alta y baja en las válvulas schrader de Desconecte la energía eléctrica y aguarde que todos los las líneas de líquido y de succión. equipamientos en rotación paren, Cuando unidad estabilizar antes de hacer los servicios (después de operar 15 minutos a verifique o pruebe la unidad.

  • Página 43: Xii-Análisis De Irregularidades

    XII-Análisis de Irregularidades A. Ventilador Del Condensador No Arranca Síntomas Ca usa Posible Pr ocedimiento 1. El voltímetro no regist ra tensión de su minist ro 1 . Falta d e en ergía. 1. Verifique e l sum inistro de f uerza . de ene rgía.

  • Página 44: Análisis De Irregularidades

    Análisis de Irregularidades C. Compresor Trabaja Intermitente Síntomas Ca usa Posibl e Pr ocedim iento 1. Funcionam en to n ormal, e xcept o po r parada s 1 . Con tacto int ermiten te e n el circuito d e 1.
  • Página 45 Análisis de Irregularidades F. C omp re sor Esta Ruidoso Síntomas Ca usa Posibl e Pr ocedim iento 1. Ruído de co sa hu eca. 1 . Falta d e aceite . 1. Agreg ue a ce ite . 2. Ruído exce sivo. 2 .
  • Página 46 Análisis de Irregularidades I. Presión D e Descarga Muy Baja Síntomas Ca usa Posibl e Pr ocedim iento 1. Pe queñ a elevació n de tem pe ra tura d e ag ua 1 . Flu jo excesivo de água a t ra vés d el 1.
  • Página 47 Análisis de Irregularidades L. Com presor Scroll Consum o Exce sivo Síntomas Ca usa Posibl e Pr ocedimiento 1. Verificar infilt ra cione s de a ire e aislam iento 1. Alta tem perat ura en el área co ndiciona da. 1 .
  • Página 48 Análisis de Válvula de Control de Irregularidades Condensación Válvula de Control de Condensación. Síntomas Causa Posi ble Proce dimiento Válvula incapaz de estrangula r la p uerta C porqu e: Elevar artificialmen te la presión d e recalq ue y dar un a.
  • Página 49 Análisis de Termostato Programable Irregularidades Opcional Síntomas Causa Pos ible Proc edimie nto Verif icar presen cia d e 24 Va c e ntre C y RC. La pan talla no se activa Termo st ato n o e st á en ergizado Verif icar fun ciona bilidad instalación...
  • Página 50 Análisis de Termostato Programable Irregularidades Opcional Sintoma Causa Prováv el Ação Verif icar la presencia de 24 Vac en el eq uip o en e l la do se cu nda rio del t ra nsform ador entre la Falla d el equ ipo de En friam ie nto línea de volt aje y la com ún.

  • Página 51: Xiii-Esquemas Eléctricos

    XIII-Esquemas Eléctricos Secuencia de Control Energiza también relé tiempo RT, que tiene un contacto próximas páginas, en serie con el interruptor del colocamos esquemas segundo compresor C4 (retardo eléctricos unidades de 15 s), para evitar que los dos Condicionadoras de aire Genius y compresores entren mismo...

  • Página 52: Esquemas Eléctricos

    Esquemas Esquemas Eléctricos SAVE/Genius Eléctricos SAVE/Genius Fig. 18- Esquema eléctrico Fuerza y Comando SAVE 050/075 - Standard Fig. 18- Esquema eléctrico Fuerza y Comando SAVE 050/075 - Standard PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 53 Esquemas Esquemas Eléctricos Eléctricos SAVE/Genius SAVE/Genius Fig. 19- Esquema eléctrico Fuerza y Comando SAVE 050/075 - Con calefación 1 o 2 etapas Fig. 19- Esquema eléctrico Fuerza y Comando SAVE 050/075 - Con calefación 1 o 2 etapas PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 54 Esquemas Esquemas Eléctricos Eléctricos SAVE/Genius SAVE/Genius Fig. 20- Esquema eléctrico Fuerza y comando SAVE 050/075 - Con RTRM Fig. 20- Esquema eléctrico Fuerza y comando SAVE 050/075 - Con RTRM PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 55 Esquemas Esquemas Eléctricos SAVE/Genius Eléctricos SAVE/Genius Fig. 21 - Esquema Electrico Fuerza y comando SAVE 100/125/150 - Standard Fig. 21 - Esquema Electrico Fuerza y comando SAVE 100/125/150 - Standard PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 56 Esquemas Esquemas Eléctricos SAVE/Genius Eléctricos SAVE/Genius Fig. 22- Esquema electrico fuerza y comando SAVE 100/125/150 - Con aquecimento de 1 o 2 etapas Fig. 22- Esquema electrico fuerza y comando SAVE 100/125/150 - Con aquecimento de 1 o 2 etapas PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 57 Esquemas Esquemas Eléctricos SAVE/Genius Eléctricos SAVE/Genius Fig. 23 - Esquema electrico fuerza y comando SAVE 100/125/150 - Con RTRM. Fig. 23 - Esquema electrico fuerza y comando SAVE 100/125/150 - Con RTRM. PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 58 Esquemas Esquemas Eléctricos SAVE/Diamond Eléctricos SAVE/Diamond Fig. 24 - Esquema electrico fuerza y comando SAVE 200/250/300//350 - Standard Fig. 24 - Esquema electrico fuerza y comando SAVE 200/250/300//350 - Standard PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 59 Esquemas Esquemas Eléctricos SAVE/Diamond Eléctricos SAVE/Diamond Fig. 25 - Esquema electrico fuerza y comando SAVE 200/250/300/350 - Standard. Fig. 25 - Esquema electrico fuerza y comando SAVE 200/250/300/350 - Standard. PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 60 Esquemas Esquemas Eléctricos SAVE/Diamond Eléctricos SAVE/Diamond Fig. 26 - Esquema electrico fuerza y comando SAVE 400 - Standard Fig. 26 - Esquema electrico fuerza y comando SAVE 400 - Standard PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 61 Esquemas Esquemas Eléctricos SIVE/Genius Eléctricos SIVE/Genius Fig. 27 - Esquema electrico fuerza y comando SIVE 050/075 - Standard Fig. 27 - Esquema electrico fuerza y comando SIVE 050/075 - Standard PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 62 Esquemas Esquemas Eléctricos SIVE/Genius Eléctricos SIVE/Genius Fig. 28 - Esquema electrico fuerza y comando SIVE 050/075 - Con calefación de 1 o 2 etapas. Fig. 28 - Esquema electrico fuerza y comando SIVE 050/075 - Con calefación de 1 o 2 etapas. PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 63 Esquemas Esquemas Eléctricos Eléctricos SIVE/Genius SIVE/Genius Fig. 29 - Esquema electrico fuerza y comando SIVE 050/075 - con RTRM. Fig. 29 - Esquema electrico fuerza y comando SIVE 050/075 - con RTRM. PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 64 Esquemas Esquemas Eléctricos SIVE/Genius Eléctricos SIVE/Genius Fig. 30 - Esquema electrico fuerza y comando SIVE 100/125/150 - Standard Fig. 30 - Esquema electrico fuerza y comando SIVE 100/125/150 - Standard PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 65 Esquemas Esquemas Eléctricos Eléctricos SIVE/Genius SIVE/Genius Fig. 31 - Esquema electrico fuerza y comando SIVE 100/125/150 - Con calefación de 1 o 2 etapas. Fig. 31 - Esquema electrico fuerza y comando SIVE 100/125/150 - Con calefación de 1 o 2 etapas. PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 66 Esquemas Esquemas Eléctricos SIVE/Genius Eléctricos SIVE/Genius Fig. 32 - Esquema electrico fuerza y comando SIVE 100/125/150 - con RTRM. Fig. 32 - Esquema electrico fuerza y comando SIVE 100/125/150 - con RTRM. PKG-SVN002F-ES PKG-SVN002D-ES...
  • Página 67 Esquemas Esquemas Eléctricos SIVE/Diamond Eléctricos SIVE/Diamond Fig. 33 - Esquema electrico fuerza y comando SIVE 200/250/300/350 - Standard Fig. 33 - Esquema electrico fuerza y comando SIVE 200/250/300/350 - Standard PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 68 Esquemas Esquemas Eléctricos Eléctricos SRVE/Genius SRVE/Genius Fig. 34 -Esquema electrico fuerza y comando SRVE 050/075 - Standard Fig. 34 -Esquema electrico fuerza y comando SRVE 050/075 - Standard PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 69 Esquemas Esquemas Eléctricos SRVE/Genius Eléctricos SRVE/Genius Fig. 35 - Esquema electrico fuerza y comando SRVE 050/075 - Con calefacón de 1 o 2 etapas. Fig. 35 - Esquema electrico fuerza y comando SRVE 050/075 - Con calefacón de 1 o 2 etapas. PKG-SVN002F-ES PKG-SVN002D-ES...
  • Página 70 Esquemas Esquemas Eléctricos Eléctricos SRVE/Genius SRVE/Genius Fig. 36 -Esquema electrico fuerza y comando SRVE 050/075 - con RTRM. Fig. 36 -Esquema electrico fuerza y comando SRVE 050/075 - con RTRM. PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 71 Esquemas Esquemas Eléctricos SRVE/Genius Eléctricos SRVE/Genius Fig. 37 - Esquema electrico fuerza y comando SRVE 100/125/150 - Standard Fig. 37 - Esquema electrico fuerza y comando SRVE 100/125/150 - Standard PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 72 Esquemas Esquemas Eléctricos Eléctricos SRVE/Genius SRVE/Genius Fig. 38 -Esquema electrico fuerza y comando SRVE 100/125/150 - con calefación de 1 o 2 etapas. Fig. 38 - Esquema electrico fuerza y comando SRVE 100/125/150 - con calefación de 1 o 2 etapas. PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 73 Esquemas Esquemas Eléctricos SRVE/Genius Eléctricos SRVE/Genius Fig. 39 - Esquema electrico fuerza y comando SRVE 100/125/150 - Con RTRM. Fig. 39 - Esquema electrico fuerza y comando SRVE 100/125/150 - Con RTRM. PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 74 Esquemas Esquemas Eléctricos SAVE Eléctricos SAVE Fig. 40 -Esquema electrico fuerza y comando SAVE 200/250/300/350 - con RTRM. Fig. 40 - Esquema electrico fuerza y comando SAVE 200/250/300/350 - con RTRM. PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 75 Esquemas Esquemas Eléctricos Eléctricos SAVE SAVE Fig. 41 - Esquema electrico fuerza y comando SAVE 400 - Con RTRM. Fig. 41 - Esquema electrico fuerza y comando SAVE 400 - Con RTRM. PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 76 Esquemas Esquemas Eléctricos SIVE Eléctricos SIVE Fig. 42 -Esquema electrico fuerza y comando SIVE 200/250/300/350 - con RTRM. Fig. 42 - Esquema electrico fuerza y comando SIVE 200/250/300/350 - con RTRM. PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 77 Esquemas Esquemas Eléctricos GENIUS/DIAMOND Eléctricos GENIUS/DIAMOND Fig. 43 - Esquema electrico de comando RTRM - Reliatel. Fig. 43 - Esquema electrico de comando RTRM - Reliatel. PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 78 Esquemas Esquemas Eléctricos Eléctricos GENIUS/DIAMOND GENIUS/DIAMOND Fig. 44 -Esquema de Interligación - Stardard Fig. 44 - Esquema de Interligación - Stardard PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 79 Esquemas Esquemas Eléctricos GENIUS/DIAMOND Eléctricos GENIUS/DIAMOND Fig. 45 -Esquema de Interligación - Programables. Fig. 45 - Esquema de Interligación - Programables. PKG-SVN002D-ES PKG-SVN002F-ES...
  • Página 80 Esquemas Eléctricos GENIUS/DIAMOND Esquemas Eléctricos GENIUS/DIAMOND Fig. 46 -Esquema de Interligación - Aquecimento Stardard. Fig. 46 - Esquema de Interligación - Aquecimento Stardard. PKG-SVN002D-ES PKG-SVN002F-ES...

  • Página 81: Xiv-Tabla De Conversión

    XIV-Tabla de Conversión Para Factor de Para Factor de Largo Conversion Velocidade Conversion Piés (ft) metros (m) 0,30481 Piés por minuto (ft/min) metros por segundo (m/s) 0,00508 Pulgadas (in) milímetros (mm) 25,4 Piés por segundo (ft/s) metros por segundo (m/s) 0,3048 Area Energia, Fuerza y Capacidad...
  • Página 82 PKG-SVN002F-ES...
  • Página 83 HVAC, servicios integrales para edificios y partes de reemplazo. Para mayor información visítenos en www.trane.com.br Trane mantiene una política de mejoramiento continuo de sus productos y datos de productos reservándose el derecho de realizar cambios a sus diseños y especificaciones sin previo aviso.

Este manual también es adecuado para:
