Raccordement
des options
Raccords face
inférieure du
boîtier

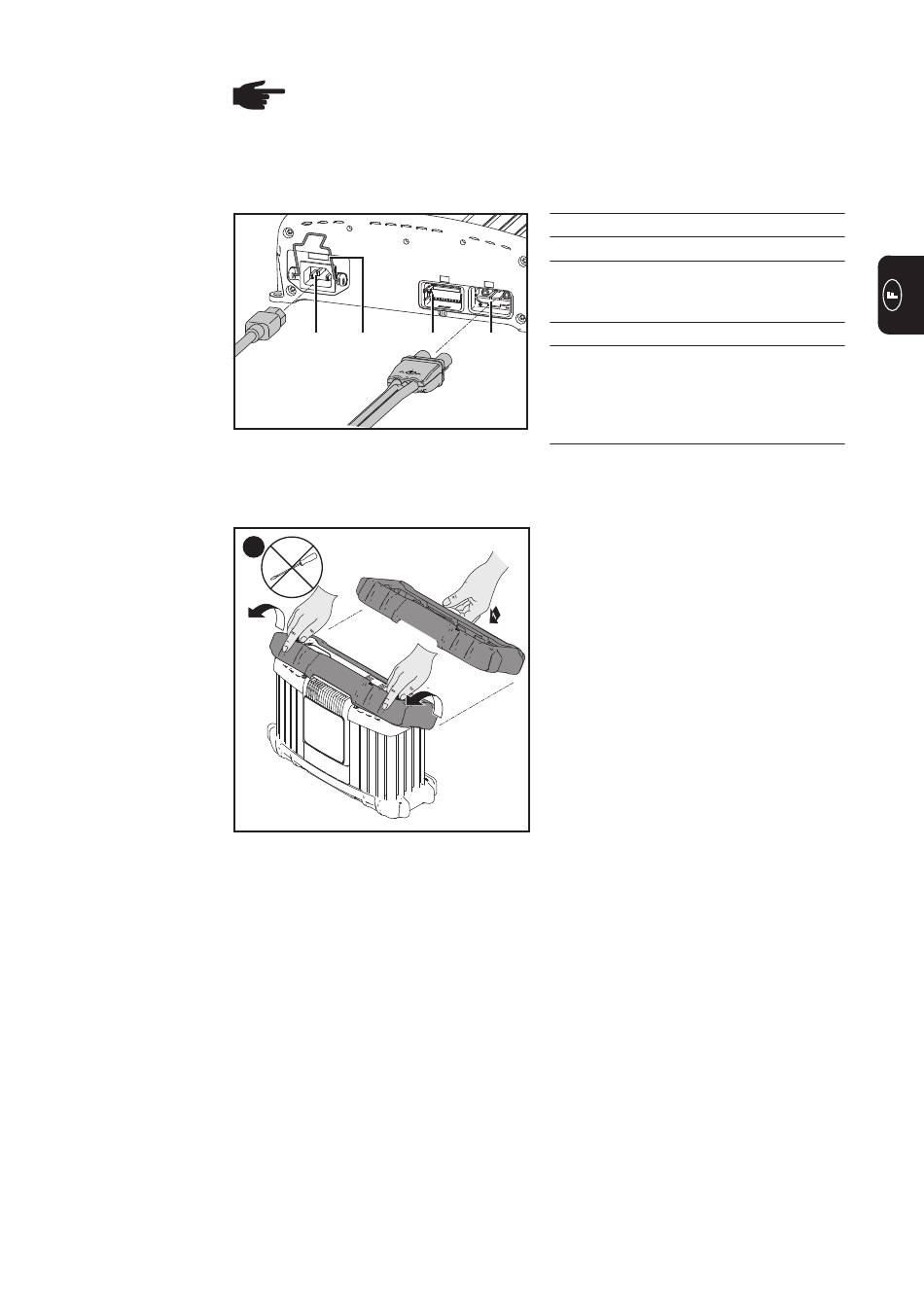

Face inférieure du boîtier
Cadre de protec-
1
tion
Montage du cadre de protection
REMARQUE ! Risque de dommages pour l'appareil et ses accessoires. Bran-
cher les options et les extensions du système uniquement lorsque la prise
d'alimentation est débranchée et que le câble de chargement est déconnecté
de la batterie.
(9)
(10)
(11)
2
2
N° Fonction
(9) Entrée CA - Connecteur secteur
(10) Blocage de sécurité du câble
d'alimentation
à installer
(11) Non affectée
(12)
(12) Raccord P1 - Connecteur câble de
chargement
en plus également pour les options
Arrêt externe, Chargement en fonc-
tion de la température
Important ! Le démontage du cadre de
protection s'effectue dans l'ordre inverse
du montage.
5
