Cambio de modos de la pistola

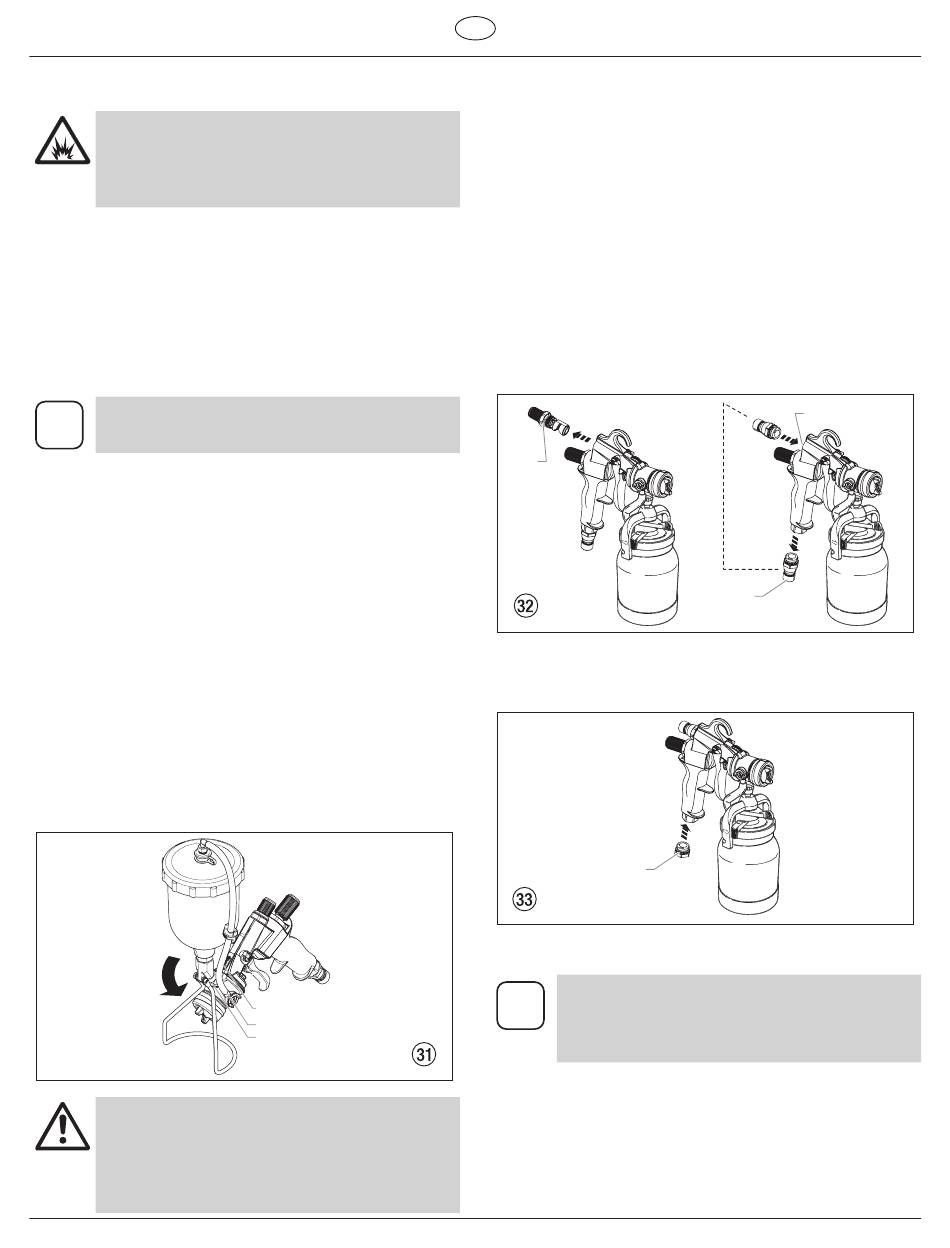

10.2 Conversión a alimentación superior
El depósito está diseñado para una presión
de trabajo máxima de 0,41 barias (6 PSI). Las
presiones superiores a 0,41 barias (6 psi) pueden
provocar fugas en el depósito, daños al equipo o
posibles lesiones al usuario.
La pistola pulverizadora HVLP de alimentación superior está
diseñada para usarse en aplicaciones especiales como la
pulverización en áreas limitadas. La posición del depósito le
permite a la pistola de alimentación superior pulverizar hacia
abajo y hacia arriba.
Cuando se pulveriza con la pistola de alimentación superior,
recuerde los siguientes consejos para obtener los mejores
resultados. Mantenga el depósito presurizado en todo momento
cuando esté pulverizando. Si intenta alimentar material con la
ayuda de la gravedad, se desacelerará o detendrá el flujo de
material en la boquilla.
i Se recomienda extraer el gancho cada vez que
utilice el conjunto del depósito de alimentación
superior
Para ajustar la pistola pulverizadora para el suministro de
alimentación superior:
1. Suelte la tuerca de retención con una llave y retire el conjunto
de depósito de un litro.
2. Saque el tubo de aire (Fig. 31, pos. 1) del acople del tubo de
aire (2) que está en la pistola pulverizadora.
3. Separe el cabezal de la pistola de la parte posterior de la
misma (consulte las instrucciones en la página 3). Vuelva
a montar el cabezal de la pistola invertido, para que el
conector de la entrada de líquido en el cabezal de la pistola
apunte hacia arriba para aceptar el conjunto del depósito de
alimentación superior.
4. Extraiga el gancho y rosque la tuerca de retención en el
conjunto del depósito de alimentación superior en la entrada
de liquido (3) del cabezal de de la pistola. Gire la palanca
giratoria del depósito y fije el conjunto de la pistola en una
superficie nivelada.
5. Use una llave ajustable para asegurar la tuerca de retención,
asegurándose de que el conjunto del depósito y la pistola
permanecen en una posición nivelada. El depósito debe
permanecer en una posición vertical cuando esté sobre el
acople.
6. Conecte el tubo de aire al acople del tubo de aire de la pistola
pulverizadora.
La pistola no se mantendrá en posición vertical
por sí sola cuando se haya convertido al modo
de alimentación superior. Utilice algún medio de
soporte durante la fase de llenando. No permita
Atención
que la pistola quede de costado una vez que se
ha llenado. No cuelgue la pistola por el gancho
cuando está llena de material.
1
2
3
E
10.3 Conversión de la pistola de modelo sin
purgador a modelo con purgador
Su pistola pulverizadora HVLP se puede convertir de una
configuración sin purgador a con purgador. La configuración de
purgador brinda más potencia atomizante para materiales de
mayor viscosidad, como látex y esmaltes. La configuración de
purgador puede facilitar la pulverización en espacios limitados
como gabinetes interiores, ya que la manguera de aire se mueve
a la parte posterior de la pistola.
Para convertir una pistola pulverizadora en una configuración de
purgador:
1. Retire la perilla de ajuste de flujo de aire (fig. 32, elemento
1) de la parte posterior de la pistola con una llave.
2. Retire el acople de la entrada de aire (2) de la parte
inferior de la pieza de sujeción de la pistola con una llave.
3. Rosque el acople de la entrada de aire (2) en la ubicación
de la perilla de ajuste de flujo de aire en la parte posterior
de la pistola (3). Fije el acople en su lugar.
1
4. Rosque el tapón de la entrada de aire (fig. 33, elemento 1
[se envía suelto con el paquete de documentación]) en la
entrada de aire que está en la parte inferior de la pieza de
sujeción de la pistola. Fije el tapón en su lugar.
1
5. Conecte la manguera de aire al acople de la entrada de
aire ubicado en otro lugar.
En la configuración de purgador, el retiro de
i
la perilla de ajuste de flujo de aire hace que
el suministro de aire esté encendido en todo
momento cuando la manguera de aire está
conectada a la pistola.
10
3
2
