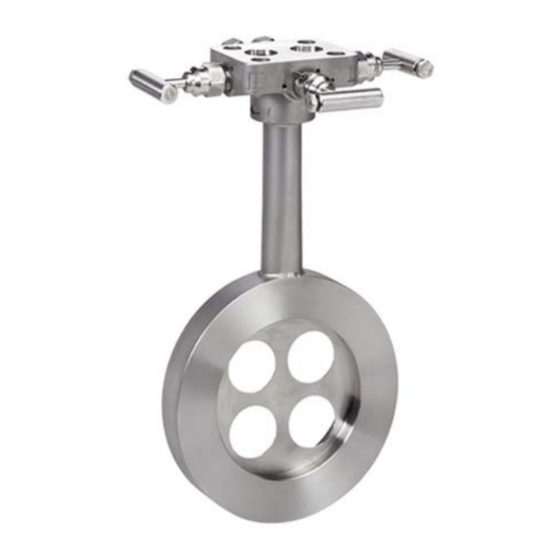

- Página 1 Guía de inicio rápido 00825-0109-4810, Rev HA Junio de 2016 ™ Rosemount 405 Placa de orificio...
- Página 2 Rosemount 405 (número de documento 00809-0100-4810) para obtener más instrucciones. Este manual también está disponible electrónicamente en www.rosemount.com. Si el Rosemount 405 Placa de orificio se pidió montado en un transmisor Rosemount 3051S, el nuevo conjunto es el Rosemount 3051SFC Caudalímetro compacto. Consultar la siguiente guía de inicio rápido para obtener información sobre la configuración y sobre las certificaciones de áreas clasificadas: transmisor...
-
Página 3: Ubicación De La Placa De Orificio
3. Para reducir la longitud de los tramos rectos requerida se deben usar enderezadores de vena. 4. En el plano significa que el Rosemount 405 se encuentra en el mismo plano que el tubo acodado. Fuera del plano significa que la barra se encuentra perpendicular al plano del tubo acodado aguas arriba. Consultar la... -
Página 4: Límites De Vibración Para Productos Rosemount 405
Las longitudes recomendadas están expresadas en términos de diámetros de la tubería. Si se dispone de tramos rectos de mayor longitud, el Rosemount 405 se debe colocar de manera que el 80% de la tubería quede ubicada aguas arriba y el 20% restante aguas abajo. -
Página 5: Orientación De La Placa De Orificio
Guía de inicio rápido Junio de 2016 2.0 Orientación de la placa de orificio La placa de orificio puede instalarse en cualquier posición a lo largo del perímetro de la tubería, siempre y cuando las ventilaciones estén correctamente ubicadas para la purga o ventilación. Para obtener óptimos resultados con líquido o vapor en una tubería vertical, el caudal debe ser ascendente. - Página 6 Junio de 2016 Guía de inicio rápido Gas - 405C, 405P y 405A Figura 4. Montaje directo Gas, horizontal Gas, vertical 360° 360° 45° 45° 45° 45° A. Zona recomendada 90° Figura 5. Montaje remoto Gas, horizontal Gas, vertical...
- Página 7 Guía de inicio rápido Junio de 2016 Vapor: 405C, 405P y 405A Figura 6. Montaje directo Vapor, horizontal 45° 45° 30° A. Zona recomendada 30° Figura 7. Montaje remoto Vapor, horizontal Vapor, vertical Nota Para el modelo Rosemount 405A en aplicaciones con vapor, con lecturas de presión diferencial en una condición de caudal bajo hasta 0,75 inH O en tuberías horizontales, considerar la instalación de la placa de orificio/caudalímetro en el montaje superior para la...
-
Página 8: Montaje Superior Para Vapor
Junio de 2016 Guía de inicio rápido Montaje superior para vapor El montaje superior en aplicaciones con vapor es un método de montaje alternativo para instalaciones con vapor que puede utilizarse si existen restricciones de espacio u otros inconvenientes. Este método de instalación es adecuado para aplicaciones que funcionan con pocas interrupciones o paradas del proceso. - Página 9 Guía de inicio rápido Junio de 2016 Figura 9. Montaje remoto hasta 454 °C (850 °F) – 405C, 405P y 405A Nota Cuando se haga el montaje superior de un transmisor remoto, utilizar suficiente tubería de impulso para disipar el calor del proceso y evitar dañar el transmisor. Orientaciones de montaje superior recomendadas: Para vapor hasta 204 °C (400 °F) utilizar la orientación de montaje directo y ...
-
Página 10: Instalación De La Placa De Orificio
3. Introducir dos vástagos a través de los agujeros de la brida que se encuentran en la posición opuesta al cabezal del Rosemount 405. 4. Colocar el anillo de alineación en el cuerpo del Rosemount 405 (consultar la Figura 10). -
Página 11: Recomendaciones De Aislamiento
14. Lubricar los vástagos y luego apretar las tuercas siguiendo un patrón en cruz y aplicando el par de fuerzas apropiado según las normas locales. Nota En el modelo Rosemount 405 se recomienda usar empaques estándar de pulg. El uso de otro tipo de empaques podría, potencialmente, causar una desviación en la medición. - Página 12 Junio de 2016 Guía de inicio rápido Figura 10. Instalación del Rosemount 405 A. Rosemount 405 E. Empaque B. Anillo de alineación F. Vástago C. Conjunto existente de tubería bridada G. Transmisor D. Tuerca 1. Este diagrama de instalación se aplica al 405C, al 405P y al 405A.
-
Página 13: Certificaciones Del Producto
Directiva europea para equipo a presión (PED) (97/23/EC) Rosemount 405 Placa de orificio compacta – Sound Engineering Practice (SEP) Transmisor de presión – Consultar la guía de inicio rápido correspondiente al transmisor de presión... - Página 14 Junio de 2016 Guía de inicio rápido Figura 11. Declaración de conformidad del Rosemount 405...
- Página 15 Guía de inicio rápido Junio de 2016...
- Página 16 Junio de 2016 Guía de inicio rápido...
- Página 17 Guía de inicio rápido Junio de 2016 Página 1 of 3...
- Página 18 Junio de 2016 Guía de inicio rápido Esta directiva es válida hasta el 18 de julio de 2016 Esta directiva es válida desde el 19 de julio de 2016 La categoría IV Flo Tap requiere un certificado B1 para el examen de diseño y un certificado H1 para supervisión especial Página 2 of 3...
- Página 19 Guía de inicio rápido Junio de 2016 Página 3 of 3...
- Página 20 Junio de 2016 Guía de inicio rápido China RoHS Rosemount 405 表 表 格 含有 管控物 超 的部件型号列表 Table 1B: List of Rosemount 405 Parts with China RoHS Concentration above MCVs 有害物 Hazardous Substances 部件名称 多 Part Name 六价 多...
- Página 21 Guía de inicio rápido Junio de 2016...
