LD, LDI, AND, ANI, OR, ORI

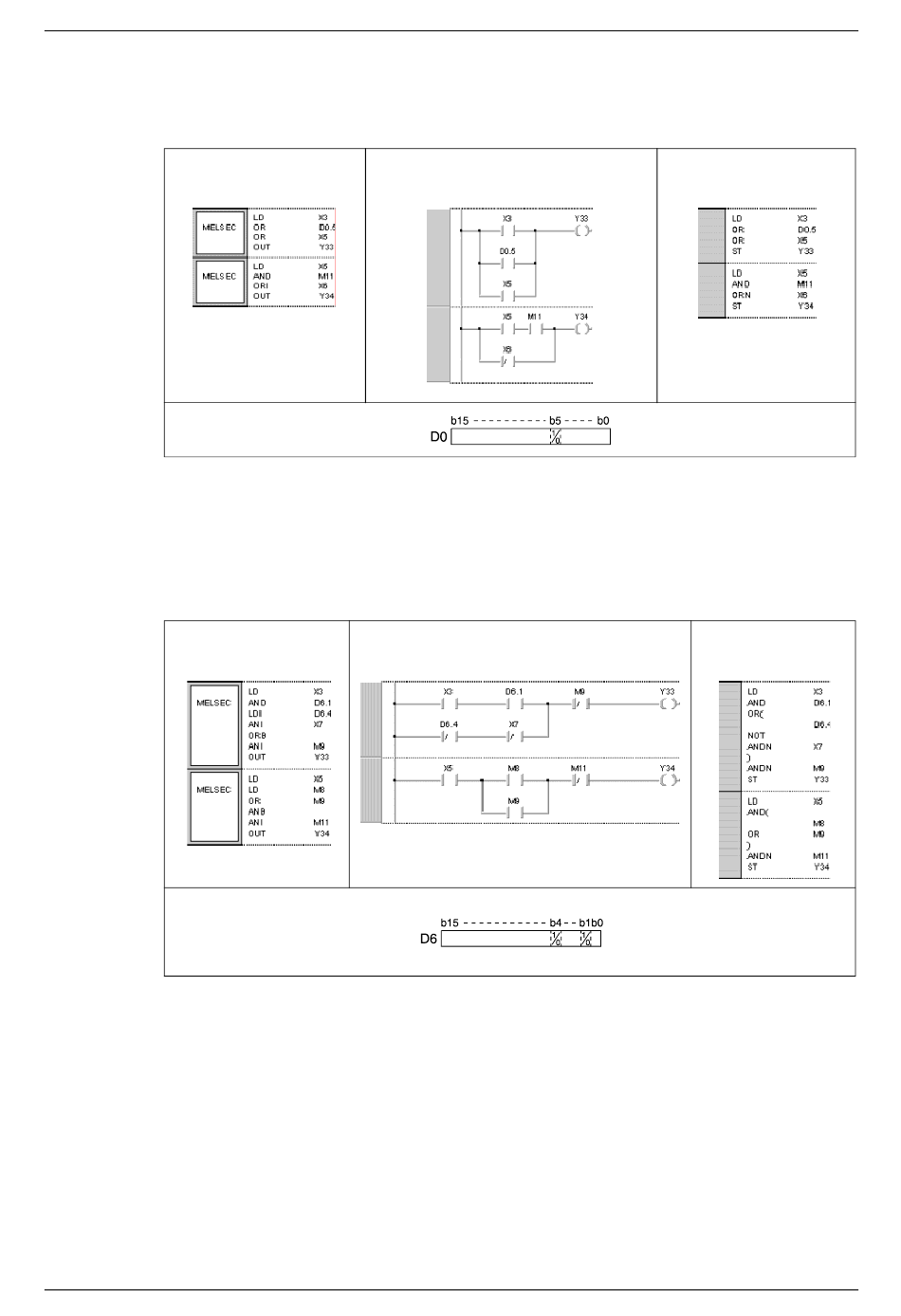

Ejemplo 1 LD, AND, OR, ORI
En el siguiente programa se muestran las conexiones en serie y en paralelo de los contactos.
El bit 5 (b5) en D0 se consulta también como contacto.
Lista de instrucciones MELSEC
Ejemplo 2 LD, LDI, AND, ANI, OR
En el siguiente programa se muestran circuitos mixtos Algunos puntos de contacto del circuito
se enlazan mediante las instrucciones ORB y ANB. Los bits direccionados (b1 y b4) de D6 se
ingresan por lectura como contactos.
Lista de instrucciones
5 – 6
MELSEC
Plano de contactos
Plano de contactos
Programmierung MELSEC A und Q
Instrucciones de entrada
Lista de instrucciones IEC
LD___MB1, LD___KB1, LD___IB1, LD_0B1
Lista de instrucciones IEC
LD___MB2, LD___KB2, LD___IB2, LD_0B2
,
