Válvula EW
12B4182-A/IL
VÁSTAGO DE
A5855/IL
9,5 mm (3/8 IN.)
PARA PIEZAS DE LA CAJA DEL EMPAQUE
DE S31603 (ACERO INOXIDABLE 316)
12B4183-A/IL
VÁSTAGO DE
9,5 mm (3/8 IN.)
A5886-1/IL

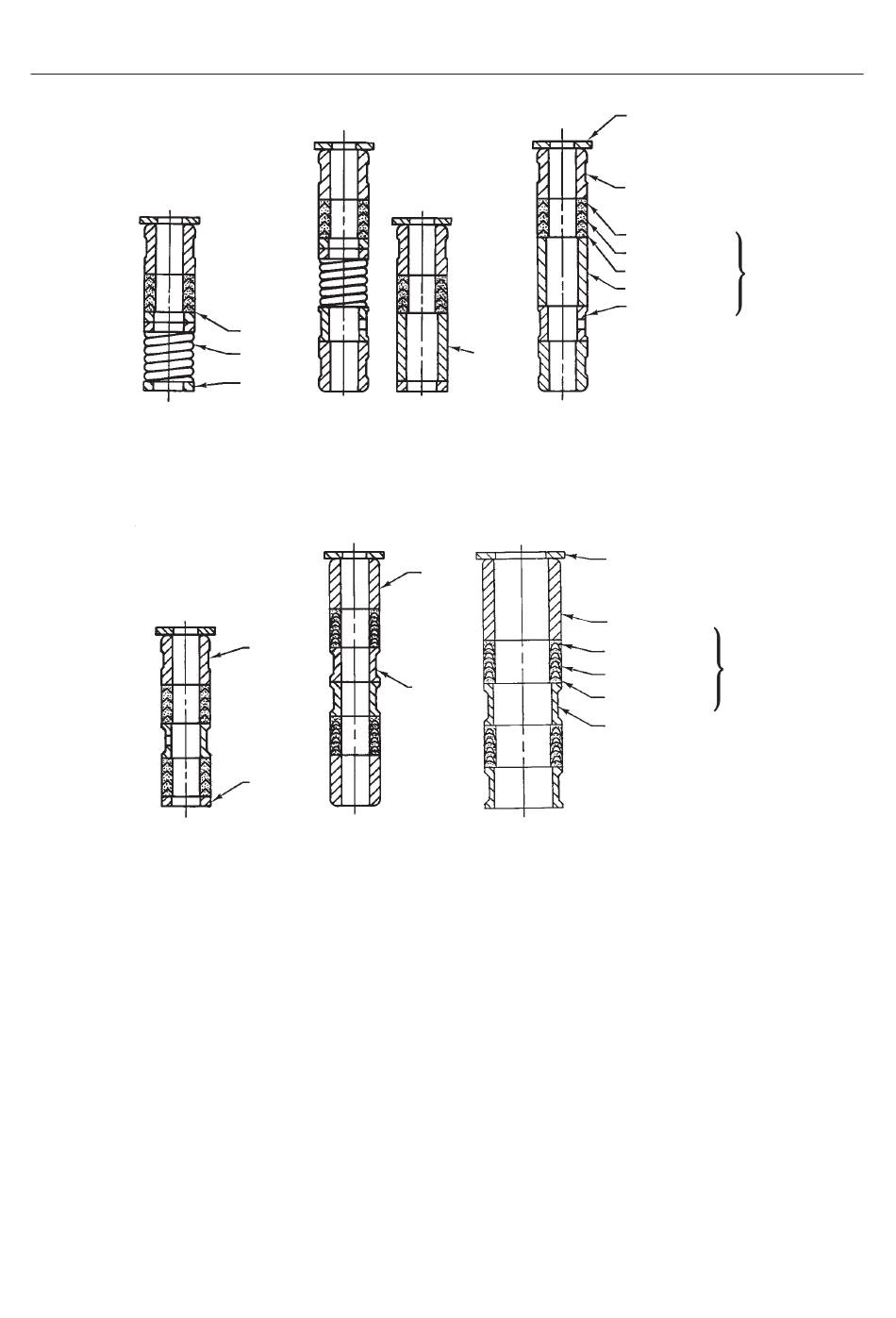

Figura 15. Arreglo de empaque de PTFE para bonetes de sello de fuelles Fisher ENVIRO-SEAL
Para otros tipos de empaque, apretar las tuercas de la
brida del empaque alternativamente en pequeños
incrementos iguales hasta que una de las tuercas
alcance el par de apriete mínimo recomendado que se
muestra en la tabla 8. A continuación, apretar la tuerca
de la brida restante hasta que la brida del empaque esté
nivelada y con un ángulo de 90_ respecto al vástago de
la válvula.
24
ANILLO DE
EMPUJE
(CLAVE 39)
RESORTE
(CLAVE 8)
ANILLO DE
EMPUJE
12B4185-A-SHT1/IL
12B4182-A-SHT2/IL
(CLAVE 39)
VÁSTAGO DE
VÁSTAGO DE
12,7 mm (1/2 IN.)
9,5 mm (3/8 IN.)
PARA TODOS LOS MATERIALES DE LA
CAJA DEL EMPAQUE, EXCEPTO S31603
ARREGLOS INDIVIDUALES
BUJE
(CLAVE 13)
ANILLO DE
EMPUJE
(CLAVE 39)
18A0906-D/IL
VÁSTAGO DE
12,7 mm (1/2 IN.),
VÁLVULAS NPS 2
ARREGLOS DOBLES
ESPACIADOR
(CLAVE 8)
12B4185-A-SHT2/IL
VÁSTAGO DE
12,7 mm (1/2 IN.)
BUJE
(CLAVE 13)
ESPACIADOR
(CLAVE 8)
18A5338-B/IL
VÁSTAGO DE 12,7 mm
(1/2 IN.), VÁLVULAS
NPS 3 Y NPS 4
15. Instalar las piezas del indicador de carrera y las
tuercas de seguridad del vástago; montar el actuador en
el cuerpo de la válvula según el procedimiento descrito
en el correspondiente manual de instrucciones del
actuador.
Manual de instrucciones
Octubre de 2009
LIMPIADOR
SUPERIOR
(CLAVE 12)
BUJE (CLAVE 13)
ADAPTADOR HEMBRA
ANILLO DE EMPAQUE
CONJUNTO DE
ADAPTADOR MACHO
EMPAQUE
(CLAVE 6)
ESPACIADOR (CLAVE 8)
ESPACIADOR (CLAVE 8)
LIMPIADOR
SUPERIOR
(CLAVE 12)
BUJE (CLAVE 13)
ADAPTADOR HEMBRA
CONJUNTO DE
EMPAQUE (CLAVE 6)
ANILLO DE EMPAQUE
ADAPTADOR MACHO
ESPACIADOR (CLAVE 8)
