6

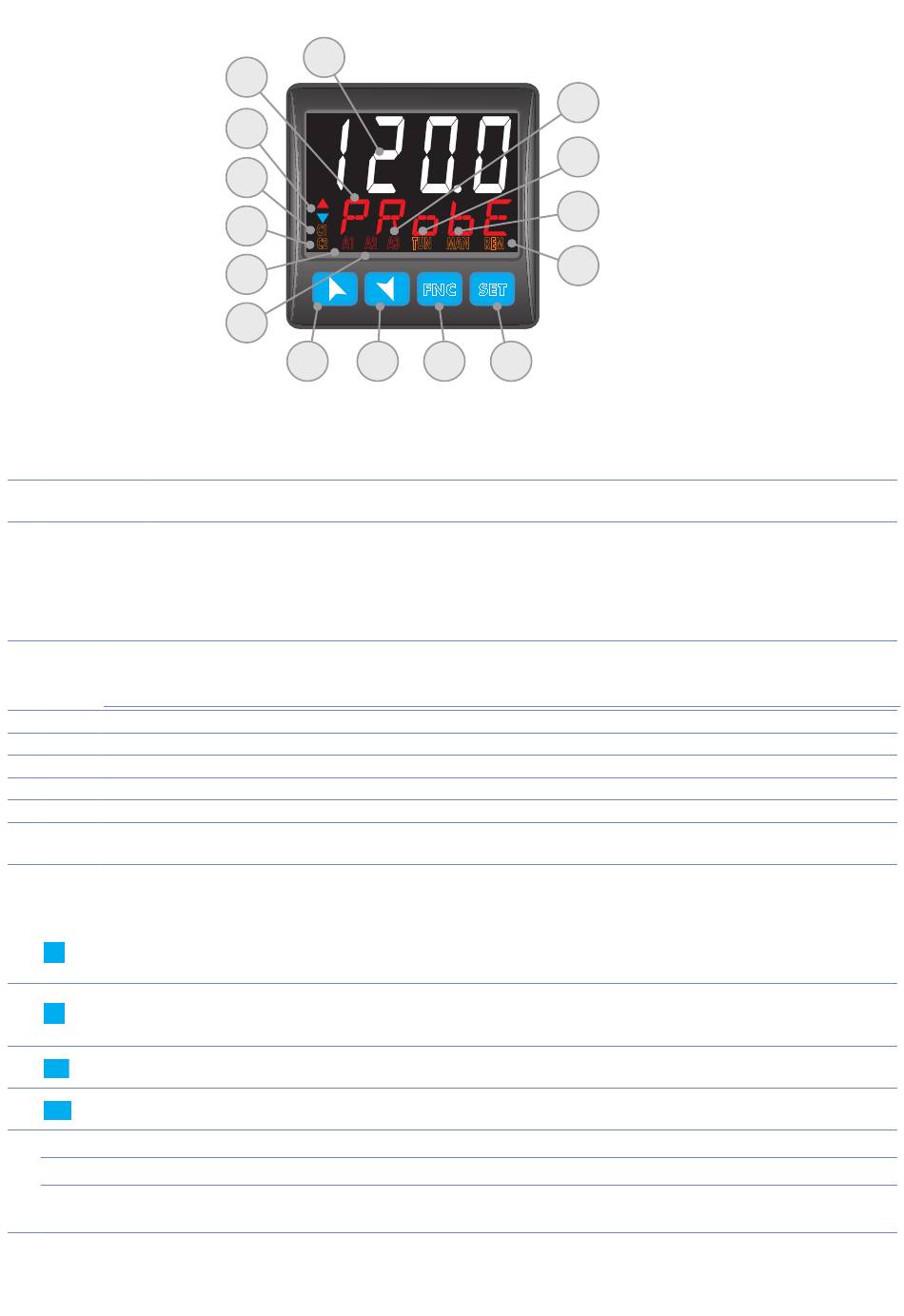

Funciones de los displays y pulsadores
6.1
Indicadores numéricos (display)
Normalmente visualiza el proceso.
123. 4
1
En fase de configuración visualiza el grupo de parámetros o el parámetro introducido.
Normalmente visualiza los setpoint. En fase de configuración visualiza el valor del parámetro
PRobe
2
introudcido.
6.2
Significado de los leds de estado
Encendido cuando la salida comando 1 está activa. En el caso del modo: comando válvula
C1
3
motorizada está encendido fijo cuando la válvula se está abriendo e intermitente cuando la válvula
se está cerrando.
Encendido cuando la salida comando 1 está activa. En el caso del modo: comando válvula
C2
4
motorizada está encendido fijo cuando la válvula se está abriendo e intermitente cuando la válvula
se está cerrando.
A1
5
Encendido cuando la alarma 1 está activa.
A2
6
Encendido cuando la alarma 2 está activa
A3
7
Encendido cuando la alarma 3 está activa
TUN
8
Encendido cuando el regulador esta siguiendo un ciclo de auto-tuning.
MAN
9
Encendido al activar la función
Encendido cuando el regulador comunica a través de la serie. Intermitente cuando el setpoint
REM
10
remoto está habilitado.
6.3
Pulsadores
• Incrementa el setpoint principal.
11
• En modo de configuración permite desplazar los parámetros o grupos de parámetros.
• Incrementa el setpoint.
• Disminuye el setpoint principal.
12
• En modo de configuración permite desplazar los parámetros o grupos de parámetros.
• Disminuye el setpoint.
• Permite visualizar los setpoint de comando y de alarmas.
SET
13
• En modo de configuración permite el encendido al parámetro a cambiar y confirmar la variación.
• Permite entrar en la función de puesta en marcha del Tuning, selección automático / manual.
FNC
14
• En configuración funciona como pulsador de salida (ESCAPE).
• Encendido durante la fase incremental del ciclo pre-programado;
c
• Encendido durante la fase decremental del ciclo pre-programado;
d
15
• Encendidos ambos en fase de modificación de parámetro, cuando este último no se encuentra
c
en el valor por defecto.
d
1
2
15
3
4
C1
A1
A2
A3
C2
5
6
11
12
"Manual"
7
8
9
TUN
MAN
REM
10
FNC
SET
13
14
.
11
