Ubicación y función de los componentes
2. 3. Ubicación y función de los componentes

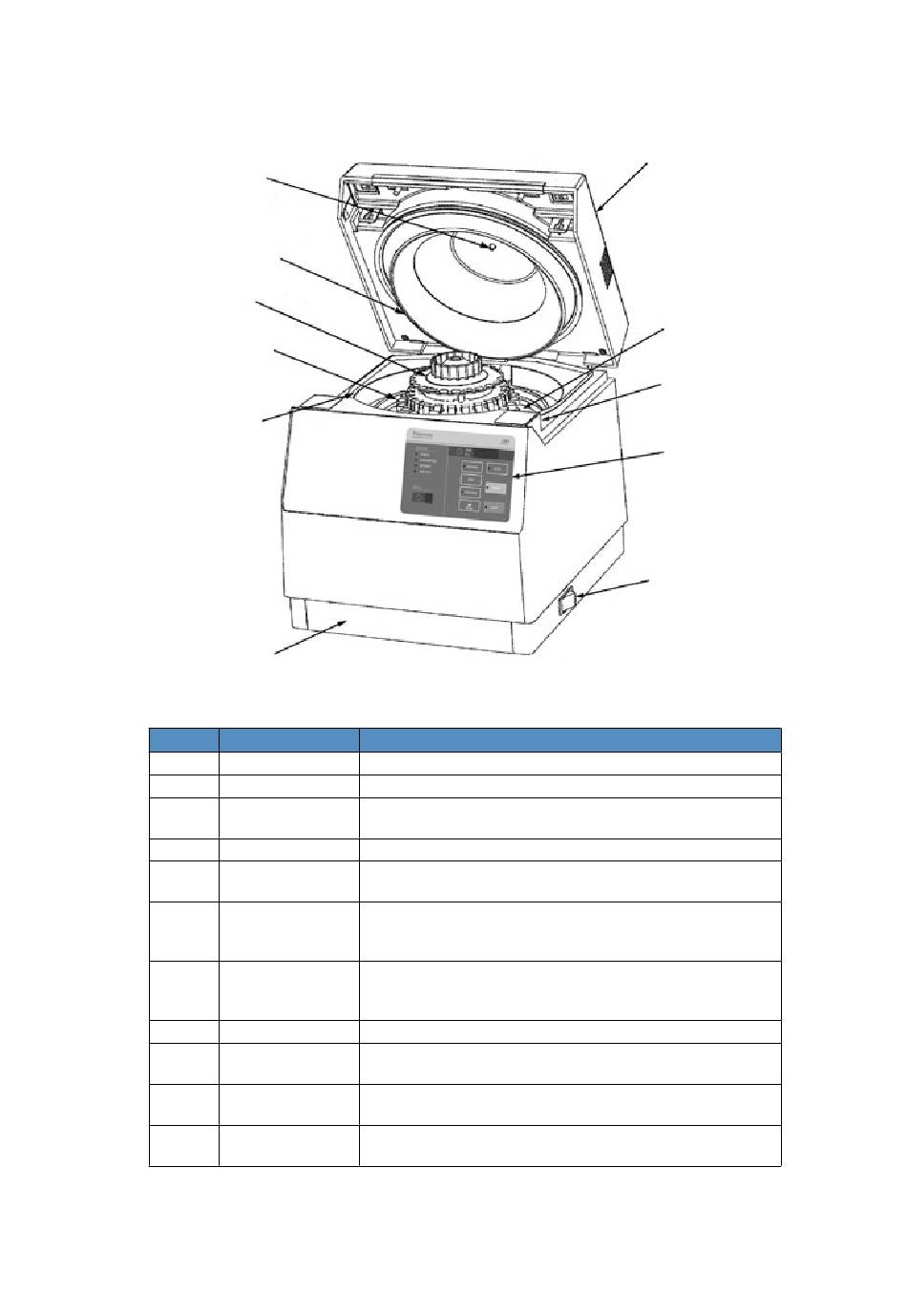

Vista frontal

N°
1
2
3
4
5
6
7
8
9
10
11
14 | CW3
1
2
3
4
5
6
Componente Descripción
Boquilla Boquilla para inyectar al distribuidor la solución de NaCl suministrada por la bomba.
Tapa de salida Recoge los restos de líquido decantados del rotor y los descarga hacia fuera.
Distribuidor Distribuye la solución de NaCl suministrada por la bomba en los tubos de ensayo del
rotor.
Rotor Rotor para 12 o 24 tubos de ensayo.
Protección contra Impide que entre solución de NaCl, restos de líquido, etc. en la sección mecánica interna
salpicaduras de la centrífuga lavadora de células. Extraíble.
Consola para ajustar los Ver «2. 5. Consola para ajustar los parámetros de funcionamiento» en página
parámetros de
funcionamiento
Interruptor principal Encendido y apagado la centrífuga lavadora de células. También actúa como un
interruptor de protección. Apaga automáticamente la centrífuga lavadora de células si se
produce una corriente de fuga.
Consola de mando Ver «2. 4. Consola de mando» en página
Palanca de bloqueo de la Permite bloquear la tapa durante el funcionamiento del rotor.
tapa
Bandeja de la centrífuga Gira junto con el rotor. Determina el ángulo de oscilación de los alojamientos del rotor
para los tubos de ensayos.
Tapa Después de abrir la tapa, los tubos de ensayo se colocan en el rotor. La tapa de salida y
la boquilla están montadas en la parte posterior de la tapa.
