Guía del usuario de

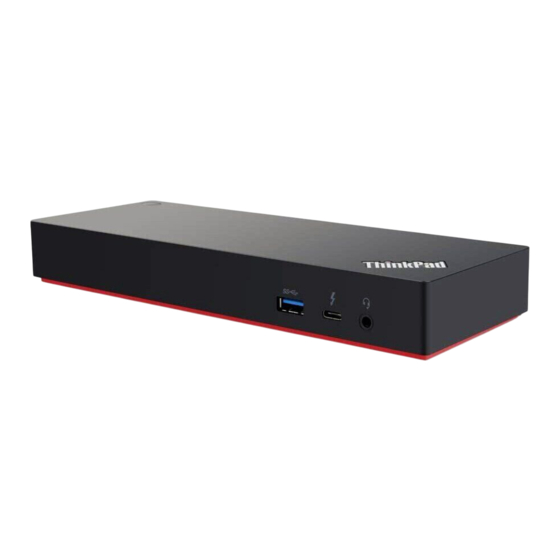

ThinkPad Thunderbolt 3 Dock Gen 2
ThinkPad Thunderbolt 3 Workstation Dock

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Lenovo ThinkPad Serie

  • Página 1 Guía del usuario de ThinkPad Thunderbolt 3 Dock Gen 2 ThinkPad Thunderbolt 3 Workstation Dock...
  • Página 2 Segunda edición (Noviembre 2018) © Copyright Lenovo 2018. AVISO DE DERECHOS LIMITADOS Y RESTRINGIDOS: si los productos o software se suministran según el contrato “GSA”...
  • Página 3: Tabla De Contenido

    ....5 Apéndice B. Marcas registradas . . . 15 Conecte la estación de acoplamiento al equipo . . . 5 Instale el controlador de dispositivo ..6 © Copyright Lenovo 2018...
  • Página 4 Guía del usuario de ThinkPad Thunderbolt 3 Dock Gen 2 ThinkPad Thunderbolt 3 Workstation Dock...
  • Página 5: Capítulo 1. Acerca De La Estación De Acoplamiento

    Póngase en contacto con el lugar donde adquirió el producto si falta algún artículo o está dañado. Asegúrese de conservar el comprobante de compra y el material de empaquetado. Es posible que sean necesarios para recibir servicio de garantía. © Copyright Lenovo 2018...
  • Página 6: Controles, Conectores E Indicador De La Estación De Acoplamiento

    Controles, conectores e indicador de la estación de acoplamiento Indicador en el logotipo de ThinkPad: el indicador está encendido de color sólido cuando la estación de acoplamiento está conectada a la alimentación de CA. Conector de audio: conecta auriculares que tengan un conector de 3,5 mm (0,14 pulgadas) de 4 polos. Conector USB-C connector (compatible con Thunderbolt 3): utilice el conector para transferir los datos (con velocidad alta admitida por la tecnología Thunderbolt 3), cambiar su dispositivo o conectarse a una pantalla externa.
  • Página 7 2 3 0 1 7 0 1 3 5 Ranura de bloqueo de seguridad: bloquee la estación de acoplamiento a un escritorio, una mesa u otro soporte a través de un candado de cable de seguridad compatible. Botón de inicio/apagado con indicador: el botón de inicio/apagado funciona de diferente forma en las siguientes situaciones: •...
  • Página 8: Declaración Sobre La Tasa De Transferencia Usb

    Conector de la estación de acoplamiento Thunderbolt 3: conecte la estación de acoplamiento a su equipo con el cable de la estación de trabajo Thunderbolt 3. Declaración sobre la tasa de transferencia USB Según muchos factores, como la capacidad de procesamiento del host y dispositivos periféricos, atributos de archivos y otros factores relacionados con la configuración de sistema y entornos operativos, la velocidad de transferencia real usando los distintos conectores USB en este dispositivo variará...
  • Página 9: Capítulo 2. Configure La Estación De Acoplamiento

    4. Conecte el adaptador de alimentación de CA de 135 vatios al conector de alimentación de la estación de acoplamiento. 5. Conecte el cable de alimentación a una toma de alimentación eléctrica. • ThinkPad Thunderbolt 3 Workstation Dock © Copyright Lenovo 2018...
  • Página 10: Instale El Controlador De Dispositivo

    Instale el controlador de dispositivo El controlador de dispositivo está preinstalado en todos los equipos Lenovo compatibles y la estación de acoplamiento está lista para su uso después de que la conecte a una fuente de alimentación de CA y al equipo.
  • Página 11: Capítulo 3. Utilice La Estación De Acoplamiento

    Nota: Para utilizar la característica Wake on LAN from Dock para activar el equipo desde la modalidad de hibernación o encender el equipo, asegúrese de que la estación de acoplamiento esté conectada al conector USB-C del equipo. © Copyright Lenovo 2018...
  • Página 12: Utilice Los Conectores De Salida De Video

    • ThinkPad Thunderbolt 3 Workstation Dock: Hasta 3840 x 2160 píxeles / 60 Hz Para obtener la información sobre la matriz de pantalla máxima más reciente, vaya a http://www.lenovo.com/ support/docks y seleccione la entrada para la estación de acoplamiento. Configure las pantallas externas Puede realizar las siguientes configuraciones para que las pantallas externas conectadas a la estación de...
  • Página 13 • Rotar las pantallas externas • Establecer la resolución • Establecer la calidad de color Para configurar las pantallas externas: 1. Haga clic con el botón secundario del mouse en cualquier parte del escritorio y seleccione Resolución de pantalla (Windows 7) o Configuración de pantalla (Windows 10). 2.
  • Página 14 Guía del usuario de ThinkPad Thunderbolt 3 Dock Gen 2 ThinkPad Thunderbolt 3 Workstation Dock...
  • Página 15: Capítulo 4. Resolución De Problemas

    • El controlador de dispositivo se instale de acuerdo con las instrucciones de instalación. • Los siguientes componentes estén bien conectados: – El equipo y la estación de acoplamiento – La estación de acoplamiento y la toma de alimentación eléctrica – La estación de acoplamiento y las pantallas externas © Copyright Lenovo 2018...
  • Página 16 Si el problema persiste, desconecte todos los cables de la estación de acoplamiento y desinstale el controlador de dispositivo de la estación de acoplamiento. A continuación, vuelva a instalar el controlador de dispositivo y a conectar todos los cables a la estación de acoplamiento. Consulte Capítulo 2 “Configure la estación de acoplamiento”...
  • Página 17: Apéndice A. Información Sobre Accesibilidad

    Lenguaje de marcas de hipertexto (HTML). La documentación electrónica de Lenovo se ha desarrollado para asegurarse de que los usuarios con problemas de visión puedan leerla mediante un lector de pantalla. Cada imagen en la documentación también incluye texto alternativo adecuado para explicar la imagen, para que los usuarios con limitaciones visuales puedan comprender la imagen cuando usan un lector de pantalla.
  • Página 18 Guía del usuario de ThinkPad Thunderbolt 3 Dock Gen 2 ThinkPad Thunderbolt 3 Workstation Dock...
  • Página 19: Apéndice B. Marcas Registradas

    Apéndice B. Marcas registradas LENOVO, el logotipo de LENOVO, THINKPAD y el logotipo de THINKPAD son marcas registradas de Lenovo. Microsoft y Windows son marcas registradas del grupo de empresas Microsoft. DisplayPort es una marca registrada de Video Electronics Standards Association.
  • Página 20 Guía del usuario de ThinkPad Thunderbolt 3 Dock Gen 2 ThinkPad Thunderbolt 3 Workstation Dock...
