COMO AJUSTAR LOS PARÁMETROS DE UN REGULADOR PASO A PASO
En este tipo de regulación, la motoválvula forma parte intrínseca del concepto controlador, por lo que
es obligatorio introducir en el instrumento algunos datos especiales, como el del tiempo de carrera
de la motoválvula, el valor mínimo de variación para que se produzca una corrección, etc.
Normalmente los reguladores clásicos Paso a Paso son del tipo PI (Proporcional Integral) con
Zona Muerta (dead band), no disponiendo de acción Derivada.
Actualmente, en estos instrumentos, a diferencia de los antiguos, el sistema de control Paso a
Paso si dispone de acción Derivada y no necesita banda muerta asociada al algoritmo de control.
Estos diferentes parámetros son los que se explican en este apartado.
PREFIJAR EL TIEMPO DE CARRERA DE LA VÁLVULA:
El tiempo de carrera es el tiempo que tarda la válvula en cubrir todo su recorrido útil (entre
topes), desde estar abierta a estar cerrada o viceversa.
Este parámetro es muy importante porque al ser el actuador (motoválvula) parte integrante del
sistema de regulación, es necesario que el instrumento disponga de ese dato para realizar los
cálculos PID para su accionamiento.
Este parámetro puede ser introducido manualmente midiéndolo previamente con un reloj, o
puede ser calculado automáticamente si se dispone de realimentación por potenciómetro de
recopia desde la motoválvula.
Fijación automática de Carrera del Posicionador. (Con señal de recopia de posición):
Sólo si la motoválvula dispone de salida de señal de Recopia de posición y el MS-5300 está
configurado para recibirla, bien por señal 4-20 mA o a traves de un adaptador opcional de
potenciómetro (ver figura).
Para realizar el cálculo automático del tiempo de carrera del posicionador hay que entrar al
submenú de calibración de la siguiente manera:
Pulsar la tecla hasta [0000] [PASS] , entrar con la clave actual (o [0123] si es de origen).
Pulsar la tecla hasta que aparezca [Ai1] [CAL] , pulsar
y pulsar para entrar. A la pregunta [CAL?] [PoS1] pulsar
cálculo automático del tiempo de carrera.
Una vez ha terminado el cálculo, el aparato vuelve a la pantalla [0000] [PASS] .
Pulsar la tecla , y volverá a la VISUALIZACIÓN PRINCIPAL.
NOTA: Si la función Entrada de Recopia no está activada, el instrumento no permitirá calcular
el tiempo de carrera.
Importante:
Una vez realizado el conexionado, com-
probar que la secuencia Abrir-Cerrar es
correcta.
Comprobar que los leds de señalización
frontal están asociados a las acciones de
Abrir y Cerrar.

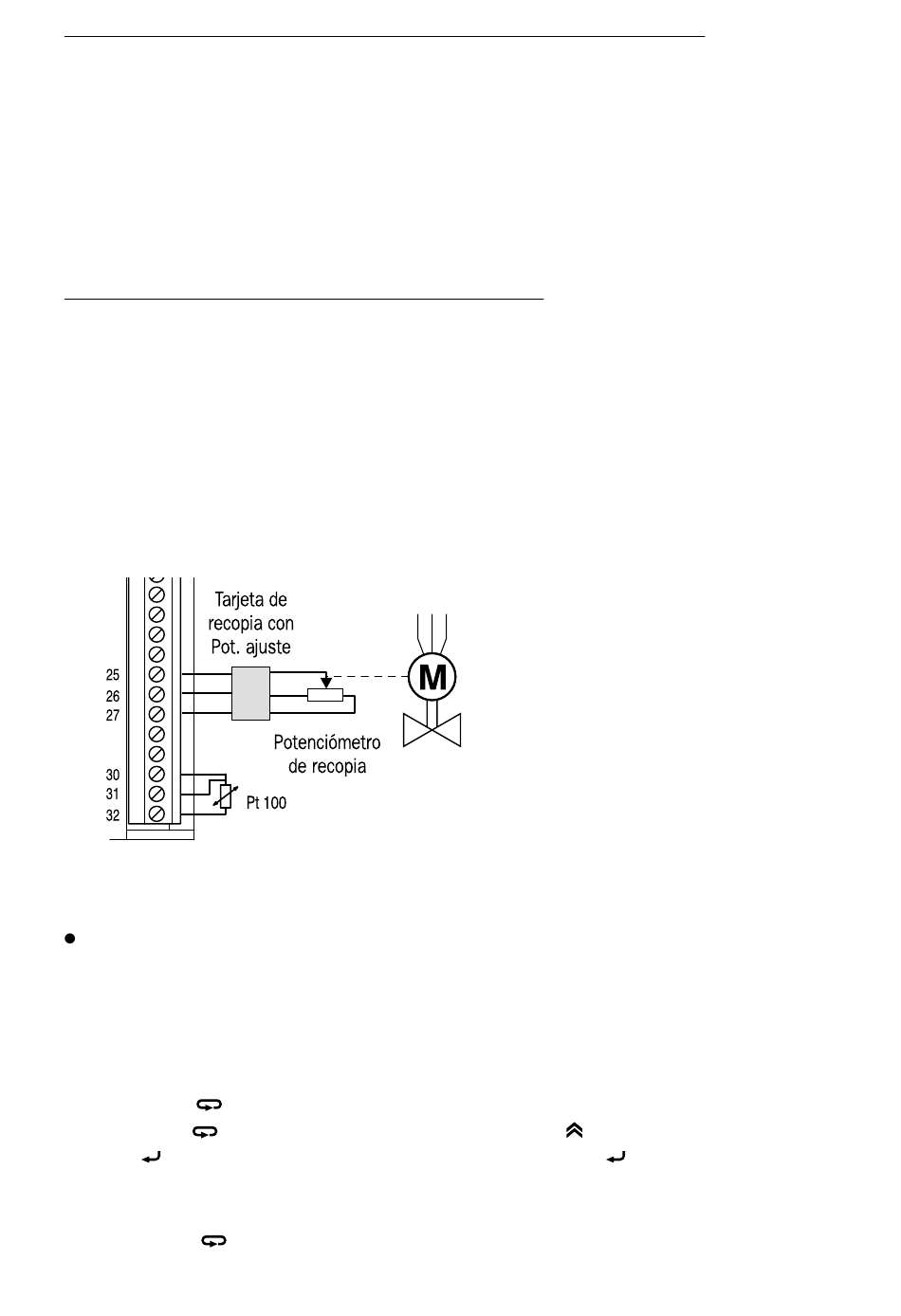

C o n e x i ó n d e l P o t e n c i ó m e t r o d e
r e c o p i a a t r a v e s d e u n a d a p t a d o r
c o n a j u s t e , q u e s e s u m i n i s t r a b a j o
d e m a n d a .
hasta que aparezca [PoS1] [CAL] ,
. De esta forma comienza el
