6. Instalación
ADVERTENCIA
Carga suspendida
Muerte o lesión grave
- Use equipos de seguridad a la hora de instalar la
bancada.
- Limite el acceso al área.
- La instalación debe ser llevada a cabo por perso-
nal cualificado.
ADVERTENCIA
Aplastamiento de los pies
Muerte o lesión grave
- Use equipos de seguridad a la hora de sustituir la
brida.
- Limite el acceso al área.
- La instalación debe ser llevada a cabo por perso-
nal cualificado.
PRECAUCIÓN
Aplastamiento de los pies
Lesión personal leve o moderada
- Use equipos de seguridad a la hora de instalar el
depósito.
6.1 Lugar de instalación
Respete las siguientes indicaciones para garantizar la adecuada
refrigeración del motor y los componentes electrónicos:
Coloque el sistema Hydro Multi-E en una posición en la que
goce de la refrigeración adecuada. Consulte la sección
6.2.1 Aseguramiento de la refrigeración del
La temperatura ambiente no debe ser superior a 50 °C.
Mantenga limpias las aletas disipadoras del motor y las aspas
del ventilador.
El sistema de aumento de presión debe disponer de un espacio
libre de 1 metro por delante y a ambos lados.
Si instala el sistema en exteriores, sitúelo siempre
debajo de una cubierta para evitar que quede
expuesto a la luz solar directa. Consulte la sección
28. Entradas y
salidas.
6.2 Instalación mecánica
Las flechas en la base de la bomba indican el sentido en el que el
caudal de agua atraviesa la bomba.
1. Las tuberías conectadas al sistema de aumento de presión
deben tener el tamaño adecuado. Para evitar la resonancia,
deben instalarse juntas de expansión en las tuberías de aspi-
ración y descarga. Consulte la fig. 8.
Conecte las tuberías a los colectores del sistema de aumento de
presión.
Cada colector viene equipado con un tapón roscado en uno de
los extremos. Si se va a utilizar dicho extremo, quite el tapón ros-
cado, aplique un compuesto sellante en el otro extremo del colec-
tor y coloque el tapón roscado. Para colectores con brida, instale
una brida ciega con junta.
Apriete los componentes del sistema de aumento de presión
antes de su puesta en marcha.
Si se instala un sistema de aumento de presión en un bloque de
apartamentos o si el primer consumidor de la línea se encuentra
cerca del sistema de aumento de presión, resultará conveniente
instalar juntas de expansión en las tuberías de aspiración y des-
carga para impedir que las vibraciones se transmitan a lo largo
de las tuberías. Consulte la fig. 8.
2. Coloque el sistema de aumento de presión sobre una superfi-
cie plana y sólida, como un suelo o un cimiento de hormigón.
Si el sistema de aumento de presión no está equipado con
amortiguadores de vibraciones, deberá atornillarse al suelo o
cimiento.
3. Fije las tuberías a elementos del edificio para que no puedan
moverse o torcerse.

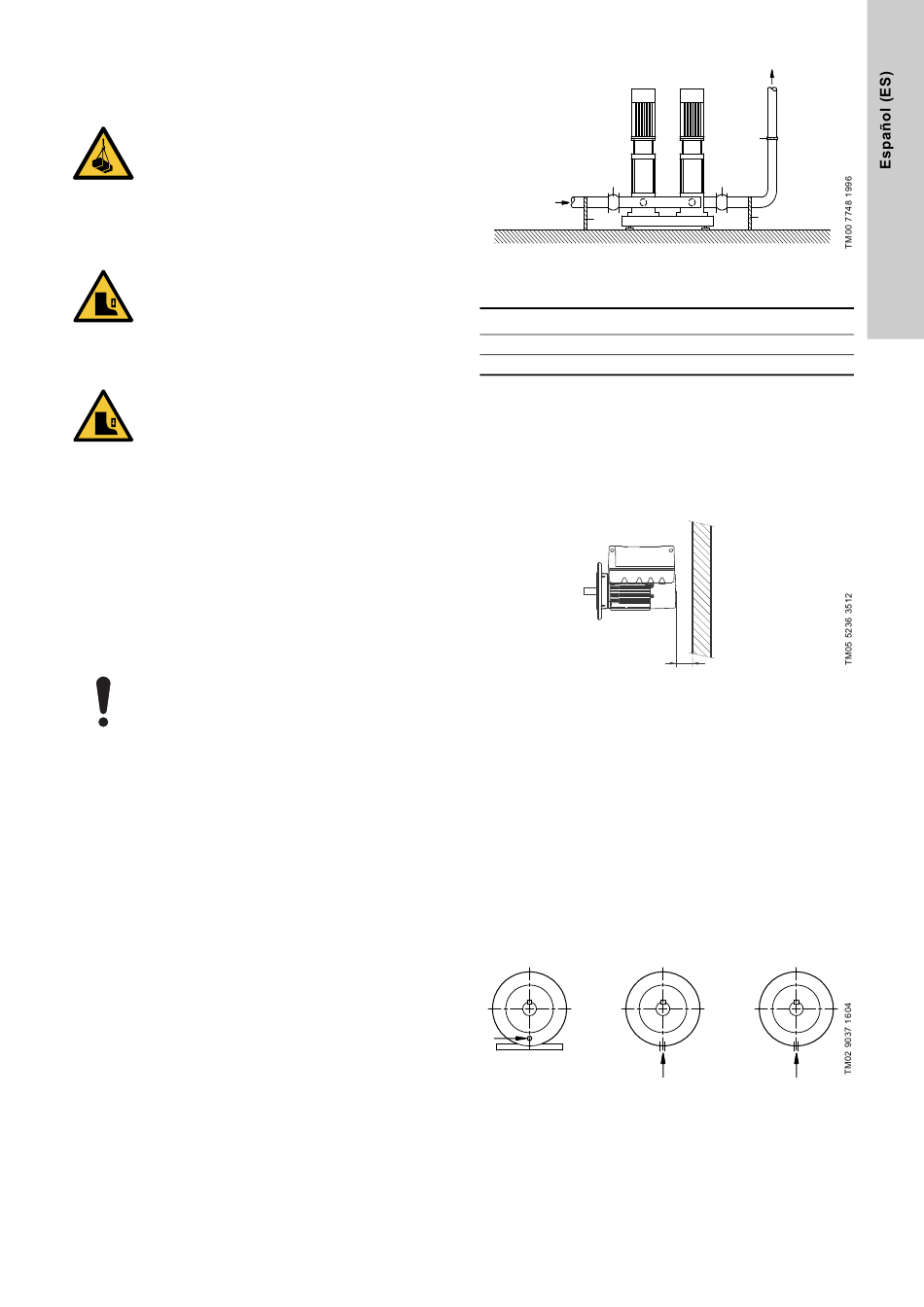

Fig. 8
Pos.
1
2
Las juntas de expansión y los soportes para tuberías que se
muestran en la fig.
sistema de aumento de presión.
6.2.1 Aseguramiento de la refrigeración del motor
Deje un espacio de, al menos, 50 mm entre el extremo de la
cubierta del ventilador y las paredes u objetos fijos situados alre-
dedor del motor. Consulte la fig. 9.
motor.
Fig. 9

6.3 Orificios de drenaje

Si el motor se instala en un entorno húmedo o en zonas con una
elevada humedad atmosférica, el orificio de drenaje inferior
deberá permanecer abierto. Si la humedad del aire es constante-
mente elevada y superior al 85 %, los orificios de drenaje situa-
dos en la brida del lado de accionamiento deberán permanecer
abiertos. El grado de protección del motor será entonces inferior.
De esta forma, se evitará la formación de condensación en el
motor, ya que el motor se purgará automáticamente y saldrán el
agua y el aire húmedo.
El motor tiene un orificio de drenaje con tapón en el lado de
accionamiento. La brida se puede girar 90 ° a ambos lados o
180 °.
Fig. 10 Orificios de drenaje
1
2
Ejemplo de instalación con juntas de expansión y
soportes para tuberías
Descripción
Junta de expansión
Soporte para tuberías
8
no forman parte de la versión estándar del
D
Distancia mínima (D) desde el motor a la pared u otros
objetos fijos
B3
B14
2
1
2
B5
7
