6 - 7.5 mm
1
3
5
Solar Module PV1-
Solar Module PV1+
2
4
4
6
7
SR1_1-3_2TL-S-IG_V1.1_EU
WARNING! Ris of electric shoc !
Cover PV-modules when working
on the connection cables.

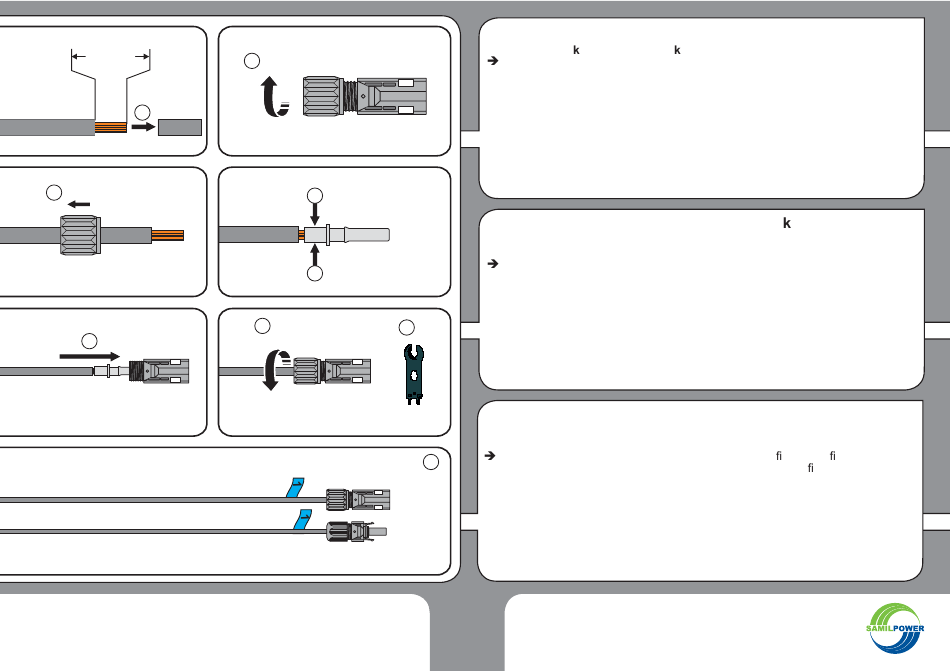

Proceed as follows:
1. Strip cable.
2. Unscrew plug.
3. Put swivel nut on cable.
4. Crimp cable on plug contact.
WARNUNG! Gefahr durch
Stromschlag!
Decken Sie die PV-Module
ab, wenn Sie an den
Anschlussleitungen arbeiten.
Gehen Sie wie folgt vor:
1. Kabel abisolieren.
2. Stecker auseinanderschrauben.
3. Überwurfmutter auf Kabel
schieben.
4. Kontakt auf Kabel crimpen.
Montage des connecteurs DC
AVERTISSEMENT ! Risque de
décharge électrique !
Recouvrez les panneaux PV
8
lorsque vous travaillez sur les
câbles de raccordement.
Procédez comme suit :
1. Dénudez le câble.
2. Dévissez le connecteur.
3. Enfoncez l'écrou-raccord sur le
câble.
4. Sertissez le contact sur le câble.
36
Assembly of the DC-Plugs
5. Insert plug contact in plug.
Pull on contact in order to
check that the contact is locked in
the plug.
6. Screw swivel nut on plug.
7. Tighten swivel nut on plug with
spanner kit.
8. Label all plugs.
Montage der DC-Stec er
5. Kontakt in Stecker
schieben. Am Kontakt
ziehen um korrekten Sitz zu
prüfen.
6. Überwurfmutter auf Stecker
schrauben.
7. Überwurfmutter mit
Montageschlüssel festziehen.
8. Alle Leitungen beschriften.
5. Enfoncez le contact dans
le connecteur. Tirez sur
le câble a n de véri er que le
connecteur est xé correctement.
6. Vissez l'écrou-raccord sur le
connecteur.
7. Serrez l'écrou-raccord à l'aide de
la clé de montage.
8. Marquez tous les câbles.
EN
DE
FR
