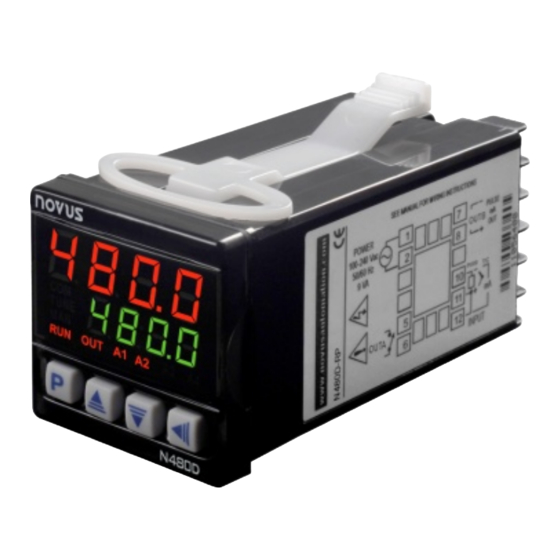

Novus N480D Manual De Instalación Y Operación

CONTROLADOR DE TEMPERATURA MICROPROCESADO
N 4 8 0 D - V3.2x
MANUAL DE INSTALACIÓN Y OPERACIÓN MANUAL
1 ALERTAS DE SEGURIDAD
Los símbolos abajo son utilizados en equipamientos y en este documento para llamar la atención del usuario
a informaciones importantes sobre seguridad y operación.
CUIDADO: CUIDADO O PELIGRO:
Lea completamente el manual antes de Riesgo de electrocución
instalar y operar el equipamiento
Todas las recomendaciones de seguridad que aparecen en este manual deben ser observadas para
asegurar la seguridad personal y prevenir daños al instrumento o al sistema. Si el instrumento es utilizado de
una forma distinta a la especificada en este manual, las protecciones de seguridad del equipamiento no serán
eficaces.
2 INSTALACIÓN
EL controlador debe ser instalado en un panel con abertura cuadrada, con las dimensiones especificadas.
Para la fijación al panel remueva las presillas de fijación del controlador, introduzca el controlador en la
abertura del panel por su lado frontal y coloque la presilla nuevamente en el cuerpo del controlador. Presione
firmemente las presillas de forma de fijar el controlador al panel.
Toda la parte interna del controlador puede ser removida de su caja por la parte frontal del panel, sin la
necesidad de remover la caja, presilla o deshacer las conexiones.
Para extraer el controlador de su caja, tómelo por el frontal y tire.
La figura 1 presenta la ubicación de todas las conexiones eléctricas del controlador:
Figura 1 - Conexiones eléctricas del controlador
3 ESPECIFICACIONES
• Dimensiones: 48 x 48 x 110 mm; Corte en el panel: 45,5 x 45,5 mm; Peso aproximado: 150 g
• Alimentación: 100 a 240 Vac/dc (±10 %), 50/60 Hz; Opcional: 24 Vac/dc (±10 %); Consumo máx: 9 VA
• Entrada para Pt100 a 3 cables, α=0,00385, corriente de excitación: 0,170 mA;
• Entrada de sensor termocupla. Impedancia de entrada 10 MΩ.
• Resolución del conversor A/D: 15000 niveles
• Taza de muestreo: 10 medidas por segundo
• Precisión: 0,2 % del rango máximo para Pt100 y 0,25 % del rango máximo ±1°C para termocupla.
• Ambiente de Operación: Temperatura: 5 a 50 C; Humedad relativa máxima: 80 % hasta 30 ºC. Para
temperaturas superiores que 30 ºC, disminuye 3 % por C. Uso interno; Categoría de instalación II, Grado
de polución 2; altitud < 2000 metros.
• Panel frontal: Policarbonato UL94 V-2; Caja: ABS + PC UL94 V-0
• EMC: EN 61326-1:1997 y EN 61326-1/A1:1998
• SAFETY: EN61010-1:1993 y EN61010-1/A2:1995
3.1 ENTRADA DEL SENSOR DE TEMPERATURA
Termocuplas deben ser conectadas entre los terminales 10 y 11. El positivo del cable de compensación o
extensión debe ser conectado al terminal número 11.
Sensores tipo Pt100 deben ser conectados a 3 cables en los terminales 10, 11 y 12, conforme es indicado en
la figura 1. Para la adecuada compensación de la resistencia del cable, todos los conductores deben tener la
misma resistencia eléctrica. Para Pt100 a 2 cables, los terminales 11 y 12 deben ser interligados
La Tabla 1 presenta los tipos de sensores de temperatura aceptados por el controlador y el código utilizado
en su selección por teclado.
TIPO CÓDIGO
J 0 0 0 0 -50 a 760 °C (-58 a 1400 °F)
K 1 1 1 1 -90 a 1370 °C (-130 a 2498 °F)
2 2 2 2
S 0 a 1760 °C (32 a 3200 °F)
Pt100 (Resolución 0,1°C) 3 3 3 3 -199.9 a 530.0 °C (-199.9 a 986.0 °F)
4 4 4 4
Pt100 (Resolución 1°C) -200 a 530 °C (-328 a 986 °F)
T 5 5 5 5
-100 a 400 °C (-148 a 752 °F)
E 6 6 6 6
-30 a 720 °C (-22 a 1328 °F)
7 7 7 7
N
-90 a 1300 °C (-130 a 2372 °F)
R 8 8 8 8
0 a 1760 °C (32 a 3200 °F)
Tabla 1 - Tipos de sensores aceptados por el controlador
3.2 SALIDAS DE CONTROL Y ALARMA
El controlador posee 3 ó 4 salidas, que pueden ser configuradas como salidas de control o salidas de
alarma. Estas salidas son identificadas en el panel trasero del controlador como OUTA, OUTB, OUTC y
OUTD y tienen las siguientes características:
OUTA: Relé SPST, 1,5 A / 240 Vac (3 A / 30 Vdc); carga resistiva; 100 k ciclos;
OUTB: Pulso de Tensión, 5 Vdc/20 mA;
OUTC: Relé SPST, 1,5 A / 240 Vac (3 A / 30 Vdc); carga resistiva; 100 k ciclos;
OUTD: Relé SPDT, 3 A / 250 Vac (3 A / 30 Vdc); carga resistiva; 6 k ciclos;
o Salida de 4-20 mA con resolución de 80 niveles, precisión de 0,25 mA, 500 R máx.
El tipo de salida (control o alarma) es definido en la configuración del controlador. La configuración de las
salidas es individual y definida en los parámetros IO a IO a IO a, IO b IO a IO b IO b IO b, IO ( IO (, e IO d IO ( IO (
Salida de control es la salida destinada al efectivo control de la temperatura del proceso. En élla es
implementado el modo P.I.D. de control. Es posible configurar diferentes salidas como salida de control, sin
embargo, cuando salida OUTD es configurada como Salida de Control Analógica, las demás salidas de
control son deshabilitadas. Toda salida de control es deshabilitada siempre que la indicación de la
temperatura presenta el mensaje "Error Error", que señaliza sensor con defecto o mal conectado. Error Error
Salidas de alarma son utilizadas para la señalización o seguridad del sistema. Para las salidas definidas
como salida de alarma es necesario, aun, la definición de la función de alarma (ver ítem 7 de este manual).
3.3 ALIMENTACIÓN
La alimentación para el controlador es hecha por los terminales 1 y 2. Verificar en la caja del equipamiento, la
tensión de alimentación a ser utilizada.
4 CONFIGURACIÓN Y OPERACIÓN
El controlador necesita ser configurado antes de ser utilizado en el proceso. El usuario debe definir una
condición para cada parámetro presentado como, por ejemplo, el tipo de sensor de temperatura ("TYPE
temperatura de trabajo deseada (" SP SP SP SP "), los valores de temperatura para la actuación de las alarmas
("A1SP A1SP" y "A2SP A2SP"), etc.
A1SP A1SP A2SP A2SP
4.1 ORGANIZACIÓN DE LOS PARÁMETROS
Los parámetros del controlador están organizados en cuatro niveles (conjuntos de parámetros):
1- Nivel de Operación 2- Nivel de Sintonía y Alarmas
3- Nivel de Configuración 4- Nivel de Calibración
Al ser encendido, el controlador presenta el Nivel de Operación. Permanece en este nivel cuando opera
normalmente.
Los demás niveles son encendidos cuando es necesaria alguna alteración de parámetros (excepto ajuste de
SP). Para encender estos niveles basta mantener presionada la tecla SP
SP SP
segundos. Después de este tiempo, el controlador muestra el primer parámetro del próximo nivel.
Manteniendo la tecla presionada por más tres segundos, el nivel siguiente también es encendido.
P
En el ciclo deseado libere la tecla . Presionando nuevamente la tecla
P
parámetros de ese nivel.
La tecla permite volver parámetros dentro del nivel.
En la presentación de un parámetro, el display superior muestra el nombre del parámetro y el display inferior
su valor. Las teclas y permiten al operador alterar el valor del parámetro mostrado.
Después de encendido el último parámetro de cada nivel, el controlador retorna al nivel de Operación,
indicando la temperatura del proceso y SP. Con el teclado inactivo por más de 20 segundos el controlador
también retorna al nivel de Operación.
4.2 PROTECCIÓN DE LA CONFIGURACIÓN
BANDA
Como medida de seguridad, el acceso a los niveles de programación del controlador puede ser impedido a
través de una llave de protección interna. La Protección es una combinación de la llave de protección y del
parámetro "Prot Prot Prot Prot", localizado en el nivel de Configuración.
Con la llave en la posición OFF, los niveles de programación no están protegidos. El parámetro "Prot
solamente puede ser alterado con la llave en la posición OFF.
Con la llave en la posición ON, el acceso a los niveles de programación obedece al definido en el parámetro
Prot":
"Prot Prot Prot
0 0 0 0 Sin protección. Todos los niveles liberados;
1 1 1 1 Sin acceso al nivel de calibración;
2 2 2 2 Sin acceso a los niveles de configuración y calibración;
3 3 3 3 Sin acceso a los niveles de configuración, alarmas y calibración;
4 4 4 4 Sin acceso a los niveles de operación (excepto SP), alarmas, configuración y calibración;
5 5 5 5 Bloqueo total;
Figura 2 – Protección no Habilitada
Nota: La remoción de la llave equivale a posición ON (Protección Habilitada).
4.3 NIVEL DE OPERACIÓN
INDICACIÓN DE
TEMPERATURA
IO d, respectivamente. IO d IO d
SP
Set Point
rAte
rAtE
T Sp
tiempo de
Patamar
Rvn
run
TYPE"), la TYPE TYPE
4.4 NIVEL DE SINTONÍA Y ALARMAS
Atvn
Auto tune
Pb
Proportional
band
Ir
por aproximadamente tres integral rate
P
Dt
se obtiene acceso a los demás
P
derivative time
(t
Cycle time
KySt
HYSterisis
A1SP
A2SP
SP Alarm
OFF ON
Figura 3 – Protección Habilitada
Al ser encendido, el controlador indica en el display superior el valor de temperatura del
proceso. El display superior también presenta los mensajes de error descritos en el
ítem 8 de este manual.
En el display inferior es mostrado el valor de SP, que es el valor de temperatura
deseado para el proceso. Ajustable en las teclas y entre los límites de cada
tipo de sensor definidos en la Tabla 1.
TAZA DE SUBIDA DE TEMPERATURA: Permite al usuario definir las características
de subida de la temperatura del proceso, del valor actual, hasta el valor programado en
" SP SP SP SP ". Taza definida en °C / minuto.
TIEMPO DE DURACIÓN DEL PATAMAR: Tiempo, en minutos, que el proceso debe
SP". Ver ítem 5.
permanecer en la temperatura definida en "SP SP SP
0 0 0 0 – Determina tiempo infinito, normalmente utilizado.
RUN: Pantalla que permite habilitar o deshabilitar la actuación del controlador sobre el
proceso, encendiendo o apagando las salidas de control y alarma(s).
0 0 0 0 - No habilita salidas; 1 1 1 1 - Habilita Salidas;
AUTO-TUNE: Habilita sintonía automática de los parámetros PID (Pb, Ir y dt).
0 0 0 0 - Sintonía automática apagada;
1 1 1 1 - Sintonía automática habilitada;
BANDA PROPORCIONAL: Valor del término medio proporcional del control PID. En
porcentaje de la banda máxima del tipo de entrada.
Cuando ajustado cero (0 0 0 0 ), el control es ON/OFF.
TAZA INTEGRAL: Valor del término medio integral del control PID, en repeticiones
por minuto (Reset). No utilizado por el controlador si es seleccionado el control
ON/OFF (Pb=0).
TIEMPO DERIVATIVO: Valor del término medio derivativo del control PID, en
segundos. No utilizado por el controlador si es seleccionado el
(Pb=0).
TIEMPO DE CICLO PWM: Valor en segundos del período de salida PWM. No
utilizado por el controlador si es seleccionado el control ON/OFF (Pb=0).
HYSTERESIS DE CONTROL: es la hysterisis para control ON/OFF (programado en
unidades de temperatura).
Este parámetro sólo es utilizado por el controlador si el control ON/OFF (Pb=0).
SETPOINT de Alarma 1 e 2: Valor de la temperatura para actuación de la alarma 1.
Prot" Prot Prot
control ON/OFF
