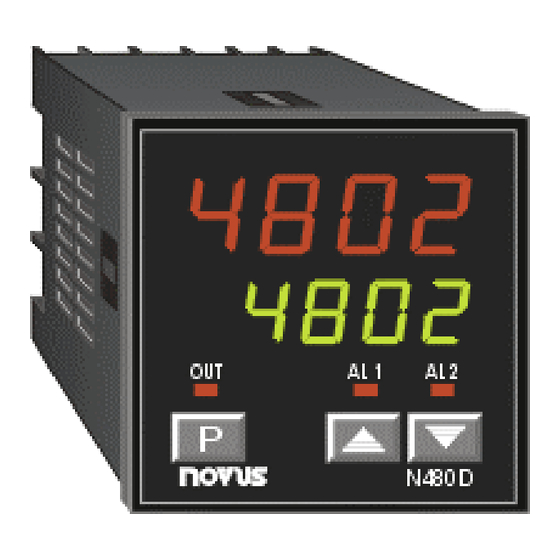

Novus N480D Manual De Instalación Y Operación

CONTROLADOR DE TEMPERATURA
MICROPROCESADO
N 4 8 0 D
MANUAL DE INSTALACIÓN Y OPERACIÓN
INGECO Z.S. Lenadro N. Alem 1351/53 (1871) Dock Sud - Bs. As.
www.ingecozs.com
1. INSTALACIÓN
1.1. MONTAJE EN PANEL
EL controlador debe ser instalado en un panel con abertura
cuadrada, con las dimensiones especificadas en el ítem 2.1. Para
la fijación al panel remueva la presilla de fijación del controlador ,
introduzca el controlador en la abertura del panel por su lado
frontal y coloque la presilla nuevamente en el cuerpo del
controlador por el lado posterior del panel. Presione firmemente la
presilla de forma de fijar el controlador al panel. Para remover la
presilla , eleve las alas laterales y tírelas para atrás.
Toda la parte interna del controlador puede ser removida de su
caja por la parte frontal del panel, sin la necesidad de remover la
caja, presilla o deshacer las conexiones.Para extraer el
controlador de su caja, presione el ala localizada en la parte
inferior del panel del controlador y tire.
1.2. CONEXIONES ELÉCTRICAS
La figura 1 presenta la ubicación de todas las conexiones
eléctricas del controlador:
OUT-A
SALIDAS DE CONTROL
O ALARMA 1 4-20mA
(SELECCIÓN VÍA TECLADO)
PULSE
1
13
14
15
7
SENSOR DE ENTRADA
Figura 1 - Conexiones eléctricas del controlador
2. ESPECIFICACIONES
2.1. GENERALES
• Dimensiones 48x48x106mm
• Corte para fijación en el panel: 45,5x45,5mm
• Peso aproximado: 150g
POWER
AC/DC
ALIMENTACIÓN
OUT-B 85-264V
24V
2 3 4 5 6
16
17
18
8 9 10 11 12
RELÉ DE ALARMA 2 (opcional)
AL2
• Alimentación: 85 a 264Vcc/ca, 50/60Hz, consumo máx
3VA. (Opcional: 15 a 30Vcc/ca).
•
Ambiente de operación: 0 a 55°C, humedad 20 a 85%
2.2. ENTRADA DEL SENSOR DE TEMPERATURA
• Entrada para Pt100 a 3 cables, α=0,00385, corriente de
excitación: 170µA.
• Entrada de sensor termocupla. Impedancia de entrada
10MΩ.
• Resolución del conversor A/D: 15000 niveles
• Taza de muestreo: 10 medidas por segundo
• Auto zero y auto range
•
Precisión: 0,2% del rango máximo para Pt100 y 0,25%
del rango máximo ±1°C para termocupla
Termocuplas deben ser conectadas entre los terminales 8 y 9. El
positivo del cable de compensación o extensión debe ser
conectado al terminal número 8.
Sensores tipo Pt100 deben ser conectados a 3 cables en los
terminales 7, 8 y 9, conforme es indicado en la figura 1. Para la
adecuada compensación de la resistencia del cable, los
conductores deben tener todos la misma resistencia eléctrica.
La Tabla 1 presenta los tipos de sensores de temperatura
aceptados por el controlador y el código utilizado en su selección
por teclado.
TIPO COD.
0
J
1
K
2
S
Pt100 3
(Resolución0,1°C)
4
Pt100
(Resolución 1°C)
5
T
6
E
N 7
8
R
Tabla 1 - Tipos de sensores aceptados por el controlador
2.4. SALIDA DE CONTROL
• Salida de control a relé: Relé SPST. Carga máxima
5A/250Vca
• Salida de control pulso de tensión : Salida 5Vcc/20mA
La selección entre las dos posibilidadades de salida de control,
citadas encima, es hecha a través de la
controlador (ver pantalla " (ntr (ntr ").
(ntr (ntr
Para el modelo especial com salida de control 4-20mA se debe
elegir entre salida de control a relé ó en corriente 4-20mA.
• Salida de 4-20mA: resolución de 80 niveles, precisión de
0,25mA, 500Ω.
La salida de control es desconectada si la indicación de
temperatura presenta el mensaje " Erro ", que indica el sensor
con defecto o mal conectado.
A T E N C I Ó N
VERIFIQUE EL TIPO DE SALIDA DISPONIBLE EM OUTA:
PULSO, RELÊ O 4-20mA
2.5. SALIDAS DE ALARMAS
• Salida de Alarma 1: Relé SPST. 5A/250Vca o salida
5Vcc/20mA
• Salida de Alarma 2: Relé SPST. 5A/250Vca (opcional)
2.3. ALIMENTACIÓN
La alimentación para el controlador es hecha por los terminales 5
y 6. Verificar en la caja del aparato, la tensión de alimentación a
ser utilizada.
.
BANDA
-50 a 760°C (-58 a 1400°F)
-90 a 1370°C (-130 a 2498°F)
0 a 1760°C (32 a 3200°F)
-199.9 a 530.0°C (-199.9 a 986.0°F)
-200 a 530°C (-328 a 986°F)
-100 a 400 °C (-148 a 752°F)
-30 a 720°C (-22 a 1328°F)
-90 a 1300°C (-130 a 2372°F)
0 a 1760°C (32 a 3200°F)
programación del
