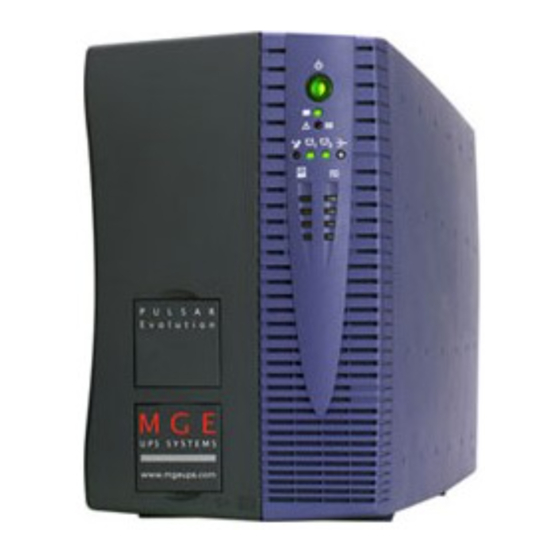

- Página 1 www.mgeups.com SYSTEMS Pulsar Evolution 1500 / 1500 Rack 1100 / 1100 Rack / 800 Rack 500 Rack Manual de instalación y utilización - Página 1 34007117ES/AB...
- Página 2 Página 2 - 34007117ES/AB...
-
Página 3: Introducción
Pulsar Evolution al final de la vida útil del producto. Le invitamos a que descubra la oferta de MGE UPS SYSTEMS, así como las opciones de la gama Pulsar Evolution visitando nuestro sitio web: www.mgeups.com o poniéndose en contacto con su representante MGE UPS SYSTEMS. -
Página 4: Estructura De La Documentación
Prólogo Estructura de la documentación La búsqueda de información se efectúa principalmente de dos maneras, a partir del: contenido, índice. Convenciones de los pictogramas Respetar imperativamente estas consignas. Información, consejos, ayuda. Señalización visual. Acción. Señalización acústica. Los convenios adoptados para representar los indicadores luminosos en los dibujos son los siguientes: Indicador luminoso apagado. -
Página 5: Tabla De Contenido
Contenido Presentación Vistas generales .......................... 7 Modelos "torre" ..........................7 Modelos "rack" ..........................7 Caras traseras ..........................8 Panel de control ..........................9 Instalación Desembalaje y verificación ......................10 Modelos "torre" ..........................10 Modelos "rack" ..........................11 Instalación ........................... 12 Modelos "torre"... - Página 6 Contenido Mantenimiento Reparación ..........................22 Cambio del módulo de batería ....................23 Modelos "torre" ..........................23 Modelos "rack" ..........................25 Medio ambiente ..........................27 Anexos Características técnicas ......................28 Esquema sinóptico ........................26 Características técnicas ........................ 29 Ejemplos de autonomías de batería ..................... 30 Glosario ............................
-
Página 7: Presentación
1. Presentación 1.1 Vistas generales Modelos "torre" Dimensiones en mm (L x A x P) Evolution 800 150 x 237 x 415 Evolution 1100 150 x 237 x 415 Evolution 1500 150 x 237 x 483 Peso en kg Evolution 800 10,5 Evolution 1100 11,5... -
Página 8: Caras Traseras
1. Presentación 1.2 Caras traseras Pulsar Evolution 800 / 1100 / 1500 Pulsar Evolution 1500 : Puerto de comunicación USB. Puerto de comunicación RS232. Protección de las líneas de datos. Emplazamiento para la opción "tarjeta de comunicación". Tomas para la conexión de los equipamientos. -
Página 9: Panel De Control
1. Presentación 1.3 Panel de control Botón luminoso Encendido/Apagado (ON/OFF) de las tomas de salida. Funcionamiento con batería. Defecto del aparato. Defecto de la batería. Sobrecarga del SAI. Tomas programables 1 alimentadas. Tomas programables 2 alimentadas. Funcionamiento en modo "booster" o "fader". Bargrafo del nivel de potencia utilizada en la salida. -
Página 10: Instalación
2. Instalación 2.1 Desembalaje y verificación Modelos "torre" io n lu t E v o 2 cables para conectar los equipamientos. Cable de comunicación RS232. Cable de comunicación USB. CD-ROM que contiene los software "Solución Pac" y "UPS Driver". Documentación. Página 10 - 34007117ES/AB... -
Página 11: Modelos "Rack
2. Instalación Modelos "rack" 2 cables para conectar los equipamientos. Cable de comunicación RS232. Cable de comunicación USB. CD-ROM que contiene los software "Solución Pac" y "UPS Driver". Documentación. Kit de montaje en armario 19". Sistema de bloqueo de los cables de alimentación de los equipamientos. - Página 11 34007117ES/AB... -
Página 12: Instalación
2. Instalación 2.2 Instalación Modelos "torre" io n lu t E v o Página 12 - 34007117ES/AB... -
Página 13: Modelos "Rack" 800/1100/1500
2. Instalación Modelos "rack" 800/1100/1500 Montaje y fijación de las guías y del rack: seguir las etapas de 1 a 6. MGE UPS SYSTEMS entrega los tornillos de fijación y las guías. - Página 13 34007117ES/AB... -
Página 14: Modelo "Rack" 500
2. Instalación Modelos "rack" 500 Página 14 - 34007117ES/AB... -
Página 15: Conexión De Los Equipamientos
2. Instalación 2.3 Conexión de los equipamientos Las consignas de abajo se ilustran con vistas de un modelo Pulsar Evolution 1500 "torre". El principio es idéntico en los otros modelos "torre" y "rack". Verificar que las indicaciones señaladas en la placa de identificación situada en la parte trasera del aparato correspondan a la red eléctrica de alimentación y al consumo eléctrico real de los equipamientos. -
Página 16: Conexión Del Puerto De Comunicación Rs232 O Usb (Opcional)
2. Instalación Las consignas de abajo se ilustran con vistas de un modelo Pulsar Evolution 1500 "torre". El principio es idéntico en los otros modelos "torre" y "rack". 2.4 Conexión del puerto de comunicación RS232 o USB (opcional) El puerto de comunicación RS 232 y el puerto de comunicación USB... -
Página 17: Instalación De La Opción "Tarjeta De Comunicación
2. Instalación 2.6 Instalación de la opción "tarjeta de comunicación" 1 - Retirar el protector 4 del SAI fijado con 2 tornillos. Emplazamiento de la 2 - Colocar la tarjeta en el lugar previsto. tarjeta de comunicación, con acceso restringido. 3 - Fijar el protector de la tarjeta con 2 tornillos. -
Página 18: Utilización Puesta En Funcionamiento
3. Utilización 3.1 Puesta en funcionamiento Pulsar el botón 10 . El zumbador emite un bip y todos los indicadores luminosos se encienden simultáneamente. El zumbador emite luego 2 bips durante el autotest y luego el botón 10 se queda encendido señalando la alimentación de las tomas de salida. - Si la red eléctrica de alimentación está... -
Página 19: Alimentación Con Batería (En Caso De Ausencia De La Red Eléctrica)
3. Utilización 3.3 Alimentación con batería (en caso de ausencia de la red eléctrica) Cambio a batería Cuando la red eléctrica se encuentra fuera de tolerancias, el indicador 11 está encendido. En toda la duración de autonomía de la batería, el zumbador emite un bip cada 10 segundos. -
Página 20: Personalización (Opcional)
3. Utilización 3.4 Personalización (opcional) Función Se pueden modificar los parámetros de personalización del SAI con el software "UPS Driver" instalado en el ordenador conectado al SAI según el procedimiento "Conexión del puerto de comunicación RS232" (ver capítulo 2.4). Verificar que el cable RS 232 21 esté conectado. Instalación del software "UPS Driver": 1 - Insertar el CD ROM "Solución Pac"... -
Página 21: Ficha "Umbrales De Tensión
3. Utilización Ficha "Umbrales de tensión" Funciones personalizables Configuración de fábrica Personalización posible Tensión de salida en funcionamiento con batería 230 V 200 V - 220 V - 240 V Umbral superior de cambio a batería 294 V 271 a 294 V Umbral de activación del modo "fader"... -
Página 22: Mantenimiento Reparación
4. Mantenimiento 4.1 Reparación Reparación sin intervención del servicio posventa (todos los modelos) Síntoma Diagnóstico Solución El indicador 13 se El SAI se está sobrecargando. El consumo eléctrico de Comprobar la potencia absorbida enciende y el zumbador los equipamientos conectados al SAI excede la por los equipos y desconectar emite un bip. -
Página 23: Cambio Del Módulo De Batería
4. Mantenimiento 4.2 Cambio del módulo batería Recapitulación de las consignas de seguridad: La batería presenta un riesgo de electrocución y una elevada corriente de cortocircuito. Se deberán tomar las precauciones siguientes para cualquier intervención que se realice en los elementos de la batería: Quitarse reloj, anillos, alianzas, brazaletes o cualquier otro objeto metálico, Utilizar herramientas con mango aislado. - Página 24 4. Mantenimiento E - Extraer el bloque de batería tirando de la lengüeta de plástico y proceder a su cambio. Montaje del nuevo módulo de la batería Realizar en sentido inverso las operaciones que se describen arriba. Atención: riesgo de arco eléctrico durante la conexión de la batería. Para preservar la seguridad y el mismo nivel de eficacia, utilizar elementos de batería idénticos a los que están montados en el SAI.
-
Página 25: Modelos "Rack
4. Mantenimiento Modelos "rack" Desmontaje del módulo batería Esta operación puede efectuarse sin tener que parar el SAI. A - Retirar la placa con el logotipo MGE situada en la cara delantera del aparato. B - Destornillar los dos tornillos situados detrás de la placa. - Página 26 4. Mantenimiento E - Levantar ese capó. F - Extraer el bloque de batería tirando de la lengüeta de plástico y proceder a su cambio. Montaje del nuevo módulo de la batería Realizar en sentido inverso las operaciones que se describen arriba. Atención: riesgo de arco eléctrico durante la conexión de la batería.
-
Página 27: Medio Ambiente
Reciclado del SAI al final de su funcionamiento útil: MGE UPS SYSTEMS se compromete a utilizar los servicios de sociedades autorizadas y conformes con la reglamentación para que retiren el conjunto de productos recuperados al final de su vida útil (póngase en contacto con su agencia). -
Página 28: Anexos
6. Anexos 6.1 Características técnicas Esquema sinóptico Filtro Transformador "booster/fader" Entrada Salida Ondulador Cargador Batería Página 28 - 34007117ES/AB... -
Página 29: Características Técnicas
6. Anexos Características técnicas Pulsar Evolution 1500 / 1500 rack 800 / 800 rack 1100 / 1100 rack 1500 VA / 1000 W Potencia de salida 500 VA / 350 W 800 VA / 560 W 1100 VA / 700 W Red eléctrica de alimentación Tensión... -
Página 30: Ejemplos De Autonomías De Batería
2 servidores de ficheros/de impresión 1 servidor + 1 clasificador + 1 Hub 1 clasificador 1 Hub 110 120 t (min) Pulsar Evolution 1500 5 servidores optimizados rack 3 servidores de ficheros/de impresión 2 servidores + 1 clasificador + 1 Hub 1 clasificador... -
Página 31: Glosario
6. Anexos 6.2 Glosario Autonomía Duración de funcionamiento del aparato con la batería en caso de imposibilidad de utilización de la red eléctrica de alimentación. Bargrafo Indicador de potencia suministrada o de autonomía de la batería en el panel de control. Equipamientos Aparatos o dispositivos conectados en las salida del SAI. -
Página 32: Indice
6. Anexos 6.3 Indice Arranque automático ............20 Paro del SAI por software ..........20 Autonomía de la batería ..........30 Personalización ............. 20 Batería ..............20 Condiciones On/Off ..........20 Salida ..............21 Bargrafo ................9 Peso ................. 7 Batería Puerto de comunicación RS232 .......
