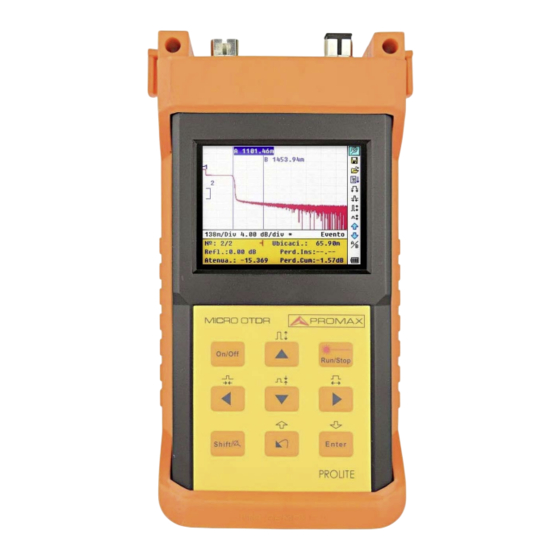

Promax PROLITE-50 Manual De Instrucciones
Reflectómetro óptico
Ocultar thumbs
Ver también para PROLITE-50:
- Manual de instrucciones (112 páginas) ,
- Manual de instrucciones (63 páginas) ,
- Manual de instrucciones (114 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Publicidad
Tabla de contenido
Manuales relacionados para Promax PROLITE-50
Resumen de contenidos para Promax PROLITE-50
- Página 1 PROLITE-50/51/52 REFLECTÓMETRO ÓPTICO (OTDR) - 0 MI2119 -...
-
Página 2: Consultar El Manual
NOTAS SOBRE SEGURIDAD Antes de manipular el equipo leer el manual de instrucciones y muy especialmente el apartado PRESCRIPCIONES DE SEGURIDAD. símbolo sobre equipo significa CONSULTAR MANUAL INSTRUCCIONES. En este manual puede aparecer también como símbolo de advertencia o precaución. Recuadros de ADVERTENCIAS Y PRECAUCIONES pueden aparecer a lo largo de este manual para evitar riesgos de accidentes a personas o daños al equipo u otras propiedades. -
Página 3: Prescripciones De Seguridad
PRESCRIPCIONES DE SEGURIDAD * La seguridad puede verse comprometida aplican instrucciones dadas en este Manual. * Este equipo puede ser utilizado en ambientes con Grado de Polución 1. * Al emplear cualquiera de los siguientes accesorios debe hacerse sólo con los tipos especificados a fin de preservar la seguridad: Alimentador AL-005. - Página 4 ∗ Símbolos relacionados con la seguridad: Ejemplos Descriptivos de las Categorías de Sobretensión Cat I Instalaciones de baja tensión separadas de la red. Cat II Instalaciones domésticas móviles. Cat III Instalaciones domésticas fijas. Cat IV Instalaciones industriales.
-
Página 5: Tabla De Contenido
3.3.1 Contenidos de medida del PROLITE-50/51/52 ........3-8 3.3.2 Análisis de trazas del PROLITE-50/51/52 ......... 3-8 3.4 Pantalla de visualización de trazas del PROLITE-50/51/52......3-9 3.4.1 Pantalla de trazas del PROLITE-50/51/52 ........3-9 3.4.2 Ventana de información del PROLITE-50/51/52 ......3-10 4 PROCESO DE MEDIDA DE TRAZAS.............. -
Página 7: General
En especial, permite valorar las pérdidas y la distribución de los fenómenos en una instalación de fibra óptica. La serie PROLITE-50/51/52 comprueba la calidad de la transmisión de la fibra óptica mediante la medida de la dispersión de luz de retorno. Organizaciones de normalización internacional como la Unión Internacional de Telecomunicaciones... - Página 8 Las aplicaciones básicas de los PROLITE-50/51/52 son: • Medida de la longitud de la fibra óptica. • Medida de la distancia entre dos puntos de la fibra. • Localización de fallos y discontinuidades en fibras ópticas. • Representación de la curva de distribución para fibras ópticas.
-
Página 9: Descripción De Mandos Y Elementos
2 DESCRIPCIÓN DE MANDOS Y ELEMENTOS Panel de conexiones Figura 1.- Panel de conexiones. Indicadores de carga y encendido. Conector del alimentador AC. Interfaz de conexión: Interfaz USB para la conexión del equipo con el PC. Permite traspasar las trazas almacenadas al PC para análisis posteriores. -
Página 10: Teclado De Funciones
Teclado de funciones Figura 2.- Interfaz de funcionamiento del PROLITE-50/51/52. Encendido / apagado del equipo. Funciones principales: Permiten desplazarse dentro de los diferentes menús así como aumentar / disminuir el valor de parámetros de configuración. Pulsando previamente [ ] en la pantalla de visualización de traza, permite aumentar / disminuir verticalmente el tamaño de la traza. - Página 11 Pulsándolo previamente permite ejecutar las funciones secundarias. También sirve para cancelar las acciones de aumento / disminución de la visualización de traza que se haya realizado. Funciones principales: Esta tecla permite pasar las páginas de la Ayuda, cancelar la operación seleccionada, salir del menú...
-
Página 12: Información Básica Del Prolite-50/51/52
Su conexión no destructiva del extremo para mediciones rápidas convierte al PROLITE-50/51/52 en una herramienta indispensable para la fabricación, construcción y mantenimiento de fibras ópticas. Los fallos y la misma heterogeneidad de la fibra óptica pueden provocar una dispersión de Rayleigh sobre los pulsos de luz transmitidos por la fibra óptica. - Página 13 Eventos de reflexión Cuando algún pulso de energía se dispersa, aparecen los fenómenos de la reflexión. Al producirse la reflexión, aparecen picos en la traza como muestra la figura 3. Figura 3.- Eventos de reflexión. Eventos de no reflexión Los fenómenos de no reflexión tienen lugar en ciertos puntos donde se producen ciertas pérdidas ópticas pero no dispersión de luz.
-
Página 14: Aplicación De Las Medidas Del Prolite-50/51/52
Inspección de eventos El PROLITE-50/51/52 transmite un pulso de luz en la fibra óptica a inspeccionar, y entonces recibe las señales de luz de retorno, comenzando a calcular la distancia del “evento”. Cuanto mayor es la distancia, mayor tiempo precisa la luz dispersada para llegar hasta el instrumento. La distancia del evento puede ser calculada de acuerdo con el tiempo que tarda en recibir las señales de los eventos. -
Página 15: Pantalla De Visualización De Trazas Del Prolite-50/51/52
Pantalla de visualización de trazas del PROLITE-50/51/52 La traza se visualiza en la pantalla del PROLITE-50/51/52, como se muestra en la figura 5. Figura 5.- Pantalla de Visualización de Trazas 3.4.1 Pantalla de trazas del PROLITE-50/51/52 Esta ventana muestra la traza después de una medida. -
Página 16: Ventana De Información Del Prolite-50/51/52
3.4.2 Ventana de información del PROLITE-50/51/52 Contenido de esta ventana: parámetros de medida, lista de eventos, marcador A/B y análisis de parámetros. Parámetros de Traza de Medidas Los parámetros de análisis y medida importantes siempre aparecen en la ventana de información, como muestra la figura 7 y 8: Figura 7.- Parámetros de Medidas de Traza... - Página 17 Lista de eventos Para indicar la localización de los eventos inspeccionados. Cualquier fenómeno definido se mostrará en la lista de eventos, por ejemplo, un fenómeno de no reflexión como los puntos de unión y los fenómenos de reflexión como lo conectores, como muestra la figura 9.
- Página 18 Precisión El marcador se utiliza para señalar y analizar un único evento, la sección de la traza y la distancia. La distancia, atenuación, pérdidas en el marcador o entre marcadores se visualizará en la información de los marcadores, como aparece en la figura 10. Figura 10.- Información del Marcador A/B Los siguientes parámetros se miden entre el marcador A y B.
-
Página 19: Proceso De Medida De Trazas
Al encender el equipo, se visualiza en el LCD una pantalla de arranque como muestra la figura 11: S hinewayTech PROLITE-50 pal m O TD R- XXXX --- Versión 3.0 --- - - - Ver si on 3. 0 - - - >>>>>>>>>>>>>>>>>>>>>... -
Página 20: Barra De Menú Del Prolite-50/51/52
4.1.1 Barra de menú del PROLITE-50/51/52 En la parte derecha de la pantalla LCD se encuentra verticalmente la barra de menú del PROLITE-50/51/52 en forma de iconos. Pulsar [ ] y [ ] para desplazarse a lo largo del menú. Seleccionar la función pulsando [ Nº... -
Página 21: Estado De Carga De La Batería
PROLITE-50/51/52. Para realizar una medida correctamente, le recomendamos seguir los siguientes pasos: Limpieza previa de conectores y empalmes. Conexión de la fibra óptica a medir. Configuración de parámetros. -
Página 22: Configuración De Parámetros En La Barra De Menú Del Prolite-50/51/52
Configuración parámetros barra menú 4.2.1 PROLITE-50/51/52 Una configuración de parámetros correcta es necesaria para conseguir medidas precisas; en consecuencia, es necesario llevar a cabo la configuración antes de utilizar el equipo. Utilizar [ ] y [ ] para seleccionar , configuración de parámetros, entonces pulsar [ ], ó... - Página 23 En esta pantalla se muestran los siguientes parámetros configurables: Parámetros Definición de parámetros Escala Longitud de la fibra óptica relevante para la traza. Anchura del pulso láser que transmite el OTDR a la fibra Anchura de Pulso óptica. Tiempo para una única medida desde el inicio hasta el Tiempo medio final.
- Página 24 Configuración de la longitud de la fibra (Range) Generalmente, el valor se establece de acuerdo con la longitud actual de la fibra óptica, de forma que se asegure la precisión de la medida. Bajo el menú de configuración de los parámetros, utilizar [ ] y [ ] para seleccionar “Range”...
- Página 25 Configuración de la Anchura de Pulso (Pulse Width) La selección de la anchura del pulso afecta al margen dinámico y a la resolución de la traza medida. Con una anchura de pulso estrecha, habrá mayor resolución y menor zona muerta, sin embargo el margen dinámico disminuirá. Por el contrario, una anchura de pulso grande puede aportar mayor margen dinámico y medidas comparativamente a mayor distancia, pero afectando a la resolución y zona muerta.
- Página 26 Configuración del Tiempo Promedio (Average Time) El tiempo promedio afecta directamente al SNR. Cuanto mayor es el tiempo promedio, mayor es el SNR, así como el margen dinámico. Por tanto, en caso de medidas de fibras ópticas de larga distancia, deberá seleccionarse un tiempo promedio largo para poder revisar los fenómenos que se producen a larga distancia del extremo.
- Página 27 Configuración de la “Longitud de Onda” (Wavelength) El PROLITE-50/51/52 trabaja con diferentes longitudes de onda (ver especificaciones). En la configuración de parámetros, utilizar [ ] y [ ] para seleccionar ”wavelength” (Longitud de onda); pulsar [ ] para cambiar la longitud de onda, como se muestra en la figura 18.
- Página 28 Configuración del Modo de Medida (Measuring Mode) Existen dos tipos de modos de medida: Promediado (Averaging) y Tiempo Real (Real Time). En el modo de tiempo real, el PROLITE-50/51/52 registra medidas en tiempo real a través del conector para la fibra exterior y restaura la traza medida.
- Página 29 VFL-Localizador Visual de Fallos (solo PROLITE-52) En la configuración de parámetros, utiliza ] y [ ] para seleccionar "VFL", según la demanda de diferentes, pulse [ ] para seleccionar CW, 1Hz o apagado, Pulse [ ] para salir VFL. Cuando está activado, se mostrará el icono, que está...
- Página 30 Configuración del índice de refracción (IOR) El IOR (Índice de Refracción) es un factor clave que afecta a la velocidad de la transmisión láser en una fibra óptica; y en este caso, la configuración del IOR tiene un impacto directo en la precisión de las medidas. Generalmente el valor del parámetro IOR lo facilita el fabricante de la fibra óptica, y puede configurarse con la precisión de cuatro dígitos después del punto decimal entre 1,0 - 2,0.
- Página 31 Configuración del Coeficiente de Dispersión (Scattering Coefficient) El coeficiente de dispersión determina el valor de la potencia dispersada de retorno. La configuración afecta al cálculo del valor de reflexión. En la configuración de parámetros, utilice [ ] y [ ] para seleccionar “Scattering Coefficient”...
- Página 32 Configuración del umbral de no reflexión. (Non Reflection Threshold) Esta configuración tiene un impacto directo sobre la lista de eventos de pérdidas de inserción. Sólo para los eventos GE este umbral será listado. En la configuración de parámetros, utilizar [ ] y [ ] para seleccionar “Non Reflection Threshold”...
- Página 33 Configuración del Umbral de Reflexión (Reflection Threshold) Esta configuración tiene un impacto directo sobre la lista de eventos de reflexión. Sólo con los eventos de reflexión GE este umbral se mostrará en la lista de eventos. En la configuración de parámetros, utilizar [ ] y [ ] para seleccionar “Reflection Threshold”...
- Página 34 Configuración del umbral de finalización (End Threshold) Este umbral es el umbral final de la fibra óptica. Si el umbral final es de 3.0 dB, entonces el primer evento con pérdida de inserción GE de 3 dB deberá ser considerado como el final de la fibra óptica. Si el valor se fija a 0 dB, habrá umbral final.
- Página 35 Borrar Archivo (Delete File) Esta función se ha diseñado para borrar las trazas guardadas. En la configuración de parámetros, utilizar ] y [ ] para seleccionar el campo “Delete File” (Borrar archivo); pulsar [ ] para entrar, como muestra la figura 27.
- Página 36 Configuración de fecha y hora La configuración del reloj se utiliza para cambiar la fecha y la hora del sistema. En la configuración de parámetros, utilizar [ ] y [ ] para seleccionar “Time” (Reloj); pulsar [ ] para cambiar, como muestra la figura 28. Pulsar [ ] para salir.
- Página 37 Configuración del apagado automático (Auto Off) Esta función se ha diseñado para el ahorro de la carga de la batería. Si la autodesconexión está activada, el equipo se autodesconectará a los 5 minutos de no utilización. En la configuración de parámetros, utilizar [ ] y [ ] para seleccionar “Auto off”;...
- Página 38 Ajuste del contraste de la pantalla LCD (LCD Contrast) Los usuarios pueden ajustar el contraste de acuerdo con sus preferencias visuales. En la configuración de parámetros, utilizar [ ] y [ ] para seleccionar “Contraste LCD”; pulsar [ ] para ajustar, como se muestra en las figura 31. Pulsar [ ] para salir.
- Página 39 Configuración del modo de color (Color Mode) Esta configuración permite elegir entre cuatro combinaciones de colores diferentes. Usar [ ] y [ ] para seleccionar “Modo de color”, pulsar [ para elegir entre las diferentes combinaciones de color. Pulsar [ ] para salir.
- Página 40 Recuperación de los valores por defecto (Load Default) Esta función se utiliza para configurar los parámetros del OTDR a los valores por defecto. Estos parámetros incluyen: escala, anchura de pulso, tiempo promedio, IOR (Índice de refracción), umbral de no reflexión, umbral de reflexión, umbral final, y coeficiente de dispersión.
- Página 41 Ayuda (Help) El usuario puede obtener una referencia rápida a través del menú “Help”. En la configuración de parámetros, Utilizar [ ] y [ ] para seleccionar “Help” (Ayuda); Pulsar [ r] para entrar, como se muestra en la figura 34. Pu ] para salir.
-
Página 42: Medida De La Traza - Auto
4.2.2 Medida de la traza - Auto La medida automática puede ser aplicada en el caso que la longitud de la fibra óptica no sea identificable. El PROLITE-50/51/52 selecciona automáticamente la escala de medida. Pasos para la medida automática: Configuración parámetros:... -
Página 43: Medida De Trazas - Manual
Pero al final de la medida la traza visualizada será la final como muestra la figura 37. Figura 37.- Medida de la traza del PROLITE-50/51/52 4.2.3 Medida de trazas - Manual Si el usuario tiene un gran conocimiento de las fibras ópticas medidas, puede... -
Página 44: Medida De Trazas - Motivos De Errores En Las Medidas
Ítems de la ventana de información: parámetros de medida, parámetros de análisis e información relativa al marcador A/B. Para más detalles en relación a la ventana de información, consultar el apartado 4.4.2 de la ventana de información del PROLITE-50/51/52. Conmutar entre los ítems de la ventana de información 4.3.1 En la GUI de la figura 37, pulsar [ ] y los ítems de la ventana de información... -
Página 45: Cursores
4.3.3 Cursores El PROLITE-50/51/52 dispone de dos cursores (A y B) que pueden ser desplazados a lo largo de la traza proporcionando información específica en ese punto. Para conmutar el cursor activo utilizar [ ] y [ ] para seleccionar el icono , después pulsar [... -
Página 46: Guardar Traza
Para aumentar la traza horizontalmente mantener pulsado [ seguidamente [ Para disminuir la traza horizontalmente mantener pulsado [ seguidamente [ Para aumentar la traza verticalmente mantener pulsado [ seguidamente [ Para disminuir traza verticalmente mantener pulsado seguidamente [ Guardar traza Cuando la medida esté... -
Página 47: Visualización De Trazas Guardadas
Guardar el archivo: utilizar [ ], [ ], [ ] y [ ] para seleccionar “OK”, pulsar [ ] para guardar. Cancelar la operación de guardar: utilizar [ ], [ ], [ ] y [ para seleccionar “cancel”, pulsar [ ] para cancelar la operación de “guardar archivo”. -
Página 48: Descarga De Las Trazas Guardadas Al Pc
PC posteriormente. Instalar el software y ejecutarlo. Apagar el PROLITE-50/51/52. Conectar el PROLITE-50/51/52 al PC a través del cable de la interfaz USB. Encender el PROLITE-50/51/52, y cargar los datos mediante el software. -
Página 49: Especificaciones
CIFICACIONES Longitud de onda (nm) PROLITE-50 1310/1550 nm. OLITE-51 1310/1550/162 5 nm. PROLITE- 1625 nm. Margen D inámico OLITE-50 24 dB. PROLITE- 38/37/37 dB. OLITE-52 37 dB. Zona muerta de eventos PROLITE-50 10 m. PROLITE-51 1,5 m. PROLITE-52 1,5 m. -
Página 50: Condiciones Ambientales De Funcionamiento
0 DG0225 uía Rápida de Usuario. Software de comu nicación (última versión de software, disponible en el área de descargas de la web de PROMAX). ble comunicación con PC. AD500 aptador ST (Opcional). RECOMENDACIONES A RCA DEL EMBALAJE e re... -
Página 51: Mantenimiento
6 MANTENIMIENTO Instrucciones de envío Los instrumentos enviados a reparar o calibrar dentro o fuera del período de garantía, deberán ser remitidos con la siguiente información: Nombre de la empresa, nombre de la persona a c ontactar, dirección, número de teléfono, comprobante de compr (en caso de garantía) y de scripción del problema... -
Página 52: Limpieza De Las Interfaces
Procedimiento para reemp lazar la pila del reloj Retirar la tapa de la batería situada en el panel posterior del equipo. Retire la batería Ni-MH del equipo. Bajo la batería se encuentra la pila de apoyo para el reloj interno. Sustitúyala si fuese necesario que debe ser del tipo: Pila de botón 3V Li CR1220. - Página 53 Instrucciones de seguridad para seguir antes d e proceder a limpiar Asegúrese que el instrumento está desconectado de la alimentación apagado cuando proceda a su limpieza. Cualquier operación contraria a las instrucciones descritas puede resultar peligrosa y provocar lesiones por exposición al láser. Asegúrese que la fuente de luz láser está...
-
Página 54: Requerimientos De Calibración
Figura 40.- Estructura de la salida óptica Requerimientos de calibración e recomi enda calibrar el instrumento cada dos años. Por favor, contacte con lo distribuidores más próximos para una calibración correcta. Recomendaciones de limpieza PRECAUCIÓN Para limpiar la caja, asegurarse de que el dispositivo está desconectado. PRECAUCIÓN No se use para la...
