6 Instrucciones de montaje
6.6.3 Terminales de control
Terminales de control, FC 301
Números de referencia del dibujo:
1. Conector de 8 polos E/S digital.
2. Conector de 3 polos bus RS485.
3. E/S analógica 6 polos.
4. Conexión USB.
Terminales de control, FC 302
Números de referencia del dibujo:
1. Conector de 10 polos E/S digital.
2. Conector de 3 polos bus RS485.
3. E/S analógica 6 polos.
6
4. Conexión USB.
6.6.4 Instalación eléctrica, Terminales de control
Para montar el cable en el terminal:
1. Quite 9 ó10 mm de aislante
2.
Introduzca un destornillador
3. Introduzca el cable en el orificio circular adyacente.
4. Retire el destornillador. Ahora el cable está montado en el terminal.
Para quitar el cable del terminal:
1. Introduzca un destornillador
2. Tire del cable.
1) Máx. 0,4 x 2,5 mm
128
1) en el orificio cuadrado.
1) en el orificio cuadrado.
1.
MG.33.BA.05 - VLT
Guía de diseño de la serie FC 300

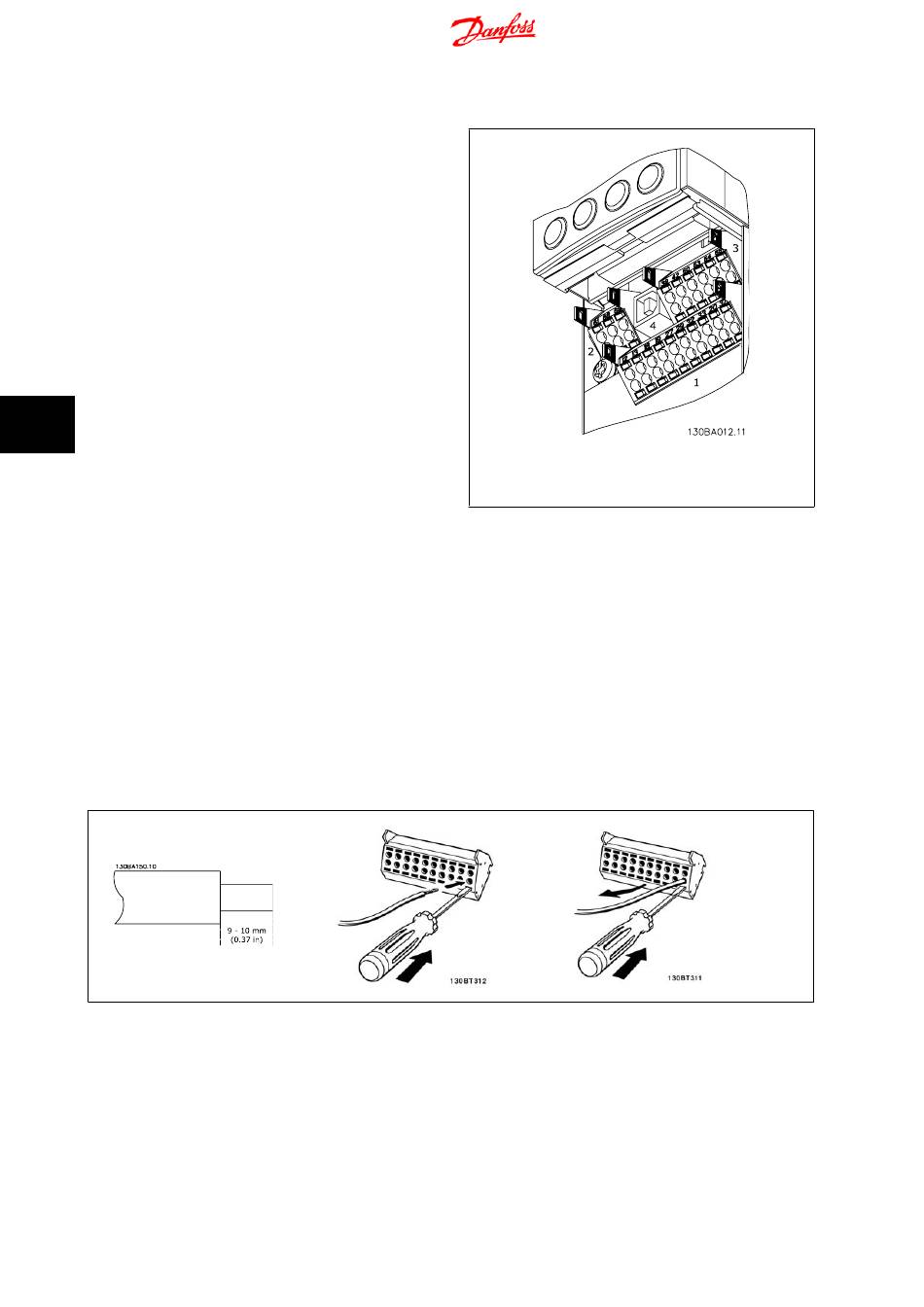

Ilustración 6.51: Terminales de control (todas las protec-
ciones)
2.
® es una marca registrada de Danfoss
3.
